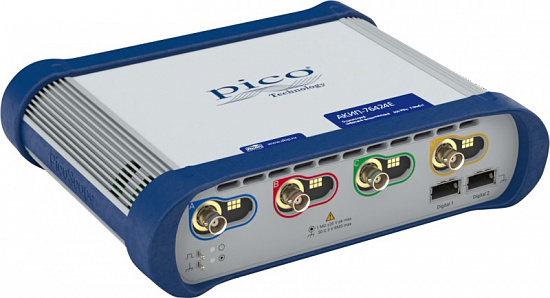

| Канал вертикального отклонения (Аналоговые каналы)
|
| Число входных каналов
| 4
|
| Полоса пропускания (-3 дБ)
| 300 МГц
|
| Коэффициент отклонения (К откл)
| 1 МОм: 10, 20, 50, 100, 200, 500 мВ/дел, 1, 2, 5, 10, 20 В/дел 50 Ом: 10 мВ/дел ….5 В/дел
|
| Вид входа
| 1 МОм: открытый, закрытый (DC/ AC); 50 Ом: открытый (DC)
|
| Погрешность установки К откл
| ± 1,5 %
|
| Время нарастания, не более
| < 1.3 нс
|
| Входное сопротивление
| 1 МОм/ 12 пФ; 50 Ом
|
| Максимальное входное напряжение
| 1 МОм: ±100 В (DC+ACпик) до 10 кГц; 50 Ом: 5,5 Вскз
|
| Тип входных коннекторов
| BNC (обновленный тип с контактной площадкой)
|
| Канал вертикального отклонения (Цифровые каналы с опцией ТА369)
|
| Число каналов
| 16 (2 порта по 8 каналов каждый)
|
| Входной разъем
| Контакты: 0,64-0,89 мм «штырь»/ 0,64 мм «Pin» - шаг 2,54 мм
|
| Максимальная входящая частота
| 500 МГц
|
| Минимальный временной интервал
| 1 нс
|
| Входной импеданс
| 101 кОм (± 1%) / 3,5 ± 0,5 пФ
|
| Пороговый уровень
| TTL, CMOS, ECL, PECL, пользовательский (-5…+5 В)
|
| Погрешность установки порога
| ± 100 мВ + 3%
|
| Диапазон входящего напряжения
| ± 8 В (с шагом 5 мВ)
|
| Максимальное входное напряжение
| ± 40 В до 10 МГц (линейно), ± 5 В до 500 МГц
|
| Канал горизонтального отклонения
|
| Коэффициент развертки (К разв)
| 1 нс…5000 с/дел
|
| Погрешность установки К разв
| ± 2 ppm (± 0,0002 %)
|
| Режимы работы
| Основной, ZOOM окно, X-Y
|
| Выборка АЦП
| Одновременно по всем активным каналам (аналоговым и цифровым)
|
| Синхронизация
|
| Источники синхросигнала
| Любой из 8-и каналов (A/B/C/D, E/F/G/H), вх. внеш. синхр (AUX I/O), цифровые входы (опция лог. пробника TA369)
|
| Условия запуска развертки (Аналоговые каналы)
| Фронт, окно, по длительности имп, по длительности в окне (гистерезис), отложенная, отложенная в окне, по интервалу, рант, логические условия. Доступно сочетание до 4-х условий (по аналоговому / цифровому каналу)
|
| Условия запуска развертки (цифровые каналы - с опцией MSO)
| Фронт, по длительности имп, отложенная, по интервалу, логические, паттерн, смешанный сигнал (mixed) - при наличии пробника TA369.
|
| Режим запуска
| Однократный, ждущий, автоколебательный, ускоренный /Rapid (сегментная развертка), без синхронизации
|
| Уровень запуска
| В полном диапазоне входного напряжения
|
| Межсегментное время (rapid)
| < 700 нс, до 300 нс в 1 кан. режиме (дискретизация 5 ГГц)
|
| Максимальная скорость захвата осциллограмм (обновления)
| 10.000 осц./ 3 мс для PicoScope6 / 2.000.000 осц./ 0,6 мс для пакета PicoSDK
|
| Вход внешнего ОГ (EXT REF IN)
|
| Частота
| 10 МГц
|
| Входная амплитуда
| 0,2 …3,3 В п-п
|
| Входящий импеданс
| Hi-Z (вх AC), > 1 кОм при f 10 МГц
|
| Тип коннектора
| BNC (на задней панели)
|
| Максимальное входное напряжение
| ± 5 Впик (защита от перегрузки)
|
