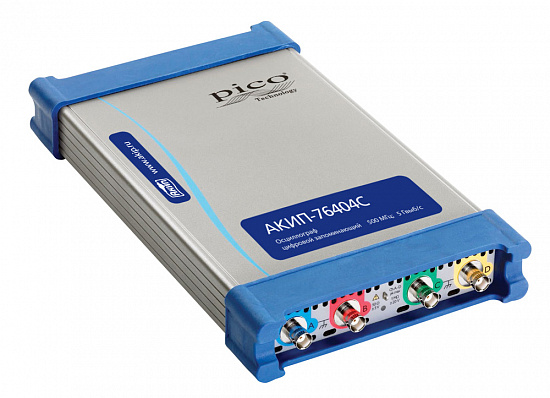

| Канал вертикального отклонения
|
| Число входных каналов
| 4
|
| Полоса пропускания ( - 3 дБ)
| 0... 500 МГц
|
| Коэф. отклонения (К откл. )
| 10 мВ/дел... 4 В/дел
|
| Вид входа
| 1 МОм: открытый, закрытый; 50 Ом: закрытый
|
| Погрешность установки К откл.
| ± 3 %
|
| Время нарастания, не более
| 700 пс
|
| Входное сопротивление
| МОм / 10 пФ ; 50 Ом
|
| Максимальное входное напряжение
| 20 В – 1 МОм; 5 В – 50 Ом
|
| Канал горизонтального отклонения
|
| Коэффициент развертки (К разв. )
| 1 нс...5000 с/дел
|
| Погрешность установки К разв.
| ± 5 ppm ( ± 0,0005 %)
|
| Режимы работы
| Основной, ZOOM окн о , X - Y
|
| Синхронизация
|
| Источники синхросигнала
| Любой из 4 - х каналов ( A / B / C / D ), вх. внеш. синхр ( AUX In )
|
| Условия запуска развертки
| Фронт, по длительности, окно, по длительности в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия, рант.
|
| Режим запуска
| Однократный, ждущий, автоколебательный, без синхронизации, рапид (сегмент . развертка ), эквивалентный.
|
| Уровень запуска
| В полном диапазоне входного напряжения.
|
| Аналого-цифровое преобразование
|
| Разрешение по вертикали
| 8 бит (12 бит в режиме ERES )
|
| Частота дискретизации (однократный сигнал )
| 5 Г Г ц (при объединении каналов )
2,5 ГГц * – в 2 - х канальном; 1,25 ГГц – в 4 - х канальном
* - при активации каналов A или B и C или D
|
| Эквивалентная частота дискретизации
| 50 ГГц
|
| Длина памяти (при объедении )
| 1 ГБ / 2 ГБ
|
| Интерполяция
| Линейная, Sin ( X ) / х
|
| Режимы сбора данных
| Выборка , послесвечение , цифровой самописец
|
| Курс. измерения
|
| Функции
| ΔU ; ΔT ; 1/ΔT
|
| Автоматические измерения
|
| По вертикали
| Пик - пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе.
|
| По горизонтали
| Частота; период; время нарастания и спада; + / - ширина импульса, + / - скважность, задержка.
|
| Математика
|
| Функции
| −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, co sh, tanh, freq, derivative, integral, min, max, average, peak, delay.
|
| Операторы
| Любой канал ( A / B / C / D ), опорная осциллографа ( ref ), время, число - π (пи)
|
| Анализатор спектра
|
| Диапазон входных частот
| 0...500 МГц
|
| Индикация спектрограммы
| Амплитуда, среднее значение, удержание пика.
|
| Тип окна наблюдения
| Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана - Харриса.
|
| Глубина БПФ
| 128...1.048.576 точек (1 М)
|
| Функциональный навигатор
|
| Формы выходных сигналов
| Синус, меандр, треугольник, постоянное напряжение (DC)
|
| Диапазон частот
| 0,03Гц...20 МГц
|
| Разрешение ЦАП
| 12 бит
|
| Выходной уровень
| 250 мВ ... 2 В (на нагрузку 50 Ом)
|
| Погрешность
| ± 1%
|
| Генератор сигналов произвольной формы AWG ("D")
|
| Диапазон частот
| 0,03 Гц ... 20 МГц
|
| Длина памяти СПФ
| 10...64 Кб точек
|
| Стандартные выходные сигналы
| Синус, меандр, треугольник, пила (нарастающая спадающая ), Sin (х) / x , колоколообразный, бел. шум, постоянное напряжение , ПСП ( PRBS )
|
| Разрешение ЦАП
| 12 бит
|
| Выходной уровень
| 250 мВ ... 2 В; погрешность 1%, на нагрузке 50 Ом
|
| Диапазон постоянного смещения
| ± 1 В
|
| Калибратор
|
| Частота и форма
| 1 кГц / меандр (для калибровк и пробников )
|
| Амплитуда
| 2 В пик - пик
|
| Выходной импеданс
| 600 Ом (защита выхода ± 5В ( AC + DC ))
|
| Декодирование послед. данных
|
| Скорость передачи данных
| 10 кб/с ... 1 Мб/с
|
| Пороговый уровень
| Настраиваемый (авто или ручной)
|
| Формат данных
| CAN, LIN, I2C, I2S, UART/RS - 232, SPI , FlexRay
|
| Допусковой контроль
|
| Горизонтальное разрешение
| 1000 ... 10000 точек
|
| Статистика (Годен / Не годен)
| В допуске, не в допуске, общее количество тестов.
|
| Общие данные
|
| Источник питания
| 12 В ± 5%, максимально потребляемый ток 4 А ( сетевой адаптер AC / DC ~220 В )
|
| Интерфейс
| USB 3 .0 ( совместимый с USB 2.0/1.1 )
|
| Габаритные размеры
| 170 × 283 × 40 мм
|
| Масса
| 1,3 кг
|
