О товаре
В3-71/1 – вольтметр переменного тока сигналов любой формы, работающий в широком частотном диапазоне 10 Гц – 300 МГц. Микропроцессорная реализация схемы управления позволяет проводить математическую обработку результатов измерений.
Вольтметр В3-71/1 для повышения точности проводит определение среднеквадратических значений переменного электротока – возводит в квадрат мгновенное значение поступающего на вход сигнала, а после фильтрации подаёт его на аналого-цифровой преобразователь. Квадратный корень извлекается из оцифрованного сигнала. Вольтметр усиливает либо ослабляет входящие сигналы в зависимости от выбранного предела измерений.
Для измерения высокочастотного напряжения применяется компенсирующий диод, при этом сигнал с выхода генератора подаётся на отключаемый от основного входа тракт. Вольтметр поддерживает автоматическое определение и ручное переключение пределов измерения. Он отличается высокой надёжностью – свыше 20 000 часов, чего хватит для 10 лет полноценной эксплуатации.
Технические характеристики
|
Разрядность индикации
|
4 1/2 |
|
Номер в госреестре СИ
|
16689-97 |
|
Гарантия (мес.)
|
12 |
|
Страна производитель
|
Россия |
|
Вес нетто, кг
|
2 |
|
Габаритные размеры, мм
|
242х85х326 |
Описание вольтметра переменного тока цифрового В3-71/1:
В3-71/1 – вольтметр переменного тока сигналов любой формы, работающий в широком частотном диапазоне 10 Гц – 300 МГц. Микропроцессорная реализация схемы управления позволяет проводить математическую обработку результатов измерений.
Вольтметр В3-71/1 для повышения точности проводит определение среднеквадратических значений переменного электротока – возводит в квадрат мгновенное значение поступающего на вход сигнала, а после фильтрации подаёт его на аналого-цифровой преобразователь. Квадратный корень извлекается из оцифрованного сигнала. Вольтметр усиливает либо ослабляет входящие сигналы в зависимости от выбранного предела измерений.
Для измерения высокочастотного напряжения применяется компенсирующий диод, при этом сигнал с выхода генератора подаётся на отключаемый от основного входа тракт. Вольтметр поддерживает автоматическое определение и ручное переключение пределов измерения. Он отличается высокой надёжностью – свыше 20 000 часов, чего хватит для 10 лет полноценной эксплуатации.
Благодаря микропроцессорному управлению ПрофКиП В3-71/1 определит отношение уровней сигналов, вычислит мощность сигнала на нагрузках до 1,2 кОм и абсолютное отклонение.
Отличителньые особенности:
- Цветной графический дисплей с линейной шкалой.
- Надёжность – свыше 20 000 часов.
- Комплектуется пробником 1:10 для работы с высокочастотным напряжением.
- Возможность интеграции в автоматизированные измерительные системы.
- Работа со среднеквадратическими значениями.
- Широкий диапазон рабочих частот.
Технические характеристики вольтметра переменного тока цифрового В3-71/1:
| Диапазон
| Погрешность, ± % от Ux + ед. мл. р.*
|
| Частота |
| 10-20 Гц
| 20-40 Гц
| 40Гц-200 кГц
| 0,2-1 МГц
| 1-З МГц
| 3-5 МГц
| 5-10 МГц
| 10-20 МГц
| 20-30 МГц
|
| 0.100-3.200 мВ
| 4+20
| 4+20
| 2,5+20
| 4+30
| ЗдБ** -
|
| 3.000-19.999 мВ
| 4
| 2,5
| 1,5
| 2,5
| 4
| 6
| 15
| 3дБ**
|
|
| 20.00-32.00 мВ
| 6дБ**
|
| 30.00-199.99 мВ
| 2,5
| 6
|
|
| 200.0-1100.0 мВ
|
| 1.000-3.100 В
|
| 3.100-11.000 В
|
| 10.000-19.999 В
|
| 20.00-32.00 В
| 3дБ
|
| 30.00-199.99 В
|
|
| 200.0-300.0 В
|
| Область недопустимого сочетания входного напряжения и частоты
|
Примечания:
* ед.мл.р. - единица младшего разряда;
** не нормируется.
Входное сопротивление не менее 1 МОм на частоте 100 кГц.
Входная емкость не более 30 пФ.
|
| Диапазон
| Погрешность, ± % от Ux + ед. мл. р.*
|
| Частота
|
| 0,1-30 МГц
| 30-100 МГц
| 100-300 МГц
| 300-600 МГц
| 600-800 МГц
| 800-1000 МГц
|
| Параметры вольтметра ВЗ-71/1 при измерениях с помощью диодного пробника
|
Пробник 1:1 030.0-1999.9 мВ
2.000-5.000 В
| 6+20
| 10+20
| 15+20
| 25+20
|
Пробник 1:10 З00 мВ-19.999 В
20.00-50.00 В
| 6+20
| 10+20
| Не нормируется
|
Температурный коэффициент не более 0,15%/°C.
Входное сопротивление не менее 300 кОм на частоте 100 кГц.
Входная емкость не более 3 пФ.
|
| Режим измерения
| Время установления показаний не более, с
| Скорость измерений не менее, изм/с
|
| Время установления режима и скорость измерений
|
| На основном входе
| 6
| 3,3
|
| С пробником
| 7
|
| В приборах предусмотрены режимы обработки данных, позволяющие измерять абсолютное отклонение или отношение уровней сигналов (в децибелах), а также мощность (в ваттах и децибелах к милливатту) на нагрузках с сопротивлением от 4 до 1200 Ом.
|
| Параметр
| Значение
|
| Общие характеристики
|
| Рабочие условия эксплуатации
| температура окружающего воздуха от 5 до 40° С;
относительная влажность до 90% при температуре до 25° С;
атмосферное давление 630-800 мм.рт.ст.
|
| Напряжение питающей сети
| (220±22) В частотой (50+ 1) Гц
|
| Мощность, потребляемая прибором от сети питания
| не превышает 15 ВА
|
| Масса
| не превышает 2 кг
|
| Габаритные размеры
| 242х85х326 мм
|
| Наработка на отказ
| не менее 50000 ч
|

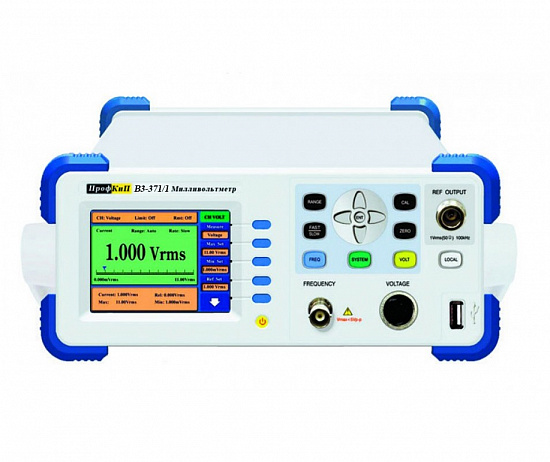

Конструкция вольтметра ПрофКиП В3-71/1:
Устройство состоит из аналоговых узлов – отвечают за приём, обработку сигналов и цифрового блока, в состав которого входит дисплей, микропроцессор и интерфейсы. В нём есть пробник 1 к 10 для определения напряжения переменного тока в частотном диапазоне 100 кГц – 300 МГц, обеспечивающий высокую линейность преобразования.
Цифровая, аналоговая и схема питания устройства помещены в разборный полимерный корпус с усилением по углам. Для переноски он оснащён складной ручкой. На переднюю панель вынесены элементы управления, интерфейсы и сегментный ЖК-индикатор.
Защищённое от модификации ПО исключает возможность влиять на метрологические характеристики прибора. Он питается от бытовой сети через адаптер, но может работать автономно, включаться в систему автоматического контроля и мониторинга благодаря интерфейсу RS-232. Вольтметр ПрофКиП В3-71/1 можно купить в интернет-магазине Олдис.
Комплект поставки В3-71/1:
| №
| Наименование
| Количество
|
| 1
| Вольтметр В3-71/1
| 1
|
| 2
| Руководство по эксплуатации
| 1
|
