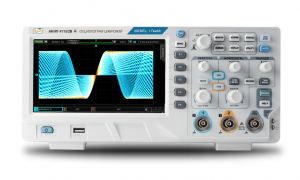

Двухканальные осциллографы

На что обратить внимание при выборе двухканального осциллографа

Двухканальный осциллограф выбирают для сравнения сигналов: входа и выхода усилителя, питания и линии сброса, датчиков коленвала и распредвала. Перед покупкой проверьте особенности работы именно с двумя включенными каналами:

Частота дискретизации. У некоторых моделей максимальное значение доступно только на одном канале. Для сравнения быстрых процессов ориентируйтесь на характеристики при одновременной работе CH1 и CH2.
Распределение памяти. Уточните, какой объем записи доступен каждому каналу при включении обоих входов.
Измерения между каналами. Автоматический расчет задержки и фазового сдвига упрощает сравнение сигналов. Проверьте наличие нужных измерений у выбранной модели.

Вопрос ответ

Чем двухканальный осциллограф отличается от одноканального и четырёхканального?

Двухканальный осциллограф показывает два сигнала одновременно и на общей временной оси. Это позволяет сравнить вход и выход схемы, измерить фазовый сдвиг и задержку между сигналами, проверить работу пары «тактовый сигнал — данные». Одноканального прибора хватает для контроля одной точки схемы. Четыре канала нужны, когда требуется видеть больше двух сигналов сразу, например три фазы или несколько датчиков двигателя.

Двухканальный и двухлучевой осциллограф — это одно и то же?

В быту эти названия часто используют как синонимы, но технически они различаются. Двухлучевым называют аналоговый осциллограф с электронно-лучевой трубкой, в которой формируются два независимых луча. Двухканальный аналоговый прибор обычно рисует оба сигнала одним лучом, переключая его между каналами. У цифровых моделей понятия «луч» нет, поэтому их называют двухканальными.

Какой вариант исполнения выбрать: настольный, портативный или USB?

Настольный осциллограф подходит для лаборатории и ремонтного стола: у него крупный экран, больше органов управления и функций анализа. Портативный работает отаккумулятора, его удобно брать на объект, в щитовую или гараж. USB-приставка подключается к компьютеру и использует его экран. Это компактное и доступное решение, если рядом всегда есть ноутбук. Планшетные модели объединяют автономность портативных и сенсорное управление.

Подходит ли двухканальный осциллограф для диагностики автомобиля?

Да, для большинства базовых задач. Двух каналов достаточно, чтобы проверить датчики положения коленвала и распредвала, форсунки, катушки зажигания и сравнить их сигналы между собой. Для автодиагностики чаще выбирают портативные модели с автономным питанием. Если нужно одновременно анализировать несколько датчиков и цепь зажигания, удобнее четырёхканальный прибор.

Можно ли измерять сетевое напряжение 220 В?

Напрямую подключать стандартный щуп к сети нельзя. У большинства настольных осциллографов «земляные» зажимы каналов соединены с защитным заземлением. Подключение к фазе вызовет короткое замыкание и может повредить прибор. Для таких измерений используют дифференциальный пробник или осциллограф с гальванической развязкой каналов.

Вы можете выбрать нужные приборы из категории "Осциллографы" на сайте Олдис. Мы предлагаем удобную доставку по всей России, включая Москву, Санкт-Петербург, Казань и Екатеринбург. Подробнее об условиях и регионах доставки.
