Name: Кабелетрассоискатель с возможностью контроля качества изоляции и функцией сохранения GPS/ГЛОНАСС координат Атлет АГ-319К-СКИ
Brand: ТЕХНО-АС
SKU: Атлет АГ-319К-СКИ
Price: 502884 RUB
Availability: InStock

О товаре

Комплект Атлет АГ-319К-СКИ предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 10 км от места подключения генератора, поиска неисправностей кабельных линий, мест повреждения изоляции силовых кабелей, мест повреждения защитных покрытий газо-нефтепроводов с катодной защитой, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Технические характеристики

Выходная мощность генератора, Вт	200
Индикация глубины залегания коммуникации, м	10
Класс защиты	IP54
Гарантия (мес.)	24
Страна производитель	Россия

Описание кабелетрассоискателя Атлет АГ-319К-СКИ с возможностью контроля качества изоляции и функцией сохранения GPS/ГЛОНАСС координат:

Функциональные возможности и решаемые кабелетрассопоисковым комплектом Атлет АГ-319К-СКИ задачи:

Поиск неисправностей кабельных линий;
Определение положения подземных коммуникаций в режиме «Трасса» и «График»;
Прямое цифровое измерение глубины их залегания на всех рабочих частотах;
Указание направления отклонения от оси коммуникации в режиме «Трасса»;
Измерение силы тока в коммуникации;
Поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;

Области применения Атлет АГ-319К-СКИ:

Трубопроводный транспорт - теплосети, газораспределение, нефтепроводы и т.д.;
Электрические сети;
ЭХ предприятия;
ЖКХ;
Строительство.

Отличительные особенности приемника АП-019.3, входящего в кабелетрассопоисковый комплект Атлет АГ-319К-СКИ:

Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «Трасса»;
Определение типа подземной коммуникации;
Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;

Технические характеристики комплекта Атлет АГ-319К-СКИ:

Параметр	Значения

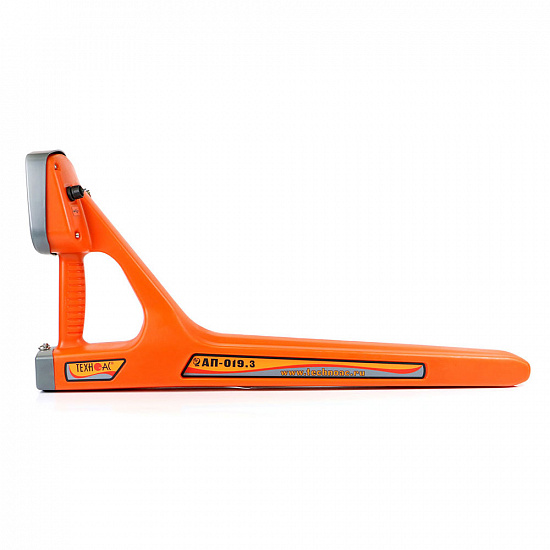

Технические характеристики приемника АП-019.3
Квазирезонансные частоты фильтров	50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)	Не менее 100
Диапазон частот «Широкая полоса»	0,04…8 кГц
Диапазон частот «Радио»	8…40 кГц
Максимальный коэффициент усиления электрического тракта	>100 дБ
Количество встроенных датчиков	4
Подключаемые внешние датчики	КИ-110, НР-117, ДОДК-117, ДКИ-117
Управление чувствительностью	Автоматическое - для 2D отображения «Трасса». Полуавтоматическое или ручное (по выбору) - для «Графиков». Автоматическое или ручное (по выбору) - для режима «2-частоты».
Определение глубины залегания трассы	Автоматически в режиме «Трасса» 0....9,99 м
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	Автоматически в режиме «Трасса» 0,001....9,99 А
Точность измерения тока принимаемого сигнала	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Звуковая индикация	Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок
Источник питания	4…7 В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта щелочных батарей	Не менее 20 часов
Диапазон температур эксплуатации / хранения	-20…60 / -30…60°С
Степень защиты корпуса	IP54
Габаритные размеры	330 х 140 х 700 мм
Масса	2,4 кг
Технические характеристики генератора АГ-120Т
Частоты синусоидального сигнала, Гц
частоты f1, f2, f3 («постоянные»)	200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
частота f1 («временная»)	200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
Выходные параметры синусоидальной генерации
Выходной ток, А
максимальный в ручном режиме: - непрерывная и двухчастотная генерация - кратковременные посылки	10 15
задаваемый для автосогласования	четыре значения (I1, I2, I3, I1) устанавливаются пользователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память
Максимальное выходное напряжение, В
- при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока	220 (170 при «2F») 330 (260 при «2F») 110 (110 при «2F»)
Максимальная выходная мощность, Вт
- при автономном питании или от внешнего аккумулятора 21В	120 непрерывно на 1,2…300 Ом и «2F» на 1,2…200 Ом / 180 импульсы на 0,8…200 Ом
- с добавлением внешнего аккумулятора 12В	180 непрерывно на 1,8…150 Ом и «2F» на 1,8…300 Ом / 270 импульсы на 1,2…300 Ом
- от сетевого блока (СБП)	70 на 0,7…200 Ом_непрерывно / импульсы или на 0,7…130 Ом при «2F»
Примечание. При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.
Допустимое сопротивление нагрузки	любое (0…) Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.
Диапазон сопротивлений согласованной нагрузки, не уже, Ом
для минимального задаваемого тока (0,1А) - при автономном питании - с добавлением внешнего аккумулятора 12В	1…2200 (1…1700 при «2F») 1…3300 (1…2600 при «2F»)
для максимального непрерывного тока (10А) - при автономном питании - с добавлением внешнего аккумулятора 12В	0…1,2 0…1,8
для максимального тока в импульсе (15А) - при автономном питании - с добавлением внешнего аккумулятора 12В	0…0,8 0…1,2
Согласование с нагрузкой	- автоматическое, обеспечивающее достижение заданного тока в нагрузке - ручное (кнопками "Вверх" или "Вниз")
Конструктивные параметры
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006	Класс А
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+45С
Степень защиты корпуса	IP65
Габаритные размеры электронного блока (кейса), не более, мм	305 х 270 х 191
Вес электронного блока, не более, кг	12
Технические характеристики индукционной антенны ИЭМ-301.3
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

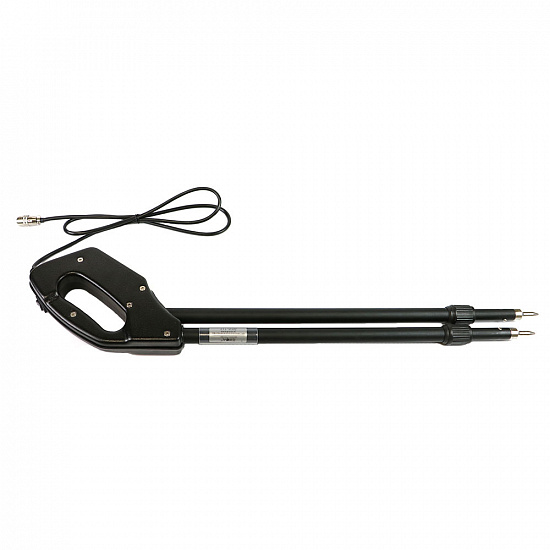

Технические характеристики датчика контроля изоляции ДКИ-117
Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ(эфф): «0» «I» «II»	0,3…14 3…140 30…1400
Частотный диапазон, Гц	40...10000
Максимально допустимое переменное входное напряжение, В	400
База (расстояние между электродами в рабочем положении), мм	для угла раствора 30 - 550 для угла раствора 60 - 880
Длина штанг, не более, мм - в рабочем положении - в транспортном положении	780 490
Вес, не более, кг	0,8

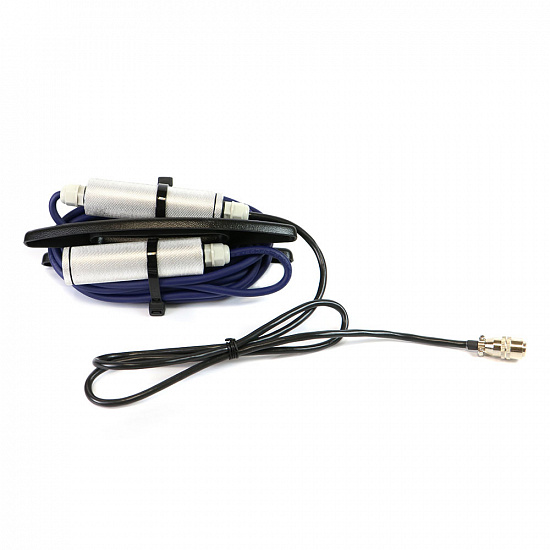

Технические характеристики датчика-определителя дефектов коммуникации ДОДК-117
Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм	15
Точность определения обрыва кабеля, м	0,25
Входное сопротивление датчика, Мом	2,4
Питание предварительного усилителя	внешнее от приёмника.
Коэффициент усиления предварительного усилителя, дб	40

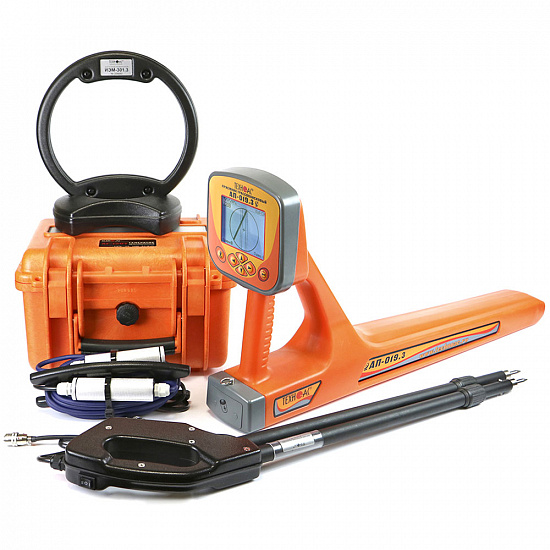

Комплект поставки Атлет АГ-319К-СКИ:

№	Наименование	Количество
1	Приемник АП-019.3	1
2	Генератор АГ-120Т	1
3	Индукционная антенна ИЭМ-301.3	1
4	Датчик контроля изоляции ДКИ-117	1
5	Датчик определитель дефектов коммуникаций ДОДК-117	1
6	Источник питания	1
7	Кабель USB 2.0 AM-mini USB 1 м	1
8	Батарейки	4
9	Кабель АГ120.02.020	1
10	Кабель AG120.02.060	1
11	Кабель АГ120.02.030	1
12	Кабель АГ105.02.020	1
13	Контакт магнитный АГ120.02.090	2
14	Штырь заземления АГ110.02.004	2
15	Диск CD-R	1
16	Сумка для индукционной антенны ИЭМ-301.3	1
17	Сумка для генератора АГ-120Т	1
18	Сумка для приемника	1
19	Сумка для ДКИ	1
20	Сумка для комплекта	1
21	Руководство по эксплуатации. Паспорт	1
