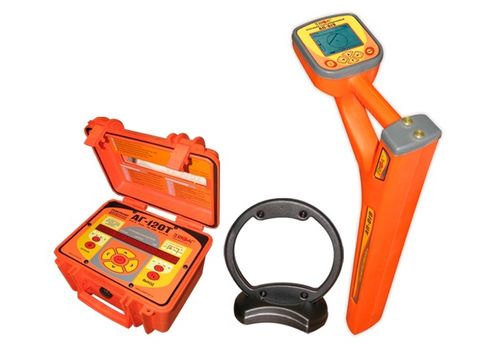

Технические характеристики приемника АП-019М |
Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
Добротность квазирезонансных фильтров (Q) | Не менее 100 |
Диапазон частот «Широкая полоса» | 0,04…8 кГц |
Диапазон частот «Радио» | 8…40 кГц |
Максимальный коэффициент усиления электрического тракта | >100 дБ |
Количество встроенных датчиков | 4 |
Подключаемые внешние датчики | КИ-105, КИ-110, НР-117, ДКИ-117 |
Управление чувствительностью | Автоматическое - для 2D отображения «Трасса» |
Полуавтоматическое или ручное (по выбору) - для «Графиков» |
Автоматическое или ручное (по выбору) - для режима «2-частоты» |
Определение глубины залегания трассы | Автоматически в режиме «Трасса» 0....9,99 м |
Точность определения глубины залегания | ±5% |
Измерение тока принимаемого сигнала | Автоматически в режиме «Трасса» 0,01....9,99 А |
Точность измерения тока принимаемого сигнала | ±5% |
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами («Импульсный» режим) |
Визуальная индикация | OLED дисплей,178х64 пикс, 16 градаций «серого» |
Индицируемые параметры | 2D визуализация положения трассы относительно прибора глубина залегания трассы ток в коммуникации графики уровня сигнала с датчиков параметры настройки и управления |
Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
Источник питания | 4…7 В (4 элемента тип «С») |
Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов; при отрицательной температуре время работы сокращается |
Диапазон температур эксплуатации / хранения | -30…60 / -30…60°С |
Степень защиты корпуса | IP54 |
Габаритные размеры | 330 х 140 х 00 мм |
Масса | 2,1 кг |
Технические характеристики генератора АГ-120Т |
Частоты синусоидального сигнала, Гц |
частоты f1, f2, f3 («постоянные») | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
частота f1 («временная») | 200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
Выходные параметры синусоидальной генерации |
Выходной ток, А |
максимальный в ручном режиме: - непрерывная и двухчастотная генерация - кратковременные посылки | 10 15 |
задаваемый для автосогласования | четыре значения (I1, I2, I3, I1) устанавливаются пользователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память |
Максимальное выходное напряжение, В |
- при автономном питании - с добавлением внешнего аккумулятора 12 В - при питании от сетевого блока | 220 (170 при «2F») 330 (260 при «2F») 110 (110 при «2F») |
Максимальная выходная мощность, Вт |
- при автономном питании или от внешнего аккумулятора 21В - с добавлением внешнегоаккумулятора 12 В - от сетевого блока (СБП) | 120 непрерывно на 1,2…300 Ом и «2F» на 1,2…200 Ом / 180 импульсы на 0,8…200 Ом 180 непрерывно на 1,8…150 Ом и «2F» на 1,8…300 Ом / 270 импульсы на 1,2…300 Ом 70 на 0,7…200 Ом_непрерывно / импульсы или на 0,7…130 Ом при «2F» |
ПРИМЕЧАНИЕ. При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB. |
Допустимое сопротивление нагрузки | любое (0…) Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках. |
Диапазон сопротивлений согласованной нагрузки, не уже, Ом |
для минимального задаваемого тока (0,1А) - при автономном питании - с добавлением внешнего аккумулятора 12В | 1…2200 (1…1700 при «2F») 1…3300 (1…2600 при «2F») |
для максимального непрерывного тока (10А) - при автономном питании - с добавлением внешнего аккумулятора 12В | 0…1,2 0…1,8 |
для максимального тока в импульсе (15А) - при автономном питании - с добавлением внешнего аккумулятора 12В | 0…0,8 0…1,2 |
Согласование с нагрузкой | - автоматическое, обеспечивающее достижение заданного тока в нагрузке - ручное (кнопками "Вверх" или "Вниз") |
Источники питания |
Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач |
Ресурс питания при 0С в зависимости от мощности не менее, ч |
- непрерывная и двухчастотная генерация генерация | 1,2 (при 120Вт автономно/180Вт с доп. акк. 12В) 3 (при 60Вт автономно/90Вт с доп. акк. 12В) |
- импульсные посылки одной частоты | 8 (при 180Вт автономно/270Вт с доп. акк. 12В) 20 (при 90Вт автономно/130Вт с доп. акк. 12В) |
- генерация ударных импульсов с максимальной частотой 80уд/мин | 20 (при силе удара «С2» автономно или «С3» с доп. акк.) 50 (при силе удара «С1» автономно) |
Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15В, выходной ток 15А max |
Допустимые внешние аккумуляторы | 11...11В / 22…28В 21Ач |
Функциональные особенности |
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | Класс А |
Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45С |
Степень защиты корпуса | IP65 |
Габаритные размеры электронного блока (кейса), не более, мм | 305 х 270 х 191 |
Вес электронного блока, не более, кг | 12 |
Технические характеристики индукционной антенны ИЭМ-301.3 |
Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
Тип корпуса | пластмассовый, герметичный |
