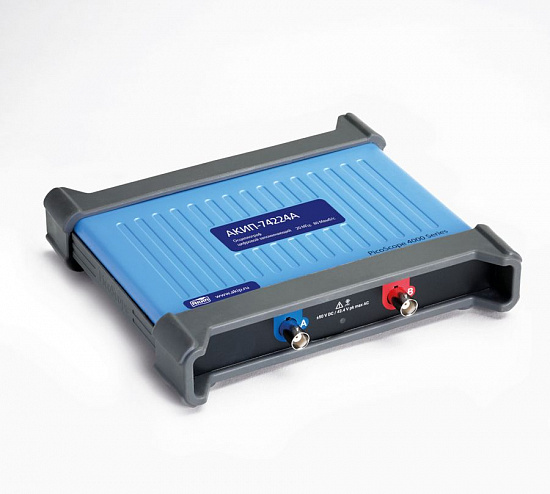

| Канал вертикального отклонения
|
| Число входных каналов |
4 |
| Полоса пропускания (-3 дБ) |
0…20 МГц (диапазоны от 50 мВ до 50 В)
0…10 МГц (диапазоны от 10 мВ до 20 мВ) |
| Коэффициент отклонения (Коткл) |
2 мВ/дел…10 В/дел |
| Вид входа |
Открытый, закрытый |
| Погрешность установки Коткл |
± 1 % от полной шкалы ± 300 мкВ |
| Время нарастания |
≤ 17,5 нс (диапазоны от 50 мВ до 50 В)
≤ 35,0 нс (диапазоны от 10 мВ до 20 мВ) |
| Входное сопротивление |
1 МОм / 19 пФ |
| Максимальное входное напряжение |
± 50 В / 42,4 Впик макс AC |
| Постоянное смещение |
± 250 мВ (диапазоны от 10 мВ до 500 мВ)
± 2,5 В (диапазоны от 1 В до 5 В)
± 25 В (диапазоны от 10 В до 50 В) |
| Защита входа |
± 100 В (DC + ACпик) |
| Канал горизонтального отклонения
|
| Коэффициент развертки (Кразв) |
20 нс … 5000 с/дел |
| Погрешность установки Кразв |
± 20 ppm (± 0,002 %) |
| Режимы работы |
Основной, ZOOM окно, X-Y |
| Синхронизация
|
| Источники синхросигнала |
Любой из аналоговых каналов |
| Условия запуска развертки |
Фронт, по длительности, окно, по длительности в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия, рант |
| Режим запуска |
Однократный, ждущий, автоколебательный, без синхронизации, сегментированная развертка |
| Уровень запуска |
в полном диапазоне входного напряжения |
| Аналого-цифровое преобразование
|
| Разрешение по вертикали |
12 бит (16 бит в режиме ERES) |
| Частота дискретизации (однократный сигнал) |
80 МГц (при использовании от 1 до 4 каналов)
40 МГц (при использовании от 5 до 8 каналов) |
| Длина памяти |
256 МБ (делится между активными каналами) |
| Интерполяция |
Линейная, Sin (X)/ х |
| Режимы сбора данных |
Выборка, послесвечение, цифровой самописец (ROLL) |
| Курсорные измерения
|
| Функции |
ΔU; ΔT; 1/ΔT |
| Автоматические измерения
|
| По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
| Статистика |
Максимум, минимум, среднее, СКО |
| Математика
|
| Функции |
−x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay |
| Операторы |
Любой канал, опорная осциллографа(ref), время, число-π(пи) |
| Анализатор спектра
|
| Диапазон входных частот |
0…20 МГц |
| Индикация спектрограммы |
Амплитуда, среднее значение, удержание пика |
| Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
| Глубина БПФ (точек) |
128…1.048.576 точек (1 М) |
| Функциональный генератор
|
| Формы выходных сигналов |
Синус, меандр, треугольник, постоянное напряжение (DC), Sin(х)/x, колоколообразный, белый шум, ПСП/ PRBS |
| Диапазон частот |
0,03 Гц … 1 МГц |
| Погрешность установки частоты |
± 20 ppm (± 0,002 %) |
| Выходной уровень |
± 2 В |
| Погрешность установки уровня |
± 1 % от полной шкалы |
| Выходное сопротивление |
600 Ом |
| Защита от перенапряжения |
± 10 В |
| Генератор сигналов произвольной формы - AWG
|
| Частота дискретизации |
80 МГц |
| Длина памяти СПФ |
16 кБ |
| Разрешение ЦАП |
14 бит |
| Диапазон частот |
1 МГц |
| Время нарастания |
150 нс |
| Декодирование последовательных данных
|
| Формат данных |
1-Wire, ARINC 429, CAN, DALI, DCC, DMX512, Ethernet 10Base-T, FlexRay, I²C, I²S, LIN, Manchester, Modbus ASCII, Modbus RTU, PS/2, SENT, SPI, UART (в зависимости от числа каналов) |
| Допусковой контроль
|
| Статистика (Годен/ Не годен) |
В допуске, не в допуске, общее кол-во тестов |
| Общие данные
|
| Источник питания |
USB порт |
| Интерфейс |
USB 3.0 (совместимый с USB 2.0/1.1) |
| Габаритные размеры |
190 × 170 × 40 мм |
| Масса, не более |
0,55 кг |
