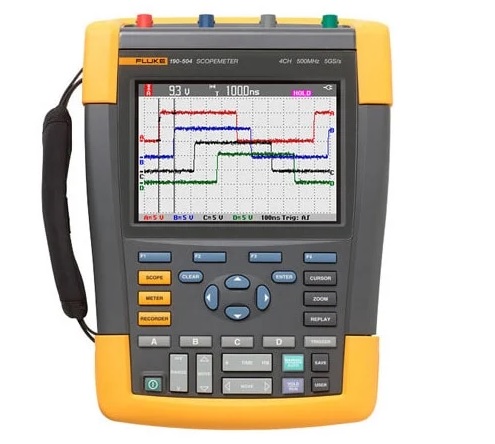

| Напряжение постоянного тока (В постоянного тока) |
| Максимальное напряжение с датчиком 10:1 или 100:1 |
1000 В |
| Максимальное разрешение с датчиком 10:1 или 100:1 |
1 мВ |
| Показание на полной шкале |
999 отсчетов |
| Погрешность 4 с - 10 мкс/дел |
±(3 % + 6 отсчетов) |
| Напряжение переменного тока (В переменного тока) |
| Максимальное напряжение с датчиком 10:1 или 100:1 |
1000 В |
| Максимальное разрешение с датчиком 10:1 или 100:1 |
1 мВ |
| Показание на полной шкале |
999 отсчетов |
| 50 Гц |
±(3 % + 10 отсчетов) - 0,6 % |
| 60 Гц |
±(3 % + 10 отсчетов) - 0,4 % |
| От 60 Гц до 20 кГц |
±(4 % + 15 отсчетов) |
| От 20 кГц до 1 МГц |
±(6 % + 20 отсчетов) |
| От 1 МГц до 25 МГц |
±(10 % + 20 отсчетов) |
| Истинные среднеквадратичные значения напряжения (В переменного тока + В постоянного тока) |
| Максимальное напряжение с датчиком 10:1 или 100:1 |
1000 В |
| Максимальное разрешение с датчиком 10:1 или 100:1 |
1 мВ |
| Показание на полной шкале |
1100 отсчетов |
| Пост. ток до 60 Гц |
±(3 % + 10 отсчетов) |
| От 60 Гц до 20 кГц |
±(4 % + 15 отсчетов) |
| От 20 кГц до 1 МГц |
±(6 % + 20 отсчетов) |
| От 1 МГц до 25 МГц |
±(10 % + 20 отсчетов) |
| Напряжение ШИМ (V шим) |
| Назначение |
Измерение сигналов с широтно-импульсной модуляцией, например на выходе инвертора электродвигателя |
| Принцип |
Показания соответствуют эффективному напряжению, вычисляемому путем усреднения отсчетов по целому числу периодов основной частоты |
| Погрешность |
Как при измерении напряжения перем. + пост. тока для синусоидальных сигналов |
| Пиковое напряжение (V пиковое) |
| Режимы |
Максимальное пиковое значение, минимальное пиковое значение или межпиковое значение |
| Максимальное напряжение с датчиком 10:1 или 100:1 |
1000 В |
| Максимальное разрешение с датчиком 10:1 или 100:1 |
10 мВ |
| Погрешность |
| Максимальное пиковое значение, минимальное пиковое значение |
±0,2 деления |
| Межпиковое значение |
±0,4 деления |
| Показание на полной шкале |
800 отсчетов |
| Ток (AMP) с использованием токоизмерительных клещей |
| Диапазоны |
Такие же, как для напряжения перем. тока, перем. + пост. тока или пикового значения |
| Коэффициенты усиления |
0,1 мВ/A, 1 мВ/A, 10 мВ/A, 20 мВ/A, 50 мВ/A, 100 мВ/A, 200 мВ/A, 400 мВ/A |
| Погрешность |
Такая же, как для напряжения перем. тока, перем. + пост. тока или пикового значения (добавить погрешность токоизмерительных клещей) |
| Частота (Гц) |
| Диапазон |
От 1,000 Гц до 500 МГц |
| Показание на полной шкале |
999 отсчетов |
| Погрешность |
±(0,5 % + 2 отсчетов) |
| Соотношение напряжение/частота (В/Гц) |
| Назначение |
Для отображения измеренного значения V ШИМ (см. V ШИМ), деленного на значение основной частоты на приводах с регулируемой частотой вращения двигателей переменного тока |
| Погрешность |
% V среднеквадр. + % Гц |
| Дисбаланс напряжения на входе привода |
| Назначение |
Для отображения максимальной разницы в процентах одной из фаз по сравнению со средним значением 3 истинных среднеквадратичных значений напряжения |
| Погрешность |
Ориентировочный процент на основе значений напряжения переменного + постоянного тока |
| Время нарастания и спада |
| Показания |
Разница напряжения (dV), разница во времени (dt), разница напряжения/времени (dV/dt), выброс |
| Погрешность |
Как погрешность осциллографа |
| Гармоники и спектр |
| Гармоники |
Постоянный ток до 51-й |
| Диапазоны спектра |
1–9 кГц, 9–150 кГц (фильтр 20 МГц вкл.), до 500 МГц (модуляция напряжения) |
| Напряжение на концах вала |
| Событий в секунду |
Ориентировочное процентное значение на основе измерений времени нарастания и спада (импульсные разряды) |
| Регистрация данных отчета |
| Количество экранов |
50 типовых экранов могут быть сохранены в отчетах (зависит от коэффициента сжатия) |
| Передача на ПК |
С помощью USB-накопителя 2 ГБ или кабеля мини-USB - USB и FlukeView™ 2 для измерительного прибора ScopeMeter™ |
| Настройки датчика |
| Датчик напряжения |
1:1, 10:1, 100:1, 1000:1, 20:1, 200:1 |
| Токоизмерительные клещи |
0,1 мВ/A, 1 мВ/A, 10 мВ/A, 20 мВ/A, 50 мВ/A, 100 мВ/A, 200 мВ/A, 400 мВ/A |
| Датчик напряжения на валу |
1:1, 10:1, 100:1 |
