О товаре
Профессиональная модель 2-канального цифрового запоминающего осциллографа АСК-3172 - это удобная приставка к ПК, которая подключается через USB-порт или LAN-коммутатор. Она обладает выдающимися техническими параметрами, мощными программными опциями и удобным интерфейсом, что делает ее лидером в своем классе. Этот осциллограф идеально подходит для профессионального использования.
Технические характеристики
| Номер в госреестре СИ |
40253-08 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
100 |
| Максимальная длина записи |
128 K |
| Частота дискретизации, Гвыб/сек |
0.1 |
| Генератор сигналов |
Да |
| Гарантия (мес.) |
25 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
210х70х260 |
| Вес нетто, кг |
1.15 |

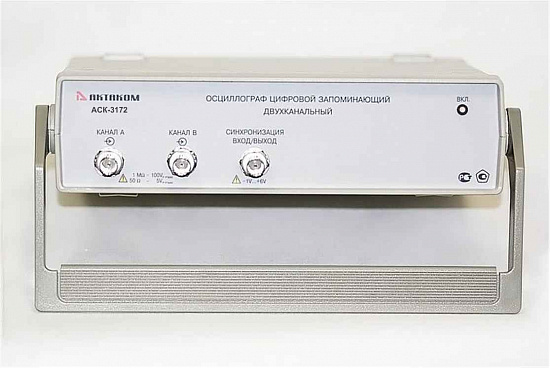

Описание цифрового запоминающего USB осциллографа АСК-3172:
2-х канальный осциллограф - внешняя приставка к ПК, 100 МГц, дискретизация 8 бит/ 100 MS/s-10 GS/s, коэфф. отклонен. 2 мВ/дел - 10 В/дел., коэф. развертки 0,01 мкс/дел - 100 ч/дел., макс. вх. напряжение ±100 В, входы 1 МОм/50 Ом, режим самописца, анализатор спектра, цифровая фильтрация, вх. внешн. синхронизации, калибратор, USB 1.1., гальваническая развязка цепи питания по LAN, коммутатор 10/100BASE-T (LAN) ; ПО для Windows XP, Windows 7, Windows 8, Windows 8.1, Windows 10, блок питания 6,5 В, габариты 260х210х70 мм, масса 1,15 кг
Номер в Госреестре СИ: 40253-08
Гарантийный срок: 25 месяцев
Профессиональная модель 2-канального цифрового запоминающего осциллографа. Выполнены в виде приставки к ПК. Подключаются через USB-порт или 10/100BASE-T (LAN)-коммутатор. Выдающиеся технические параметры, мощные программные опции и удобный интерфейс делают эту серию лидером в своем классе.
Отличительные особенности осциллографа цифрового запоминающего АСК-3172:
- 2 независимых канала с полосой пропускания до 100 МГц;
- буфер записи 128 кБ на канал;
- произвольно выбираемая длина предзаписи/послезаписи;
- высокая чувствительность (от 2 мВ/дел);
- автоматическая настройка на входные сигналы;
- автоматическая идентификация пробника (щупа);

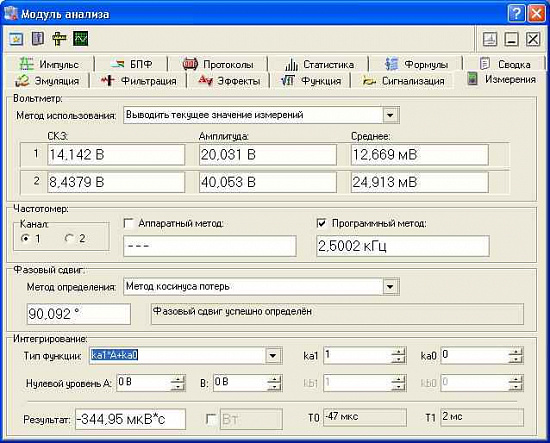

- большой выбор курсорных и автоматических измерений;
- статистические измерения и построение гистограмм (опция);
- спектроанализатор (БПФ) (опция);
- цифровой люминофор (опция);
- аварийная сигнализация (опция);

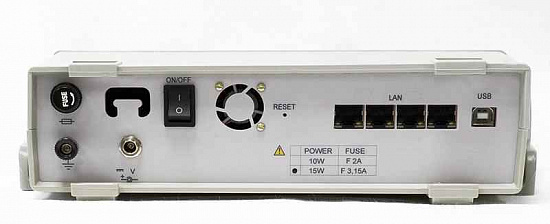

- подключение к ПК через USB 1.1 или 10/100BASE-T (LAN) - 4 гнезда.
Технические характеристики осциллографа цифрового запоминающего АСК-3172:
| Параметр
| Значение
|
| Частота дискретизации (стробоскопический режим)
| 10 ГГц
|
| Частота дискретизации (режим реального времени)
| 100 МГц
|
| Коэффициент вертикального отклонения
| 2 мВ/дел...10 В/дел с шагом 1-2-5
|
| Разрешение
| 8 бит
|
| Частотный диапазон по уровню –3 дБ
| 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC)
|
| Входное сопротивление
| 1 МОм или 50 Ом
|
| Максимальное входное напряжение
| ±100 В (RВХ=1 МОм)
|
| Минимальный период повторения синхронизирующего импульса
| 20 нс
|
| Минимальная длительность синхронизирующего импульса
| 10 нс
|
| Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В
| с частотой среза 3,5 МГц
|
| Диапазон значений коэффициента развертки
| 10 нс/дел....0,1 с/дел
|
| Калибратор
| 1 кГц, 3 В от пика до пика
|
| Питание
| +6 В / ~220 В / 50 Гц, не более 20/30 Вт
|
| Масса
| 1,15 кг
|

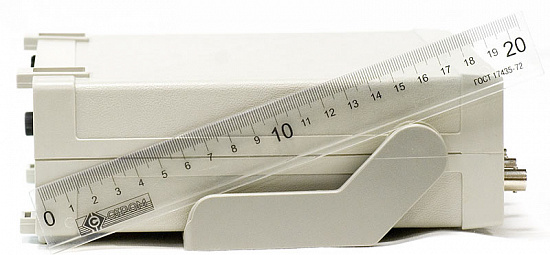

| Габаритные размеры
| 210x70x260 мм
|
Комплект поставки АСК-3172:
| №
| Наименование
| Количество
|
| 1
| Осциллограф цифровой запоминающий - приставка к ПК АСК-3172
| 1
|
| 2
| USB кабель для соединения прибора с ПК
| 1
|
| 3
| Сетевой адаптер
| 1
|
| 4
| Руководство по эксплуатации
| 1
|
| 5
| Паспорт
| 1
|
| 6
| Программное обеспечение (не имеет физического носителя и может быть загружено после приобретения и регистрации прибора с указанием серийного номера прибора)
| 1
|
Дополнительная комплектация цифрового запоминающего USB осциллографа АСК-3172.
- HP-9150 — щуп осциллографический на 150 МГц — переключаемый коэф. деления 1:1/1:10/Ref
- HP-9258 — щуп осциллографический на 250 МГц — коэф. деления 1:100
- BNC кабель PTL-923 и PTL-924
- Программное обеспечение
