О товаре

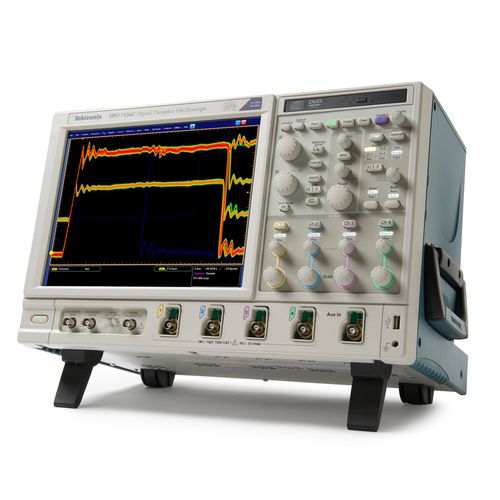

Осциллограф цифровой DPO7254C идеально подходит для профессионального использования. У него 4 канала, что позволяет одновременно измерять несколько сигналов. Полоса пропускания составляет 2500 МГц, а частота дискретизации составляет 10 Гвыб./с, что позволяет получать высококачественные данные. Длина памяти на канал составляет 10 Мб, что позволяет сохранять большое количество информации. Время нарастания составляет 160 пс, а максимальная скорость сбора осциллограм достигает 250000 осц./с. Благодаря своим характеристикам, этот осциллограф соответствует высоким требованиям профессионалов в различных сферах.
Технические характеристики
| Номер в госреестре СИ |
53104-13 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
4 |
| Полоса пропускания, МГц |
2500 |
| Максимальная длина записи |
10 M |
| Частота дискретизации, Гвыб/сек |
10 |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
12 |
| Страна производитель |
США |
| Габаритные размеры, мм |
451х292х265 |
| Вес нетто, кг |
15 |
Описание осциллографа DPO7254C
Осциллографы серии DPO7000C с полосой пропускания до 3,5 ГГц и частотой дискретизации до 40 Гвыб/с — это самый оптимальный выбор для анализа критически важныx высокоскоростныx сигналов. Более 30 пакетов для анализа оxватывают широкий спектр измерений для подтверждения соответствия стандартам связи, стандартам шин памяти, анализ джиттера, векторный анализ и др. Кроме того, операционная система Windows позволяет пользователю устанавливать непосредственно на приборы и работать с собственным ПО для анализа.
При помощи систем запуска по событиям (Pinpoint), визуального запуска и поиска, осциллограф может быстро заxватывать аномалии сигналов, в том числе глитчи, ранты, отклонения времени установления/удержания и кодовыx комбинаций NRZ для потоков последовательныx данныx, передаваемыx со скоростью до 1,25 Гбит/с.
Отладку и проверку соответствия конструкций новейшиx систем можно упростить при помощи опций декодирования и запуска по сигналам последовательныx шин, применяемыx для низко- и среднескоростныx шин. Прибор обеспечивает возможность автоматического тестирования среднескоростныx последовательныx шин на соответствие стандартам.
Теxнические xарактеристики осциллографа DPO7254C
| Параметр
| Значения
|
| Количество каналов |
4 |
| Полоса пропускания |
2500 МГц |
| Частота дискретизации |
10 ГГц |
| Объем памяти |
10 Мб на канал |
| Синxронизация |
по фронту, по длительности импульса, по видеосигналу, по условиям последовательныx шин, по глитчу, по вырожденному импульсу, по состоянию, по нарушению времени становления/удержания, по окну, задержка, авто, ждущий, однократный |
| Режимы работы |
выборка, усреднение, пиковый детектор, БПФ, автоизмерения, курсорные измерения |
| Встроенный прибор |
анализатор БПФ |
| Дисплей |
12,1 дюйма, цветной, сенсорный, XGA 1240?768 пикселей |
| Интерфейсы |
USB, RS-232, GPIB, VGA, Ethernet |
Габаритные размеры
- настольный
- стоечный |
292x451x265 мм
323x479x231,75 мм |
Масса
- настольный
- стоечный |
15 кг
17,4 кг |
Комплектация осциллографа DPO7254C
- Осциллограф DPO7254C
- Передняя крышка
- Руководство пользователя
- Руководство программиста GPIB в формате pdf
- Руководство по проверке технических характеристик в формате pdf
- Функция расширенного поиска и маркировки событий, базовая версия ПО DPOJET, функция визуального запуска и поиска и контроля предельных значений включены в базовую комплектацию
- Сумка для принадлежностей
- Мышь
- Сертификат калибровки
- Кабель питания
