О товаре
Осциллограф MDO32 3-BW-350 - это цифровой прибор, предназначенный для профессионального использования. Он обладает двумя аналоговыми каналами и до 16 цифровыми каналами (опция 3-MSO), что обеспечивает широкие возможности для анализа сигналов. С его помощью можно измерять частоту сигналов с полосой пропускания до 350 МГц (возможна опция расширения до 500 МГц или 1 ГГц). Максимальная частота дискретизации составляет 2,5 Гвыб/с, а глубина записи достигает 10 М точек. Осциллограф MDO32 3-BW-350 - надежный инструмент, позволяющий получить точные и подробные данные о сигналах для успешной работы в различных областях.
Технические характеристики
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
350 |
| Максимальная длина записи |
10 M |
| Частота дискретизации, Гвыб/сек |
2.5 |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Опция |
| Гарантия (мес.) |
36 |
| Страна производитель |
США |
| Габаритные размеры, мм |
252х370х148,6 |
| Вес нетто, кг |
5.26 |
Описание осциллографа MDO32 3-BW-350
Осциллограф Tektronix MDO32 3-BW-350 — это компактный портативный осциллограф с большим HD-дисплеем. Прибор оснащён инновационным интерфейсом с сенсорным управлением, ускоряющим обучение за счёт пошаговых инструкций.
При активации опции встроенного анализатора спектра осциллограф может выполнять анализ РЧ-сигналов в диапазоне до 3 ГГц.
Области применения осциллографа MDO32 3-BW-350
- Встраиваемые системы и интернет вещей. Осциллограф MDO серии 3 поддерживает работу с сигналами широкого набора последовательных шин, за счет чего позволяет быстро обнаруживать и решать проблемы, возникающие при отладке встраиваемых систем со смешанными сигналами.
- Измерение параметров силовых цепей. Надежные и воспроизводимые измерения напряжения, тока и мощности с помощью широкого набора пробников и автоматические процедуры анализа качества питающих напряжений, коммутационных потерь, гармонических составляющих, пульсаций, модуляции и области безопасной работы.
- Обучение. Комбинированный осциллограф серии 3 объединяет возможности аналоговых, цифровых и РЧ измерений с источником сигналов в одном компактном (глубина 149 мм) приборе.
- Производственное тестирование и диагностика. Уникальный комбинированный осциллограф серии 3, объединяющий функции нескольких приборов в одном корпусе, занимает минимум места.

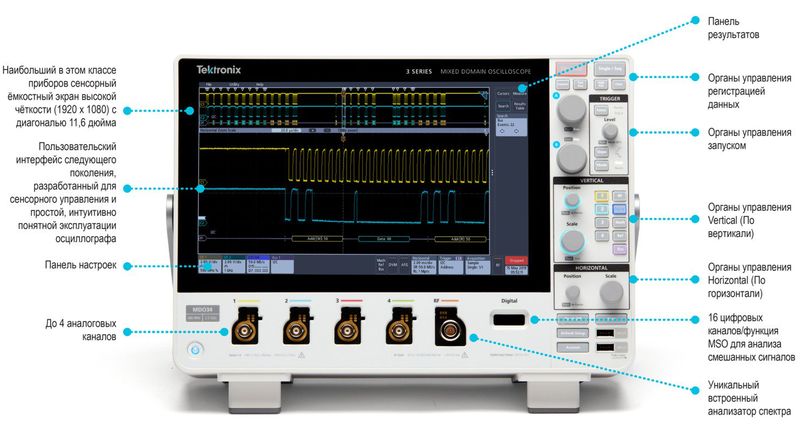

Общий вид осциллографа MDO32 3-BW-350
Теxнические xарактеристики осциллографа MDO32 3-BW-350
| Параметр
| Значения
|
| Аналоговая полоса пропускания |
350 МГц |
| Число аналоговых каналов |
2 |
Время нарастания (тип., расчет.)
(скорость развертки 10 мВ/дел. при входной нагрузке 50 Ом) |
1,14 нс |
| Частота дискретизации (1 канал) |
2,5 Гвыб./с |
| Частота дискретизации (2 канала) |
2,5 Гвыб./с |
| Частота дискретизации (4 канала) |
– |
| Длина записи (1 канал) |
10 Мвыб. |
| Длина записи (2 канала) |
10 Мвыб. |
| Длина записи (4 канала) |
– |
| Число цифровых каналов с опцией 3-MSO |
16 |
| Число выходных каналов генератора сигналов произвольной формы и стандартных функций с опцией 3-AFG |
1 |
| Число каналов анализатора спектра |
1 |
| Диапазон частот анализатора спектра с опцией 3-SA1 |
9 кГц – 1,0 ГГц |
| Диапазон частот анализатора спектра с опцией 3-SA31 |
9 кГц – 3,0 ГГц |
Комплектация осциллографа MDO32 3-BW-350
- Осциллограф MDO32 3-BW-350
- Пассивный пробник 250 МГц, для моделей 100, 200 МГц — 2 шт.
- Пассивный пробник 500 МГц, для моделей 350, 500, 1000 МГц — 2 шт.
- Инструкция по безопасности
- Сумка для аксессуаров
- Кабель питания
- ПО OpenChoice
- Сертификат калибровки
