О товаре

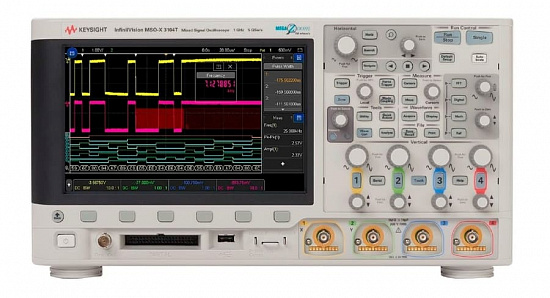

Осциллограф MSOX3034T - это мощное и универсальное устройство, предназначенное для исследования формы и измерений амплитудных и временных параметров электрических сигналов. С его помощью вы сможете провести точные измерения и анализ сигналов в реальном времени.
Этот осциллограф основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, что обеспечивает высокую точность и надежность измерений. Он оснащен 4 каналами и имеет сопротивление входа 50 Ом, что позволяет работать с различными типами сигналов.
Кроме того, осциллограф MSOX3034T обладает 16 логическими каналами, что делает его идеальным выбором для работы с сигналами смешанного типа.
Технические характеристики
| Номер в госреестре СИ | 61023-20 |
| Вид исполнения | Настольный |
| Полоса пропускания, МГц | 350 |
| Количество каналов | 4 |
| Количество цифровых каналов | 16 |
| Частота дискретизации, Гвыб/сек | 5 |
| Вертикальное разрешение (A/D), бит | 8 |
| Максимальная длина записи | 4 M |
| Сегментированная память | Опция |
| Максимальная частота захвата, осц/с | 1000000 |
| Вертикальная развертка | 1 мВ/дел. - 5 В/дел. |
| Горизонтальная развертка | 2 нс/дел. - 50 с/дел. |
| Точность временной развертки, ppm | ±1,6 |
| Режимы входа | Связь по постоянному и переменному току |
| Частотомер | Да |
| Генератор сигналов | Опция |
| Режим Годен/не годен | Опция |
| Встроенный мультиметр | Опция |
| Встроенный логический анализатор | Да |
| Декодер последовательных шин | I2C (опция); SPI (опция); RS232/422/485/UART (опция); CAN (опция); CAN FD (опция); LIN (опция); SENT (опция); CXPI (опция); FlexRay (опция); MIL-STD 1553 (опция); ARINC429 (опция); I2S (опция) |
| Анализ спектра | БПФ |
| Вход внешнего запуска | Да |
| Выход внешнего запуска | Да |
| Фильтры в системе синхронизации | DC; AC; ВЧ; НЧ; Шум |
| Дополнительные виды синхронизации | Зона; Фронт; Последовательность (B-триггер); Импульс; Рант; Время установки и удержания; Время нарастания и спада; N-фронт; Шаблон; Видео; USB; I2C (опция); SPI (опция); RS232/422/485/UART (опция); I2S (опция); CAN (опция); LIN (опция); CXPI (опция); FlexRay (опция); MIL-STD-1553 (опция); ARINC 429 (опция); SENT (опция); Manchester (опция); USB PD (опция); NFC (опция) |
| Цифровые фильтры по входу | ФВЧ; ФНЧ; Полосовой; Режективный |
| Математические функции | Сложение, вычитание, умножение, деление, дифференцирование, интегрирование, БПФ |
| Тип отображения | Цифровой |
| Дисплей | Емкостной сенсорный дисплей, поддержка управления жестами, 8,5 дюймов (21,6 см); разрешение 800 х 480, 64 уровня |
| Видеовыход | VGA (опция) |
| Интерфейс | USB, LAN, GPIB |
| Гарантия (мес.) | 36 |
| Страна производитель | Китай |
| Габаритные размеры, мм | 381х204х142 |
| Вес нетто, кг | 4 |
