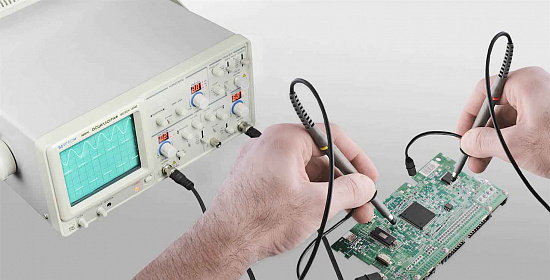

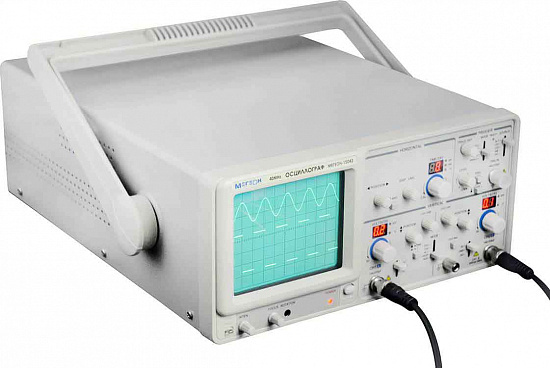

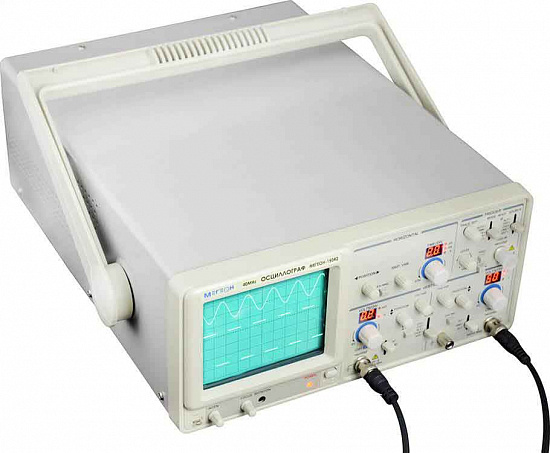

Потребляемая мощность, не более
|
35Вт (40 ВА)
|
|
Количество каналов
|
2
|
|
Полоса пропускания
|
0 ... 40 МГц
|
|
Канал вертикального отклонения
|
|
Чувствительность
|
1 мВ/дел ... 5 В/дел, 21 ступеней ряд: 1; 2; 5;
|
|
Погрешность
|
±3 %
|
|
Плавная регулировка
|
Перекрытие по диапазону не менее 2,5 раза
|
|
Полоса пропускания
|
0 ... 40 МГц
|
|
Время нарастания сигнала
|
5 мВ ... 5 В/дел: не более 8,8 нс
|
|
Входное сопротивление/емкость
|
1 МОм/25пФ
|
|
Режимы отображения осциллограмм
|
Канал 1.
Канал 2.
Режим ALT/CHOP: канал «CH1» отображается совместно с каналом «CH2» прерывисто/попеременно.
Алгебраическое сложение каналов 1 и 2.
|
|
Частота коммутации каналов в режиме « CHOP »
|
~ 250 кГц
|
|
Режимы работы входов
|
АС: закрытый вход;
DC: открытый вход;
GND: Вход усилителя отключается от источника сигнала и заземляется.
|
|
Максимальное входное напряжение
|
Закрытый вход: 300 В (DC + АС пик: частота не более 1 кГц);
При использовании щупов с коэффициентом деления 1:1, максимальное действующее значение составляет 40В (14 В RMS для синусоидального сигнала);
При использовании щупов с коэффициентом деления 10:1 максимальное значение 400В (140 В RMS для синусоидального сигнала).
|
|
Коэффициент развязки между каналами 1 и 2
|
- на частоте до 50 кГц, не менее 1000
- на частоте 40 МГц, не менее 30
|
|
Тракт синхронизации.
|
|
Источники синхронизации
|
Синхронизация по сигналу Каналу 1;
Синхронизация по сигналу Каналу 2;
Синхронизация от сети питания;
Синхронизация от внешнего источника.
|
|
Полярность сигналов для синхронизации
|
+ /-
|
|
Чувствительность синхронизации
|
В диапазоне частот: 10 Гц. ~ 2 МГц:
Каналы 1 и 2: 0,5 деления осциллограммы;
Режим источника синхронизации ALT : 2 деления осциллограммы;
Внешний источник синхронизации: 0,2 В
В диапазоне частот: 2 МГц ~ 20 МГц:
Каналы 1 и 2: 1,5 деления осциллограммы
Режим источника синхронизации ALT : 3 деления осциллограммы;
Внешний источник синхронизации: 0,8 В
В диапазоне частот: 20 МГц ~ 40 МГц:
Каналы 1 и 2: 2 деления осциллограммы;
Режим источника синхронизации ALT : 3 деления осциллограммы;
Внешний источник синхронизации: 0,8 В;
ТВ-сигнал:
импульсом синхронизации более чем 1,5 деления осциллограммы;
Внешний источник синхронизации: 1В
|
|
Режимы работы схемы синхронизации
|
Ждущая, автоматическая, от ТВ-сигнала по строчными синхроимпульсам, от ТВ-сигнала по кадровым синхроимпульсами, одиночная
|
|
Канал горизонтального отклонения
|
|
Коэффициенты развертки
|
0,1 мкс/дел ~ 0,5 сек/дел, разделены на 21 поддиапазон, ряд: 1-2-5
|
|
Погрешность
|
±3 %
|
|
Диапазон плавной регулировки чувствительности
|
Не менее 2,5 раза
|
|
Дополнительный множитель развертки
|
х10
|
|
Режим X-Y
|
|
Полоса пропускания
|
DС ~ 500 кГц
|
|
Ошибка разности фаз X-Y
|
Не более 3° в полосе 0 ... 50 кГц
|
|
Z-вход
|
|
Чувствительность
|
5 В (уровень TTL)
|
|
Полоса частот
|
DC - 2 МГц
|
|
Входное сопротивление
|
10 кОм
|
|
Максимальное входное напряжение
|
30 В (DC + АС пик)
|
|
Дисплей
|
|
Тип
|
Электронно-лучевая трубка
|
|
Размер активной области
|
80мм Х 100мм
|
|
Общие характеристики
|
|
Условия эксплуатации
|
Температура: 0°С ... +40°С
Относительная влажность: не более 80%
|
| Условия хранения и транспортировки |
Температура: -40°С ... 60°С
Влажность: не более 85% без выпадения конденсата
|
|
Габаритные размеры прибора (ВхШхГ)
|
150 х 310 х 455 мм
|
|
Вес прибора без соединительных кабелей, не более
|
8000 г
|
|
Вес изделия не более
|
9200 г
|
