О товаре

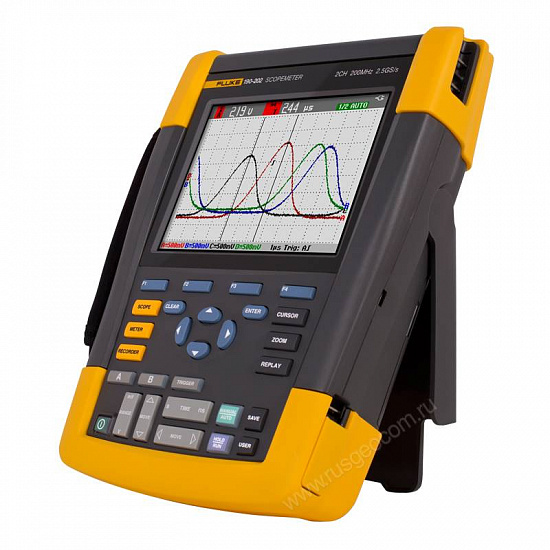

Fluke 190-202 – это мобильный цифровой осциллограф, измерительный комплекс с функционалом регистратора. С помощью встроенного мультиметра можно определить любые параметры цепей постоянного и переменного тока, а также проверить диоды, правильность сборки схем и их целостность.
Fluke 190-202, цена которого значительно ниже нескольких раздельных приборов с равным суммарным потенциалом, способен измерять любые параметры одно- и трехфазных цепей, выполнять тестирование самой сложной промышленной электроники, а также производить необходимые сопутствующие расчеты. Так, прибор определяет показатели активной и реактивной мощности, временные показатели и коэффициент мощности в любых режимах работы электроприводов. Все необходимые подстройки и синхронизация выполняются автоматически.
Осциллограф Fluke 190-202 функционирует в режиме "подключайся и смотри", при этом тестирование может производится как единовременно, так и в течение периода до 2 суток.
Технические характеристики
| Номер в госреестре СИ |
67694-17 |
| Базовая погрешность, % |
0.5 |
| Измерение постоянного напряжения (до), В |
1100 |
| Измерение переменного напряжения (до), В |
1100 |
| Диапазон измерения сопротивления |
0 ... 30 МОм |
| Измерение True RMS |
Да |
| Вид исполнения |
Портативный |
| Класс защиты |
IP51 |
| Измерение температуры |
Да |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
200 |
| Прозвонка цепи |
Да |
| Тестирование диодов |
Да |
| Удержание показаний |
Да |
| Максимальная длина записи |
30 K |
| Частота дискретизации, Гвыб/сек |
2.5 |
| Вертикальная развертка |
2 мВ/дел - 100 В/дел |
| Горизонтальная развертка |
2 нс/дел - 4 с/дел |
| Вертикальное разрешение (A/D), бит |
8 |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Нет |
| Математические функции |
FFT, сложение, вычитание, умножение |
| Интерфейс |
USB/mini-USB |
| Дисплей |
Цветной TFT LCD, 320х240 точек |
| Гарантия (мес.) |
36 |
| Страна производитель |
США |
| Габаритные размеры, мм |
270х190х70 |
| Вес нетто, кг |
2.2 |
Описание цифрового запоминающего скопметра Fluke 190-202:
Осциллографы Fluke 190 Series II Scopemeter® помогут в ранее недоступных местах.
Являясь первыми портативными осциллографами с поддержкой категорий безопасности КАТ. III 1000 В/КАТ. IV 600 В, новые приборы Fluke ScopeMeter® 190 Series II сочетают беспрецедентные характеристики, мобильность и прочную конструкцию. На выбор доступны модели с частотным диапазоном 60, 100 и 200 МГц, каждая из которых характеризуется скоростью выборки до 2,5 Гвыб/с при разрешении до 400 пс — параметрами, достаточными для регистрации шумов и других искажений сигнала.
Каждая из моделей обладает обширной памятью — до 10 000 выборок на канал, что позволяет исследовать мельчайшие детали осциллограмм. Обе модели обладают категорией защиты IP-51, что указывает на устойчивость к воздействию пыли, влаги и пригодность к работе в широком диапазоне температур. Работающие от аккумулятора ручные осциллографы ScopeMeter предназначены для проведения специалистами различных полевых работ по обслуживанию оборудования.
Новые двух- и четырехканальные осциллографы стандарта КАТ. IV Fluke ScopeMeter 190 Series II: увидеть и исправить больше
Новая серия приборов Fluke ScopeMeter 190 Series II сочетает в себе высочайшие стандарты безопасности, прочную переносную конструкцию и профессиональные характеристики настольных осциллографов. Будучи разработанными для специалистов по обслуживанию производства, осциллографы ScopeMeter приспособлены к эксплуатации в суровых производственных условиях и могут применяться для тестирования самых различных классов оборудования — от микроэлектроники до силовых электронных цепей.
Новый осциллограф 190 Series II является основным инструментом, который вы захватите с собой для устранения практически любой неисправности. В этом приборе предусмотрена поддержка режимов мультиметра и безбумажного регистратора TrendPlot™ и ScopeRecord™, режима управления без использования рук с помощью синхронизации Connect-and-View™ и многое другое.
Отличительные особенности осциллографа Fluke 190-202:
- Два электрически изолированных входа
- Поддержка стандарта безопасности КАТ. III 1000 В/КАТ. IV 600 В
- Частотный диапазон 200 МГц
- Высокая частота выборки до 2,5 Гвыб/с при разрешении до 400 пс
- Большой объем памяти: захват осциллограмм размером 10 000 выборок на канал для детального изучения сигнала
- Отдельный цифровой мультиметр с 5 000 отсчетов
- Непрерывная автосинхронизация Connect-and-View, синхронизация по одиночному событию, по ширине импульса и по видеосигналу
- Режим регистратора ScopeRecord — запись осциллограмм в течение 48 часов
- Регистрация тенденций с записью характеристик сигнала в течение 22 дней
- Расширенные возможности автоматических измерений мощности (Vpwm, В∙А, Вт, коэффициент мощности) и временных параметров (мА∙с, В/с, Вт/с)
- Категория пыле- и влагозащищенности IP-51 для суровых промышленных условий
- Изолированные порты USB для запоминающих устройств и связи с компьютером
- Литий-ионный аккумулятор обеспечивает длительную автономную работу прибора
- Время автономной работы составляет 4 часа (со штатным аккумулятором BP290) или до 8 часов (с дополнительно приобретаемым аккумулятором BP291)
- Зарядка запасного аккумулятора обеспечивается дополнительно приобретаемым внешним зарядным устройством EBC290
- Отсек аккумулятора снабжен легко снимающейся крышкой для быстрой замены аккумуляторов
- Удобный слот на основе стандартного замка Kensington® для защиты прибора от несанкционированного доступа при хранении
Технические характеристики Fluke 190-202:
| Параметр
| Значение
|
| Частотный диапазон
| 200 МГц
|
| Количество каналов
| 2 канала
|
| Скорость выборки реального времени
| 2,5 Гвыб/с
|
| Входы
| 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ
|
| Независимые «плавающие» изолированные входы
| До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей
|
| Диапазон временной шкалы
| 2 нс — 2 мин/дел (модели 190-20X, 200 МГц)
|
| Чувствительность входов
| 2 мВ — 100 В/дел
|
| Режимы синхронизации
| Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл
|
| Источник синхронизации
| Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2
|
| Регистрация выбросов
| 8 нс
|
| Измерения осциллограмм
| Курсор: 7 Автоматические: 30
|
| Максимальная длина записи
| Режим ScopeRecord: 30 000 точек Режим осциллографа: 10 000 точек на входной канал
|
| Послесвечение
| Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы
|
| Сравнение осциллограмм
| Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия
|
| Характеристики цифрового мультиметра
|
| Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа)
| 4-мм разъемы типа «банан», полностью изолированные от входов и заземления осциллографа
|
| Максимальное разрешение:
| 5 000 отсчетов
|
| Режимы измерений:
| Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура °C или °F (с дополнительно приобретаемым преобразователем)
|
| Память
| Внутренняя память 2 каналов: Экран + настройки: 30 Запись: 10
|
| Дисплей
| цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением
|
| Условия хранения и эксплуатации
|
| Рабочая температура
| от 0 до 40 °C (с аккумулятором) от 0 до 50 °C (без аккумулятора)
|
| Температура хранения
| от –20 до 60 °C
|
| Рабочая высота
| До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В
|
| Характеристики безопасности
|
| Электробезопасность
| 1000 В КАТ. III/600 В КАТ. IV (EN61010-1)
|
| Общие данные
|
| Размер
| 270x190x70 мм
|
| Масса
| 2,2 кг
|
| Литий-ионный аккумулятор
| В комплект входит аккумулятор BP290 2 400 мА∙ч (до 4 часов работы). До 8 часов работы от дополнительно приобретаемого аккумулятора BP291
|
Комплект поставки цифрового запоминающего осциллографа Fluke 190-202:
| №
| Наименование
| Количество
|
| 1.
| Двухканальный портативный осциллограф Fluke 190-202
| 1
|
| 2.
| VPS410 комплект щупов для измерения напряжения (один красный, один синий)
| 1
|
| 3.
| TL175 комплект безопасных измерительных проводов TwistGuard™ (красный и черный)
| 1
|
| 4.
| BC190 зарядное устройство/сетевой адаптер
| 1
|
| 5.
| BP290 литий-ионная батарея 2400 мАч
| 1
|
| 6.
| Наручный ремень (прикреплен к прибору)
| 1
|
| 7.
| Наручный ремень
| 1
|
| 8.
| Руководство пользователя на нескольких языках на компакт-диске
| 1
|
| 9.
| Демонстрационная версия FlukeView ScopeMeterDdemo (ограниченная функциональность)
| 1
|
| 10.
| Интерфейсный кабель USB
| 1
|
