Fluke 190-502 Осциллограф

0 отзывов

Артикул: 4025623

Код товара: 315407

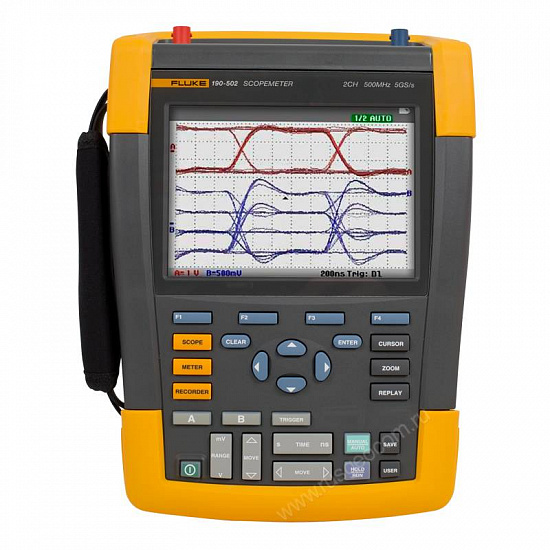

Осциллограф Fluke 190-502_1

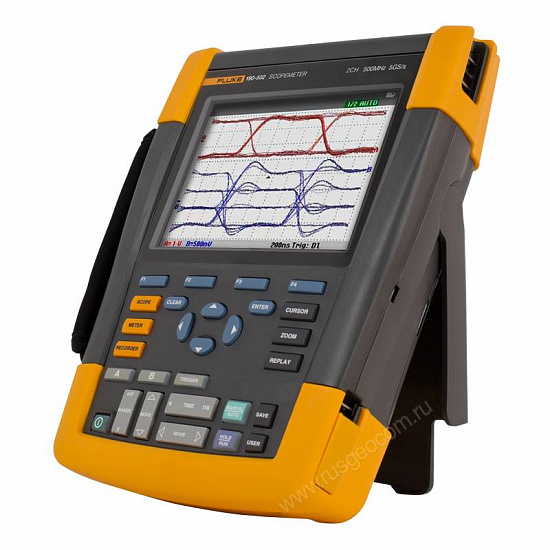

Осциллограф Fluke 190-502_2
Посмотрите со всех сторон в 3D
Госреестр
Осциллограф Fluke 190-502_1
Осциллограф Fluke 190-502_2
Fluke
Fluke
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Номер в госреестре СИ — 54292-13
  • Базовая погрешность, % — 0.5
  • Измерение постоянного напряжения (до), В — 1100
  • Измерение переменного напряжения (до), В — 1100
Все характеристики Подробное описание
Снят с производства
Аксессуары и расходники
Проверьте срок действия поверки
Затрудняетесь в выборе?

Закажите звонок от нашего специалиста

Дмитрий Иванов
Дмитрий Иванов Эксперт по измерительному оборудованию с опытом более 10 лет

О товаре

Fluke 190-502 сочетает в себе цифровой осциллограф и полнофункциональный электронный мультиметр. Режим "подключайся и смотри" позволяет получить необходимые данные за одно подключение, при этом на дисплее отображаются осциллограммы, характеризующие рабочие процессы всех модулей тестируемого электронного устройства.

С помощью Fluke 190-502 производится исследование и диагностика всех видов измерительной, силовой и контрольно-управляющей электроники, в том числе линейных и вращательных электроприводов, обладающих частотной системой пуска и регулирования, а также электронных блоков и модулей станочного оборудования с ЧПУ. Распознавание широкого спектра типовых гармоник позволяет осуществлять автоматический запуск и выполнять тестирование по принципу сравнения показателей фактических и нормативных режимов.

Технические характеристики

Номер в госреестре СИ 54292-13
Базовая погрешность, % 0.5
Измерение постоянного напряжения (до), В 1100
Измерение переменного напряжения (до), В 1100
Диапазон измерения сопротивления 0 ... 30 МОм
Измерение True RMS Да
Вид исполнения Портативный
Класс защиты IP51
Измерение температуры Да
Количество аналоговых каналов 2
Полоса пропускания, МГц 500
Прозвонка цепи Да
Тестирование диодов Да
Удержание показаний Да
Максимальная длина записи 30 K
Частота дискретизации, Гвыб/сек 5
Вертикальная развертка 2 мВ/дел - 100 В/дел
Горизонтальная развертка 1 нс/дел - 4 с/дел
Вертикальное разрешение (A/D), бит 8
Тип отображения Цифровой
Генератор сигналов Нет
Математические функции FFT, сложение, вычитание, умножение
Интерфейс USB/mini-USB
Дисплей Цветной TFT LCD, 320х240 точек
Гарантия (мес.) 36
Страна производитель США
Габаритные размеры, мм 270х190х70
Вес нетто, кг 2.2

Описание двухканального портативного осциллографа Fluke 190-502:

Двухканальный портативный осциллограф Fluke 190-502 сочетает в себе высочайшие стандарты безопасности, прочную переносную конструкцию и профессиональные характеристики настольных осциллографов.

Будучи разработанными для специалистов по обслуживанию производства, осциллограф Fluke 190-502 приспособлен к эксплуатации в суровых производственных условиях и может применяться для тестирования самых различных классов оборудования — от микроэлектроники до силовых электронных цепей.

Новый осциллограф Fluke 190-502 является основным инструментом, который вы захватите с собой для устранения практически любой неисправности. В этом приборе предусмотрена поддержка режимов мультиметра и безбумажного регистратора TrendPlot™ и ScopeRecord™, режима управления без использования рук с помощью синхронизации Connect-and-View™ и многое другое.

Отличительные особенности Fluke 190-502:

  • Два электрически изолированных входа;
  • Поддержка стандарта безопасности КАТ. III 1000 В/КАТ. IV 600 В;
  • Диапазон частот 500 МГц;
  • Высокая частота выборки 5 Гвыб/с с разрешением 200 мс;
  • Большой объем памяти: захват осциллограмм размером 10 000 выборок на канал для детального изучения сигнала;
  • Отдельный цифровой мультиметр с 5 000 отсчетов (в двухканальных моделях);
  • Непрерывная автосинхронизация Connect-and-View, синхронизация по одиночному событию, по ширине импульса и по видеосигналу;
  • Режим регистратора ScopeRecord — запись осциллограмм в течение 48 часов;
  • Регистрация тенденций с записью характеристик сигнала в течение 22 дней;
  • Расширенные возможности автоматических измерений мощности (Vpwm, В∙А, Вт, коэффициент мощности) и временных параметров (мА∙с, В/с, Вт/с);
  • Категория пыле- и влагозащищенности IP-51 для суровых промышленных условий;
  • Изолированные порты USB для запоминающих устройств и связи с компьютером;
  • Литий-ионный аккумулятор обеспечивает длительную автономную работу прибора:
    • В двухканальных моделях 190-XX2 время автономной работы составляет 4 часа (со штатным аккумулятором BP290) или до 8 часов (с дополнительно приобретаемым аккумулятором BP291);
    • Зарядка запасного аккумулятора обеспечивается дополнительно приобретаемым внешним зарядным устройством EBC290;
  • Отсек аккумулятора снабжен легко снимающейся крышкой для быстрой замены аккумуляторов;
  • Удобный слот на основе стандартного замка Kensington® для защиты прибора от несанкционированного доступа при хранении.

Технические характеристики осциллографа Fluke 190-502:

Параметр Значение
Частотный диапазон 500 МГц
Количество каналов 2 канала
Скорость выборки реального времени 5 Гвыб/с
Входы 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ
Независимые «плавающие» изолированные входы До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей
Чувствительность входов 2 мВ — 100 В/дел
Режимы синхронизации Connect-and-View™
свободный прогон
одиночный снимок
срез
задержка
двойной фронт
видео
видеолиния
настраиваемая ширина импульса
N-й цикл
Источник синхронизации Любой входной канал осциллографа или внешний источник через вход мультиметра
Регистрация выбросов 8 нс
Измерения осциллограмм Курсор 7
Автоматические 30
Максимальная длина записи Режим ScopeRecord 30 000 точек
Режим осциллографа 10 000 точек на входной канал
Послесвечение Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы
Сравнение осциллограмм Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия
Характеристики цифрового мультиметра
Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) 4-мм разъемы типа «банан», полностью изолированные от входов и заземления осциллографа
Максимальное разрешение 5 000 отсчетов
Режимы измерений Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура °C или °F (с дополнительно приобретаемым преобразователем)
Память Экран + настройки 30
Запись 10
Дисплей цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением
Условия хранения и эксплуатации
Рабочая температура от 0 до 40 °C (с аккумулятором)
от 0 до 50 °C (без аккумулятора)
Температура хранения от –20 до 60 °C
Рабочая высота

До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В

До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В
Характеристики безопасности
Электробезопасность 1000 В КАТ. III/600 В КАТ. IV (EN61010-1)
Механические и другие характеристики
Гарантия 3 года на прибор
Габаритные размеры 270 x 190 x 70 мм
Масса 2,2 кг

Комплект поставки Fluke 190-502:

№ Наименование Fluke 190-502
1 Двухканальный портативный осциллограф Fluke 190-502 1
2 Комплект SCC290 (комплект ПО FlukeView + жёсткий футляр-кейс для переноски C290) -
3 VPS410 комплект щупов для измерения напряжения (один красный, один синий) 1
4 TL175 комплект безопасных измерительных проводов TwistGuard™ (красный и черный) 1
5 BC190 зарядное устройство/сетевой адаптер 1
6 BP290 литий-ионная батарея 2400 мАч 1
7 Наручный ремень (прикреплен к прибору) 1
8 Наручный ремень 1
9 Руководство пользователя на нескольких языках на компакт-диске 1
10 Демонстрационная версия FlukeView ScopeMeterDdemo (ограниченная функциональность) 1
11 Интерфейсный кабель USB 1
Преимущества
  • Два электрически изолированных входа
  • Поддержка стандарта безопасности КАТ. III 1000 В/КАТ. IV 600 В
  • Диапазон частот 500 МГц
  • Высокая частота выборки 5 Гвыб/с с разрешением 200 мс
  • Большой объем памяти: захват осциллограмм размером 10 000 выборок на канал для детального изучения сигнала
  • Отдельный цифровой мультиметр с 5 000 отсчетов (в двухканальных моделях)
  • Непрерывная автосинхронизация Connect-and-View, синхронизация по одиночному событию, по ширине импульса и по видеосигналу
  • Режим регистратора ScopeRecord — запись осциллограмм в течение 48 часов
  • Регистрация тенденций с записью характеристик сигнала в течение 22 дней
  • Расширенные возможности автоматических измерений мощности (Vpwm, В∙А, Вт, коэффициент мощности) и временных параметров (мА∙с, В/с, Вт/с)
  • Категория пыле- и влагозащищенности IP-51 для суровых промышленных условий
  • Изолированные порты USB для запоминающих устройств и связи с компьютером
Комплектация
  • Осциллограф Fluke 190-50
  • Наборы пробников VPS410 (один красный, один синий)
  • Набор безопасных тестовых проводников TL175 TwistGuard™ (красный и черный)
  • Зарядное устройство/адаптер питания BC190
  • Литий-ионный аккумулятор BP290 2 400 мА/ч
  • Ремешок на руку (прикреплен к прибору)
  • Плечевой ремень
  • Компакт-диск с руководствами пользователя на нескольких языках
  • Демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью)
  • Кабель USB
  • Цветной осциллограф Color ScopeMeter, 500 МГц, 2 канала, с доп. входом цифрового мультиметра
