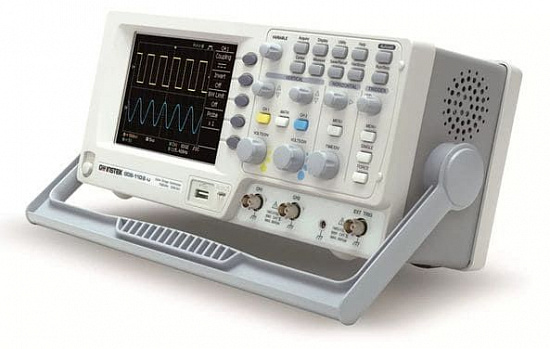

| Канал вертикального отклонения |
| Число каналов |
2 |
| Полоса пропускания (-3 дБ) |
0 … 100 МГц
Ограничение полосы пропускания до 20 МГц |
| Коэффициент отклонения |
2 мВ/дел … 5 В/дел (шаг 1-2-5) |
| Погрешность установки |
± 3 % |
| Время нарастания |
<3,5 нс |
| Входной импеданс |
1 МОм (+2 %) / 16 пФ |
| Максимальное входное напряжение |
300 В (DC+AС пик, до 1 кГц) |
| Диапазон смещения |
±0,4 В - при 2 мВ/дел ... 50 мВ/дел
± 4 В - при 10 мВ/дел ... 500 мВ/дел
± 40 В - при 1 В/дел ... 5 В/дел |
| Режимы работы |
Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2 |
| Математика |
+, - ;БПФ |
| Кенел горизонтального отклонения |
| Коэффициент развертки |
1 нс/дел … 10 с/дел (шаг 1-2-5), самописец 250 мс/дел – 10 с/дел |
| Погрешность установки |
± 0,01 % |
| Режимы работы |
Основной, задержанный, ZOOM окна, самописец, X-Y |
| Синхронизация |
| Источники синхросигнала |
Канал 1, канал 2, сеть, внешний |
| Режимы запуска развертки |
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, по длительности импульса (20 не... 10 с), задержаный (100 нс...1,3 мс), по событию (2...65000), по уровню (ТТЛ, ЭСЛ, ± 12 В) |
| Связь входа синхронизации |
ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
| Чувствительность синхронизации |
0…25 МГц: 0,5 деления или 5 мВ
25 МГц – 60/100: 1,5 деление или 15 мВ |
| Аналогово-цифровое преобразование |
| Разрешение по вертикали |
8 бит |
| Частота дискретизации |
250 МГц (обеспечивает наблюдение однократных сигналов с полосой спектра до 25 МГц без интерполяции) |
| Эквивалентная частота дискретизации |
25 ГГц |
| Длина записи |
4 кБ |
| Пиковый детектор |
10 нс |
| Режимы работы |
Выборка, пиковый детектор (> 10 нс); усреднение (2 /…/ 256) |
| Автоматическое измерение |
| Функции по вертикали |
U пик-пик; U; U ср. кв.; U0; -U; +U; U макс.; U мин. |
| Функции по горизонтали |
f; T; t нарастания; t среза; +х; -х; коэф. Заполнения |
| Дополнительные возможности |
| Интерфейс |
USB, SD |
| Автоустановка |
В/дел, с/дел, параметры синхросигнала |
| Режим X-Y |
X - кан 1; Y - кан 2; разность фаз < 3° до 100 кГц |
| Внутренняя память |
Запись/считывание: 15 осциллограмм; 15 профилей |
| Общие характеристики |
| ЖК-дисплей |
Цветной, TFT, 5,6 дюймов, 8 х 10 дел (разрешение 320 х 240) |
| Напряжение питания |
100 … 240 В, 48 … 63 Гц (автовыбор) |
| Габаритные размеры |
140 х 142 х 310 мм |
| Масса |
2,5 кг |
