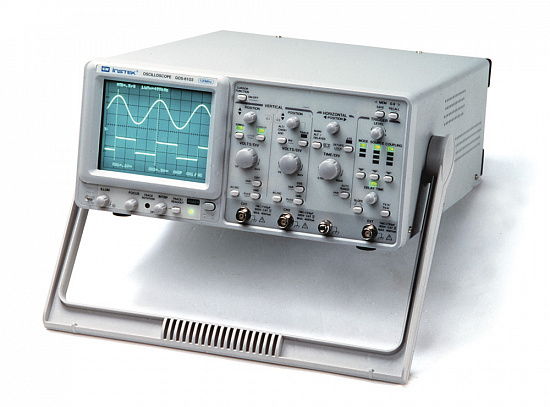

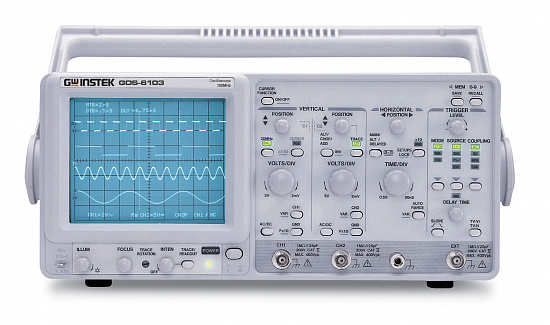

| Канал вертикального отклонения |
Полоса пропускания |
0…100 МГц (-3дБ) (0…20 МГц при 2 мВ/дел) |
| Коэф. отклонения (Коткл.) |
2 мВ/дел…5 В/дел (шаг 1-2-5) |
| Погрешность установки Коткл |
±3% при размере изображения 5дел. |
| Регулировка Коткл |
Плавное перекрытие в 2,5раза |
| Время нарастания |
3,5нс ( 17,5нс при 2мВ/дел) |
| Входной импеданс |
1 МОм/25 пФ |
| Макс. входное напряжение |
400 В (DC+AСпик., до 1 кГц) |
| Режимы работы |
Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно |
| Канал горизонтального отклонения |
Коэф. развертки А (основная) |
50 нс/дел…0.5 с/дел (шаг 1-2-5), растяжка х10 |
| Погрешность установки Кразв. |
±3% (±5% при растяжке х10) |
| Регулировка Кразв |
Плавное перекрытие в 2,5 раза |
| Режимы отображения А и В |
А, В, А и В |
| Синхронизация |
Источники синхронизации |
Канал 1, канал 2, сеть, внешний |
| Режимы запуска разверток |
Автоколебательный, ждущий, ТВ (кадр, строка) |
| Фильтры синхронизации |
Связь по постоянному или переменному току, ФНЧ, ФВЧ |
| Уровень внеш. синхронизации |
До 400 В (DC+Acпик., до 1кГц) |
| Вход внешней синхронизации |
1 МОм/25 пФ |
| Выход синхросигнала |
Напряжение 25мВ/дел на 50 Ом, частота 0…10 МГц |
| Курсорные измерения |
Функции |
DV, DV%, DVdB, DТ, 1/DТ, DТ%, D |
| Разрешение |
1/100 деления |
| Диапазон эфф. измерений |
По вертикали ±3 дел., по горизонтали ±4 дел. |
| Погрешность измерения |
±3% в эффективном диапазоне |
| Автоматические измерения (GOS-6103C) |
Функции |
Частота, период, длительность импульса, скважность |
| Частотный диапазон |
50 Гц…100 МГц |
| Формат индикации |
6 цифр, включая десятичные разряды |
| Погрешность измерения |
± 0,01% (1кГц…100 МГц), ± 0,05% (50 Гц…1 кГц) |
| X-Y вход |
Полоса пропускания |
0…500 кГц (-3 дБ) |
| Коэффициент отклонения |
2 мВ/дел… 5 В/дел (±3%), внешний вход 0,1 В/дел (±5%) |
| Разность фаз X-Y |
3° в диапазоне 0…50 кГц |
| Z-вход |
Частотный диапазон |
0…5МГц |
| Чувствительность |
5 В (макс. до 30 В DC+Acпик., до 1 кГц) |
| Входное сопротивление |
5 кОм |
| ЭЛТ |
Размер экрана |
810дел. (1дел.=10мм) |
| Напряжение ускорения |
16 кВ (GOS-6013 / GOS-6103C), 12кВ (GOS-6112) |
| Общие данные |
Напряжение питания
Потребляемая мощность
Габаритные размеры
Масса
|
100 В / 120 В /230В±10%, 50/60 Гц
90ВА
310150455 мм
9.0 кг
|
| Комплект поставки |
Шнур питания (1), делитель х1 / х10 (2) |
