| Полоса пропускания |
200 МГц |
| Аналоговые каналы |
2 |
| Логические каналы |
8 для моделей MSOX (или моделей DSOX после апгрейда) |
| Частота дискретизации |
2 Гвыб/с на половине каналов, 1 Гвыб/с на всех каналах |
| Глубина памяти |
100 Квыб |
| Вертикальное разрешение |
8 бит |
| Коэффициент отклонения |
2 мВ/дел - 5 В/дел |
| Погрешность коэффициента усиления на постоянном токе |
2 мВ/дел - 10 мВ/дел: ± 4%
10 мВ/дел - 5 В/дел: ± 3% |
| Горизонтальное разрешение |
2,5 пс |
| Коэффициент развертки |
5 нс/дел - 50 с/дел |
| Ограничение полосы пропускания |
20 МГц |
| Входной импеданс |
1 МОм, 18 пФ |
| Погрешность временной базы |
25 ± 5 ppm |
Режимы сбора данных:
Нормальный
С усреднением
Сегметированный
С обнаружением пиков
Режим высокого разрешения |
Отображение собранных данных на экране в реальном времени
Число усреднений 2, 4, 8,16, 32, 64… до 65 536
Период захвата не менее 19 мкс
Захват глитчей длительностью от 500 пс
Разрешение 12 бит при развертке ≥ 20 мкс/дел |
Режимы запуска:
Принудительный
По перепаду
По ТВ сигналу
По длительности импульса
Логический |
Немедленный запуск при нажатии клавиши на панели
Запуск по положительному или отрицательному перепаду сигналав любом канале
Запуск по стандартному сигналу NTSC, PAL или SECAM
Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с)
Запуск по логической комбинации двух активных каналов |
| Измерения |
25 автоматических измерений |
| Математические функции |
Сложение, вычитание, умножение, БПФ |
Логические каналы
Количество каналов
Частота дискретизации
Динамический диапазон |
8 (для моделей MSOX или моделей DSOX после апгрейда)
1 ГВыб/с
± 10 В |
Генератор сигналов
Частота
Формы сигнала |
0,1 Гц – 20 МГц
Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение |
| Дисплей |
8,5-дюймовый цветной WVGA TFT LCD |
| Скрорость обновления дисплея |
50 000 осцилограмм в секунду |

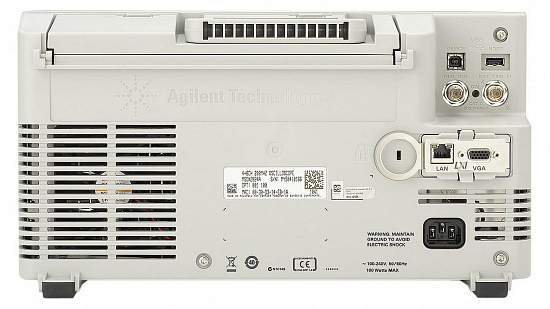

Интерфейс:
Стандартно
Опционально |
USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями
USB порт для удаленного управления с ПК GPIB, LAN, VGA |
| Габаритные размеры |
38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина) |
| Вес |
3,85 кг |
