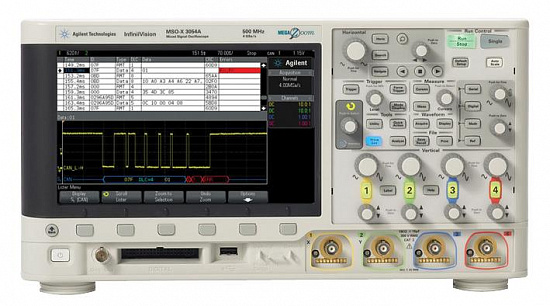

| Полоса пропускания |
200 МГц |
| Частота дискретизации |
4 Гвыб/с на половине каналов, 2 Гвыб/с на всех каналах |
| Глубина памяти |
2 Квыб (4 Мвыб опционально) |
| Число каналов |
4 |
| Вертикальное разрешение |
8 бит |
| Коэффициент отклонения |
2 мВ/дел - 5 В/дел |
| Погрешность коэффициента усиления на постоянном токе |
± 2% |
| Горизонтальное разрешение |
2,5 пс |
| Коэффициент развертки |
5 нс/дел - 50 с/дел |
| Ограничение полосы пропускания |
20 МГц |
| Входной импеданс |
1 МОм/50 Ом, интерфейс AutoProbe |
| Погрешность временной базы |
25 ± 5 ppm |
|
Режимы сбора данных:
Нормальный
С усреднением
Сегметированный
С обнаружением пиков
Режим высокого разрешения |
Отображение собранных данных на экране в реальном времени
Число усреднений 2, 4, 8,16, 32, 64… до 65 536
Период захвата не менее 19 мкс
Захват глитчей длительностью от 250 пс
Разрешение 12 бит при развертке ≥ 20 мкс/дел |
Режимы запуска
Принудительный
По перепаду
По длительности импульса
По ранту
По ТВ сигналу
По сигналам шин
По комбинации
Прочие |
Немедленный запуск при нажатии клавиши на панели Запуск по положительному или отрицательному перепаду сигнала в любом канале
Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 2 нс до 10 с)
Запуск по ранту
Запуск по стандартному сигналу NTSC, PAL или SECAM
Запуск по сигналам шин USB, I²C, SPI, RS232, UART, CAN, LIN, и I²S
Запуск по комбинации аналоговых или цифровых каналов
Прочие режимы запуска, см. подробные технические характеристики |
| Измерения |
34 автоматических измерения |
| Математические функции |
Сложение, вычитание, умножение, дифференцирование, интегрирование, извлечение корня, БПФ |
Логические каналы
Количество каналов
Частота дискретизации
Динамический диапазон |
16 (для моделей MSOX или DSOX после апгрейда)
1 ГВыб/с
± 10 В |
Генератор сигналов
Частота
Формы сигнала |
0,1 Гц – 20 МГц
Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение |
| Дисплей |
8,5-дюймовый цветной WVGA TFT LCD |
| Скрорость обновления дисплея |
1 000 000 осцилограмм в секунду |
Интерфейс
Стандартно
Опционально |
USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями
USB порт для удаленного управления с ПК
GPIB, LAN, VGA |
| Габаритные размеры |
38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина) |
