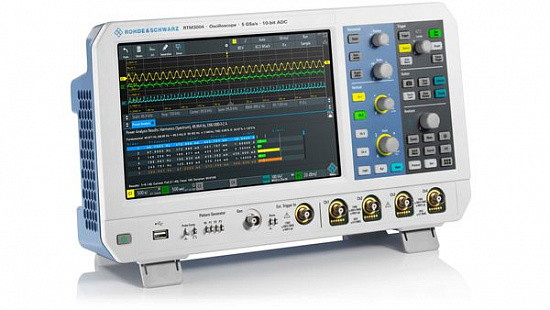

| Система вертикального отклонения
|
| Количество каналов
| 2
|
| Полоса пропускания (–3 дБ)
| 100 МГц
|
| Время нарастания (расчетное)
| 3,5 нс
|
| Входной импеданс
| 50 Ом ± 1,5 % (изм.),
1 МОм ± 1 % (изм.) || 14 пФ ± 1 пФ (изм.)
|
| Чувствительность по входу при максимальной полосе пропускания во всех диапазонах
| при 1 МОм
| от 500 мкВ/дел. до 10 В/дел
|
| при 50 Ом
| от 500 мкВ/дел. до 1 В/дел.
|
| Точность усиления по постоянному напряжению (смещение и позиция =" 0, максимальное изменение рабочей температуры ±5 °C после саморегулировки)
| входная чувствительность
> 5 мВ/дел
| ±1,5 % полной шкалы
|
входная чувствительность
≤ 5 мВ/дел
| ±2 % полной шкалы
|
| Разрешение АЦП
| 10 бит, до 16 бит при прореживании с высоким разрешением
|
| Система сбора данных
|
| Максимальная частота дискретизации (в реальном масштабе времени)
| 2,5 млрд отсчетов/с; 5 млрд отсчетов/с в режиме чередования
|
| Память для собранных данных
| стандартная
| 40 млн отсчетов (80 млн отсчетов в режиме чередования)
|
| с опцией RTM-K15
| 400 млн отсчетов сегментированной памяти
|
| Система горизонтального отклонения
|
| Диапазон временной развертки
| выбирается от 0,5 нс/дел до 500 с/дел
|
| Система синхронизации (запуска)
|
| Типы запуска
| базовая модель
| по фронту, по длительности, по видеосигналу (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), по шаблону, по строке, по последовательной шине, по тайм-ауту
|
| опция
| I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, ARINC 429, MIL-STD-1553
|
| Опция смешанных сигналов MSO
|
| Цифровые каналы
| 16 (2 логических пробника)
|
| Частота дискретизации
| 1,25 млрд отсчетов/с
|
| Память для собранных данных
| стандартная
| 40 млн отсчетов (80 млн отсчетов в режиме чередования)
|
| с опцией RTM-K15
| 400 млн отсчетов сегментированной памяти
|
| Генератор сигналов
|
| Разрешение, частота дискретизации
| 14 бит, 250 млн отсчетов/с
|
| Амплитуда
| высокое-Z
| от 20 мВ до 5 В (размах)
|
| 50 Ом
| от 10 мВ до 2,5 В (размах)
|
| Смещение постоянной составляющей
| высокое-Z
| ±5 В
|
| 50 Ом
| ±2,5 В
|
| Диапазоны частот формируемых сигналов
| синусоидальный
| от 0,1 Гц до 25 МГц
|
| импульсный/прямоугольный
| от 0,1 Гц до 10 МГц
|
| пилообразный/треугольный
| от 0,1 Гц до 1 МГц
|
| шумовой
| макс. 25 МГц
|
| Произвольный
| частота дискретизации; глубина памяти
| макс. 10 млн отсчетов/с; 32 тыс точек
|
| Общие данные
|
| Экран
| 10,1" WXGA цветной TFT дисплей (1280 × 800 пикселей)
|
| Интерфейсы
| USB (хост) с MTP, USB (устройство), LAN, мощный веб-сервер для дис- танционного отображения и работы
|
| Акустический шум
| максимальный уровень звукового давления на расстоянии 1,0 м
| 28,3 дБ(A)
|
| Габариты, Ш × В × Г
| 390 мм × 220 мм × 152 мм
|
| Масса
| 3,3 кг
|
