О товаре

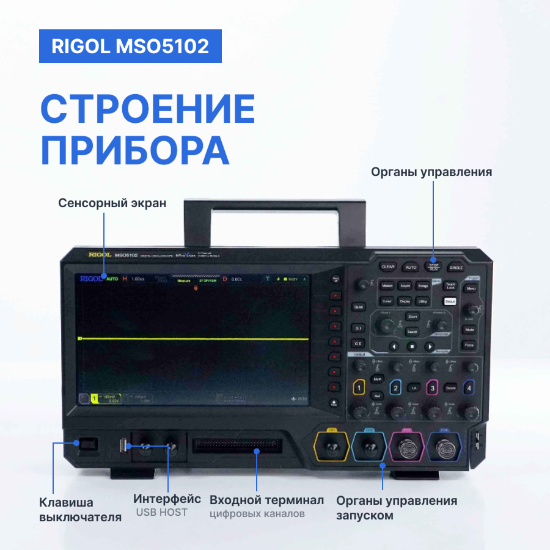

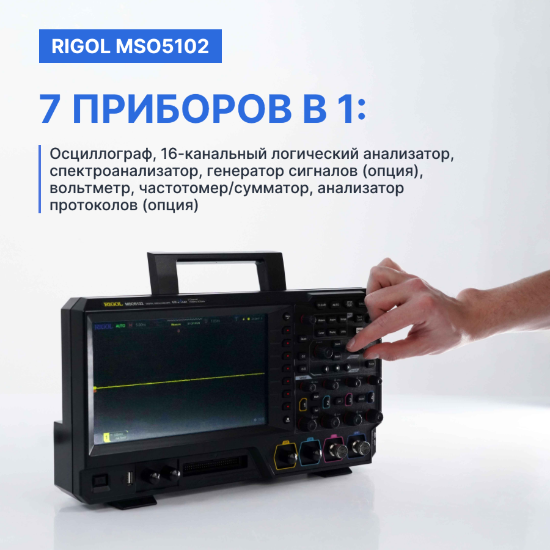

Цифровой осциллограф Rigol MSO5102 оснащен 16 дискретными и двумя аналоговыми каналами с полосой пропускания 100 МГц и может использоваться для работы со смешанными сигналами, с поддержкой расширения базового перечня функций с помощью дополнительных опций. 9-дюймовый сенсорный дисплей обеспечивает простоту и наглядность управления, а широкий перечень интерфейсов, включая USB, Ethernet, HDMI и пр., позволяет легко встраивать цифровой осциллограф в состав лабораторных систем. По сравнению с младшими сериями линейки MSO данная модель поддерживает больший перечень декодируемых протоколов, а также обладает расширенной функциональностью благодаря реализации технологии UltraVision II.
Технические характеристики
| Номер в госреестре СИ |
82665-21 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
100 |
| Максимальная длина записи |
100 M |
| Частота дискретизации, Гвыб/сек |
8 |
| Тип отображения |
Цифровой |
| Количество цифровых каналов |
16 |
| Генератор сигналов |
Опция |
| Гарантия (мес.) |
36 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
367х200х130 |
| Вес нетто, кг |
3.2 |
Описание осциллографа цифрового двухканального бюджетного RIGOL MSO5102:
Отличительной чертой осциллографов серии RIGOL MSO5000 являются широкие возможности по апгрейду их параметров, включая возможность активации четырех каналов в двухканальных моделях и увеличения полосы пропускания базовых моделей осциллографов до 350 МГц, а также возможностью применять эти устройств для анализа источников питания

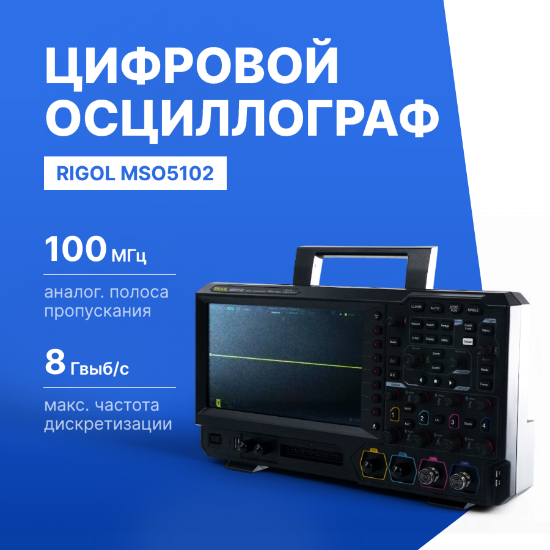

Цифровой осциллограф RIGOL Цифровой осциллограф RIGOL MSO5102 - 2-х канальный бюджетный цифровой осциллограф с полосой пропускания 100 МГц, с большим сенсорным цветным дисплеем и опциональной возможностью расширения функционала до 4-х аналоговых каналов плюс еще 16 цифровых каналов.
Основные характеристики цифрового осциллографа RIGOL MSO5102:
- 2 аналоговых (4 аналоговых + 16 цифровых, опционально).
- Полоса пропускания - 100 МГц.
- Время нарастания - от 3,5 нс

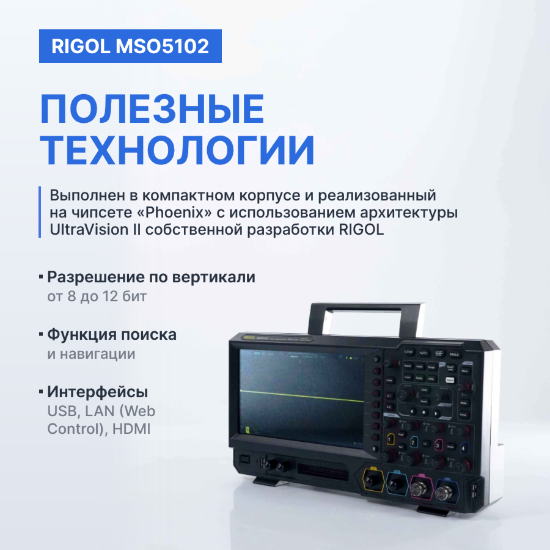

- Технология UltraVision 2.
- Максимальная частота дискретизации - 8 Гвыб/с (4 Гвыб/сек - два канала, 2 Гвыб/с каждый канал).
- Максимальная память - 100 М точек (200 М -опция).
- АЦП 8 бит.
- Скорость захвата 500000 осц./сек.
- Анализ осциллограмм (до 450000 кадров).
- Расширенная синхронизация (12 типов штатно), протоколы последовательных шин (опция) I2C, RS-232, UART, SPI, CAN, FlexRay, LIN, I2S, и MIL-STD-1553.
- Зональный запуск.
- Декодирование протоколов (опция)
- 41 тип автоизмерений.
- Математические функции.
- Статистика.
- БПФ.
- Цифровой вольтметр.
- Частотомер.
- Встроенный генератор (опция).
- Интерфейс: USB-host, USB-device, LAN (c VNC Web), HDMI; GPIB (опция).
- Дисплей: 9", цветной, сенсорный, 1024 х 600 пикс.
- Вес: 3,5 кг.
- Размеры: 367 x 200 x 130 мм.
