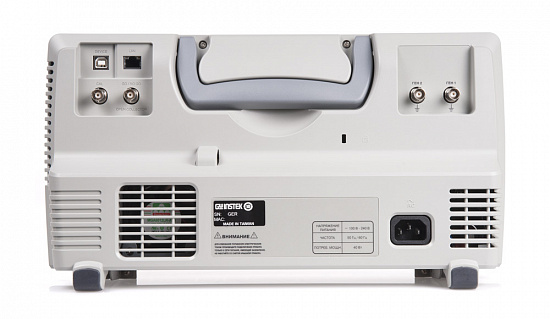

| Канал вертикального
| Число каналов
| 4 |
| отклонения
| Полоса пропускания (-3 дБ)
| 0…200 МГц
|
| Огранич. полосы пропуск.
| 20, 100 МГц
|
| Коэф. отклонения (Коткл.)
| 1 мВ/дел…10 В/дел
|
| Погрешность установки Коткл.
| ± 3 %
|
| Время нарастания
| ≤ 1,75 нс
|
| Входной импеданс
| 1 МОм (± 2 %) / 16 пФ
|
| Макс. входное напряжение
| 300 В (DC+AС пик), Кат I
|
| Математика
| +, -, х; ?, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з)
|
| Канал горизонтального отклонения
| Коэф. развертки (Кразв.)
| 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
|
| Погрешность установки Кразв.
| ± 0,005 %
|
| Режимы работы
| Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y
|
| синхронизация
| Источники синхросигнала
| любой из каналов, внеш. (Ext только 2 кан. мод.), сеть
|
| Режимы запуска развертки
| Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине; по скорости нарастания и спада.
|
| Связь входа синхронизации
| ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
|
| Чувствительность синхр.
| 1 дел
|
| Аналого-цифровое преобразование
| Разрешение по вертикали
| 8 бит
|
| Частота дискретизации
| 2 кан. модель: 1 ГГц/канал
4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал
|
| Интерполяция
| SinX/x
|
| Длина записи (макс.)
| 10 МБ/ на кан
|
| Режимы работы
| Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн.
|
| Курсорные измерения
| Функции
| DU; DT; 1/DT
|
| Автоматические измерения
| Функции по вертикали
| Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред;
выбросы на вершине и в паузе
|
| Функции по горизонтали
| f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза
|
| Измерение задержки
| FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
|
| Логический анализатор
| Максимальная вх. частота
| 200 МГц
|
| Частота дискредитации
| 1 ГГц/ на кан
|
| Число каналов
| 16 (D0-D15)
|
| Длина памяти (макс.)
| 10 МБ/ на кан
|
| Общий объем
| 2 ГБ
|
| Синхронизация
| по фронту, по последовательности (Pattern), по длит. импульса
Последов. шины (I2C, SPI, UART(RS232/ 422/ 485), паралл. шины CAN/ LIN
|
| Порог срабатывания
| TTL, CMOS (5В, 3.3В, 2.5В), ECL, PECL, 0V + опред. пользователем
|
Генератор сигналов произвольной формы
( MSO-72хххEA)
| Максимальная частота
| 25 МГц
|
| Частота дискретизации
| 200 МГц
|
| Разрешение ЦАП
| 14 бит
|
| Число каналов
| 2
|
| Формы сигнала
| синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненциальное нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac
|
| Амплитуда
| 20 мВ … 5 В п-п
|
| Дополнительные возможности
| Интерфейс
| USB, LAN
|
| Автоустановка
| В/дел, с/дел, параметры синхросигнала
|
| Технология VPO
| Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 120.000 осц./ с.
|
| Режим X-Y
| Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
|
| Внутренняя память
| Запись/считывание: 24 осциллограммы; 20 профилей
|
| Общие данные
| ЖК-дисплей
| Цветной (TFT) WVGA, диагональ 20 см, 8 ? 10 дел (разреш. 800 х 480)
|
| Напряжение питания
| 100…240 В, 48…63 Гц (автовыбор)
|
| Габариты, масс
| 384 х 208 х 127 мм, 2,8 кг
|
| Комплект поставки
| Шнур питания (1), осц. делитель 1:1/1:10 (2/4 по числу каналов), GTL-16E (16-кан лог. пробник), соед. кабель GTL-110 (2, BNC-BNC, для мод. MSO-72хххEA), РЭ (1)
|
