О товаре

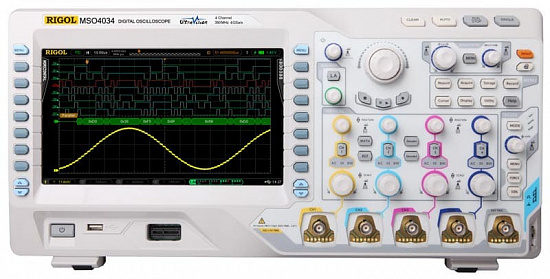

Цифровой осциллограф Rigol MSO4034 - это инновационное устройство с высокими техническими характеристиками и широкими возможностями анализа сигналов. С помощью уникальной технологии UltraVision осциллограф может захватывать до 110 тысяч осциллограмм в секунду и обеспечивать удобную навигацию по сигналу с помощью большой длины записи осциллограммы до 140 миллионов точек. Расширенная система синхронизации позволяет запускать осциллограф по различным сигналам шин, таким как I²C, RS-232, SPI, CAN, USB. Благодаря наличию 16-канального логического анализатора, этот осциллограф становится эффективным инструментом для проектирования и анализа устройств со смешанными сигналами.
Технические характеристики
| Номер в госреестре СИ |
54988-13 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
4 |
| Полоса пропускания, МГц |
350 |
| Максимальная длина записи |
140 M |
| Частота дискретизации, Гвыб/сек |
4 |
| Тип отображения |
Цифровой |
| Количество цифровых каналов |
16 |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
36 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
440х218х130 |
| Вес нетто, кг |
4.8 |
Описание осциллографа цифрового высокопроизводительного четырехканального RIGOL MSO4034:
RIGOL MSO4034 - высокопроизводительный четырехканальный осциллограф смешанных сигналов, отличается от моделей осциллографов серии RIGOL DS4000 наличием встроенного 16-канального логического анализатора в комплекте с логическим пробником.
Цифровой осциллограф RIGOL MSO4034 внесен в Госреестр СИ РФ за № 54988-13. В 2018 году срок официальной сертификации и действия Официального Свидетельства продлен до 17.06.2023.
Максимальная полоса пропускания осциллографа RIGOL MSO4034 - 300 МГц, количество аналоговых входных каналов 4 (плюс 16 цифровых каналов), имеются широкие возможности автоматических измерений со статистикой и многие другие полезные функции, что позволяет специалистам получить функционал более дорогих моделей от известных производителей за существенно более низкую цену.
По многим параметрам осциллограф смешанных сигналов RIGOL MSO4034 вполне соответствует самым высоким пользовательским требованиям, например, по величине стандартной памяти, составляющей значение в 140 миллионов точек, или чувствительность по амплитуде, минимальное разрешение которой составляет 1 мВ/Дел.
Функциональные возможности осциллографа RIGOL MSO4034:
- полоса пропускания 300 МГц;
- частота дискретизации: аналоговых каналов 4 ГВыб/сек, цифровых каналов 1 ГВыб/сек; стандартная глубина памяти: аналоговых каналов до 140 миллионов точек, цифровых – до 28 миллионов точек;
- 2 аналоговых входных канала;
- 16 цифровых каналов (логических) для каждой модели;
- скорость захвата осциллограмм: до 110 000 осциллограмм/сек по аналоговым каналам и до 85 000 осциллограмм/сек по цифровым;
- запись осциллограмм в режиме реального времени, последующее воспроизведение и анализ осциллограмм (стандартно до 200 000 фреймов);
- низкий уровень собственных шумов
- минимальное разрешение по вертикали 1 мВ/Дел.;
- инновационная технология обработки выходного сигнала “UltraVision”;
- расширенная система запуска;
- поддержка режима запуска по последовательным шинам (стандартно) и декодирования последовательных шин (опционально) как по аналоговым, так и цифровым каналам;
- большой набор встроенных интерфейсов: USB Host& Device, LAN(LXI-C), VGA, AUX,USB-GPIB(опционально); ЖК дисплей 9 дюймов (800х480), 256 уровневая градация отображения сигнала на дисплее.
Комплект поставки:
| №
| Наименование
| Количество
|
| 1
| Осциллограф смешанных сигналов RIGOL MSO4034
| 1 - шт
|
| 2
| Осциллографические щупы: пассивные пробники 500 МГц RP3500A
| 2 - шт
|
| 3
| Пробник логического анализатора RPL2316
| 1 - шт
|
| 4
| Сетевой кабель
| 1 - шт
|
| 5
| Пассивный низкоимпедансный пробник (1,5 ГГц) RP6150A
| 1 - шт
|
| 6
| Крышка на переднюю панель
| 1 - шт
|
| 7
| Краткое руководство по эксплуатации
| 1 - шт
|
