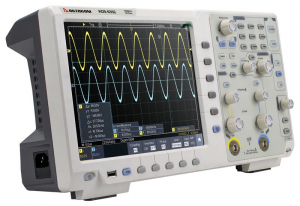

ADS-6332 Осциллограф цифровой

0 отзывов

Артикул: ADS-6332

Код товара: 10049883

Осциллограф цифровой ADS-6332_1
Посмотрите со всех сторон в 3D
Госреестр
Осциллограф цифровой ADS-6332_1
Актаком
Актаком
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Номер в госреестре СИ — 91998-24
  • Вид исполнения — Настольный
  • Количество аналоговых каналов — 2
  • Полоса пропускания, МГц — 350
Все характеристики Подробное описание
199 958 ₽ с НДС 22%
Аксессуары и расходники
Проверьте срок действия поверки
Затрудняетесь в выборе?

Закажите звонок от нашего специалиста

Дмитрий Иванов
Дмитрий Иванов Эксперт по измерительному оборудованию с опытом более 10 лет

О товаре

ADS-6332 - это двухканальный многофункциональный осциллограф с полосой пропускания 350 МГц. Он оснащен сенсорным мультитач дисплеем размером 10,4", позволяющим управлять прибором при помощи касаний и жестов. В стандартной поставке в одном корпусе объединены до 7 измерительных приборов. Удобный и функциональный, ADS-6332 идеально подходит для профессиональных задач.

Технические характеристики

Номер в госреестре СИ 91998-24
Вид исполнения Настольный
Количество аналоговых каналов 2
Полоса пропускания, МГц 350
Максимальная длина записи 400 M
Частота дискретизации, Гвыб/сек 5
Максимальная частота захвата, осц/с 600000
Вертикальная развертка 1 мВ/дел - 10 В/дел
Горизонтальная развертка 1нс/дел - 1000 нс/дел
Точность временной развертки, ppm ±2,5
Вертикальное разрешение (A/D), бит 8
Режимы входа открытый, закрытый, земля
Тип отображения Цифровой
Частотомер 2 Гц - полный диапазон, 6 цифр, фронт, однократный запуск
Генератор сигналов Опция
Математические функции +, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, пользовательские; Цифровые фильтры: ФВЧ, ФНЧ, полосовой, режективный
Интерфейс USB-host, USB-device, LAN, Trig Out (Pass/Fail), VGA
Дисплей диагональ 10,4” , ЖК, сенсорный тачскрин
Гарантия (мес.) 14
Страна производитель Китай
Габаритные размеры, мм 422х226х135
Вес нетто, кг 5

Описание осциллографа цифрового ADS-6332:

Осциллограф цифровой АКТАКОМ ADS-6332, благодаря применению новейших разработок, обеспечивает высокую функциональность и отличные технические характеристики при доступной цене. Уже в стандартной поставке в одном корпусе объединены несколько измерительных приборов: двухканальный цифровой осциллограф, анализатор протоколов (I²C, SPI, RS-232, CAN), 4½-разрядный цифровой мультиметр с функцией регистрации данных, генератор сигналов 50 МГц, анализатор спектра на основе БПФ, измеритель АЧХ (диаграммы Боде) и 6-разрядный частотомер.

Осциллограф ADS-6332 имеет максимальную частоту дискретизации 5 Гвыб/с, высокую скорость захвата осциллограмм (до 600000 осц/с) и высокую глубину записи 400 млн. точек и большой 10,4" сенсорный (тачскрин) дисплей. Расширенная система синхронизации включает в себя, в том числе, и запуск по сигналам последовательных шин I²C, SPI, RS-232, CAN.

Прибор является отличным инструментом для использования в научно-исследовательских лабораториях, на производстве и в сфере образования.

Технические характеристики ADS-6332:

Характеристики Значения

Полоса пропускания

 350 МГц

Количество каналов

 2

Скорость захвата осциллограмм

 600 000 осц/сек

Регистрация

 Режим Обычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время) 5 Гвыб/сек (2,5 Гвыб/сек на канал)

Вход

 Связь по входу открытый, закрытый, земля
Входной импеданс 1 MΩ±2% в параллель 15 пФ±5 пФ
50 Ом
Учет ослабления пробников 0.001X - 1000X
Максимальное входное напряжение 1 MОм: ≤300 Вскз, 400 Вп-п (DC+AC)
50 Ом: 5 Вскз
Ограничение полосы пропускания 20 МГц, полный диапазон
Изолированность каналов 50 Гц: 100 : 1
10 МГц: 40 : 1
Задержка между каналами (типичное) 150 пс

Параметры горизонтальной системы

 Интерполяция sin (x)/x
Глубина записи 400 М точек
Коэффициент развертки 500 пс/дел ~ 1000 с/дел, с шагом 1~2~5

Погрешность времени выборки и времени задержки

±2,5 ppm

Параметры вертикальной системы

 АЦП 8 бит

Вертикальное отклонение

1 MОм: 1 мВ/дел ~ 10 В/дел
50 Ом: 1 мВ/дел ~ 1 В/дел
Полоса пропускания для аналогового периодического сигнала 350 МГц
Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания ≤0,7 нс (типичное)

Погрешность коэф. усиления

±3% ≤1 мВ
±2% ≥2 мВ

Измерения

 Курсорные ΔV и ΔT между курсорами, авто
Автоматические Period, Frequency, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Screen Duty, Delay A→B ↑, Delay A→B↓, CycleRMS, Cursor RMS, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area
Математические операции +, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, пользовательские;
Цифровые фильтры: ФВЧ, ФНЧ, полосовой, режективный
Сохранение во внутреннюю память 100 осциллограмм
Фигуры Лиссажу (X-Y) Диапазон: полный
Сдвиг фаз: ±3 градуса

Частотомер

 Диапазон 2 Гц - полный диапазон
Разрядность 6 цифр
Тип запуска Фронт, однократный запуск
Декодирование сигналов последовательных шин   I²C, SPI, RS-232/UART, CAN

Комплект поставки осциллографа:

  • Осциллограф ADS-6332 - 1 шт.
  • Осциллографические щупы - 2 шт.
  • Сетевой кабель - 1 шт.
  • USB кабель для подключения к ПК - 1 шт.
  • Руководство по эксплуатации (краткая инструкция) - 1 шт.

Дополнительная комплектация:

  • Миниклипса АСА-2554.
  • SDS bag Сумка для переноски.
  • Пробники осциллографические пассивные: HP-9100, HP-9101R, HP-9150, HP-9151R, HP-9250, HP-9251R, HP-9258, HP-9258R, HP-6350, HP-6351R, P6501R.
  • Пробники осциллографические дифференциальные: DP-20K, DP-25, DP-30HS, DP-40LV, DP-50, DP-100, DP-16K, DP-22Kpro.
  • Пробники осциллографические токовые: PA-622, PA-655, PA-677, PA-699.
  • Пробники осциллографические высоковольтные: АСА-6039, HVP-15HF, HVP-28HF, HVP-08.
Преимущества
  • 2 аналоговых канала
  • Полоса пропускания 350 МГц
  • Частота дискретизации до 5 Гвыб/сек
  • Глубина записи до 400 М точек
  • Максимальная скорость захвата осциллограмм 600000 осц/сек.
Комплектация
  • Осциллограф цифровой ADS-6332
  • Осциллографический щуп (2 шт.)
  • Сетевой кабель
  • USB кабель для подключения к ПК
  • Руководство по эксплуатации
