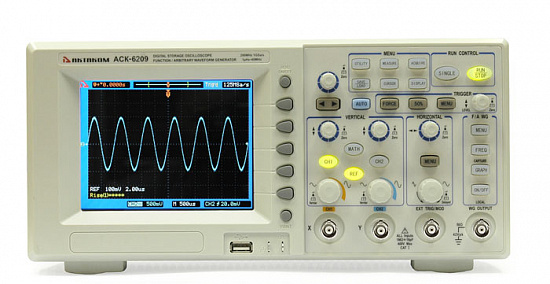

АСК-6209 Осциллограф цифровой

Описание цифрового осциллографа АСК-6209

Осциллограф цифровой АСК-6209 предназначены для исследования формы электрических сигналов путем визуального наблюдения на жидкокристаллическом дисплее и измерения их амплитудных и временных параметров. Принцип действия осциллографа основан на аналого-цифровом преобразовании входного сигнала с задаваемой частотой дискретизации, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее.

2 канала. Полоса пропускания - 200 МГц. Частота дискретизации - 1 Гвыб/с. Эквивалентная частота дискретизации - 50 Гвыб/с. Память до 2,4М точек. Входной импеданс: 1 МОм / 18 пФ. Курсорные измерения. 28 автоизмерений. Матем. функции. БПФ (5 окон). Интерполятор: линейный, Sin(x)/x. Встроенный генератор 1мкГц...40 МГц; 30 форм сигналов; АМ, ФМ, ШИМ, ФМн, ЧМн, DCOM; свипирование и выдача пачек. Запись/воспроизведение до 1000 кадров. Хранение: 10 осциллограмм и настроек. Интерфейс: USB-host, USB-device. RS-232, PASS/FAIL. Дисплей: цветной, TFT, 320х240. Вес: 2,5 кг. Размеры: 320 x 155 x 123 мм

Особенности цифрового осциллографа АСК-6209:

• автоматические измерения: 12 по напряжению, 16 во временной области
• курсорные измерения: ручные, слежение, авто
• хранение: 10 осциллограмм, 10 установок, маска Pass/Fail
• ограничение полосы: 20 МГц
• функция усреднения (2..256)
• пиковый детектор
• автоматический покадровый регистратор цифровые фильтры: НЧ, ВЧ, полосовой, режективный
• интерполяция: Sin(x)/x, линейная
• математические операции: сложение, вычитание, умножение
• быстрое преобразование Фурье (5 окон), 1024 точек
• регулируемый гистерезис уровня запуска
• режимы растяжки, X-Y, самописец
• встроенный 5-разрядный частотомер с запуском с передней панели
• защита от несанкционированного доступа с паролем
• тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!
• сохранение на USB-устройство
• РУССКОЯЗЫЧНОЕ МЕНЮ!!!

Технические характеристики цифрового осциллографа АСК-6209:

• 2 канала + внешний запуск
• максимальная полоса пропускания: 200 МГц (1 канал), 160 МГц (2 канала)
• максимальная частота дискретизации в режиме реального времени: 1 Гвыб/сек
• частота дискретизации в эквивалентном режиме: 50 Гвыб/сек
• объем памяти: максимальная - до 2,4 М точек (1,2М точек на канал)
• вертикальное разрешение: 8 бит
• коэффициент вертикального отклонения: 2 мВ/дел...10 В/дел, погрешность: ±3%
• время нарастания: 1,75 нс
• входной импеданс: 1 MОм ±2% 18 пФ ±3 пФ
• максимальное входное напряжение: 400 В пик-пик
• коэффициент развертки: 5 нс/дел…50 с/дел с шагом 1-2-5, погрешность: ±0,01%
• источник запуска: канал 1, канал 2, AC, внешний, внешний/5, по сети, поочередный
• тип входов: AC, DC, ФВЧ, ФНЧ
• тип запуска: фронт, импульс, видео с выбором строки (PAL, SECAM, NTSC)

Параметры сигнала

• Форма сигнала:
  30 типов, в т.ч. синус, меандр, импульс, треугольник и др.
• Максимальная длина записи:
  8К точек
• Разрешение по амплитуде:
  14 бит
• Дискретизация:
  200 Мвыб/с

Частотные характеристики

• Частота выходного сигнала
  1 мкГц...40 МГц (синус)
  1 мкГц...10 МГц (импульс)
  1 мГц...1 МГц (иные)
• Разрешение
  1 мкГц (синус, импульс, меандр)
  1 мГц (иные)
• Стабильность частоты
  ± 50 ppm

Амплитудные характеристики

• Амплитуда выходного сигнала (открытый)
  2 мВпик...20 Впик (≤20 МГц)
  2 мВпик...6 Впик (>20 МГц)
• Разрешение
  1 мкВпик (50 Ом)
  2 мкВпик (отрытый)
• Точность установки амплитуды
  ± (2%+1мВ) (f=1кГц, синус)
• Неравномерность АЧХ (синус, меандр, импульс)
  ±5% (≤5 МГц)
  ±10% (>5 МГц)
• Выходной импеданс
  50 Ом

Синусоида

• Коэффициент гармоник
  -50 дБн в диапазоне DC...5 МГц
  -45 дБн в диапазоне 5 МГц…10 МГц
  -40 дБн в диапазоне >10 МГц
• Общие искажения
  ≤0,2% (20 Гц…100 кГц)

Свипирование

• Тип свипирования
  по частоте: линейное
• Диапазон свипирования
  1 мкГц...40 МГц (≤6 Впик)
  1 мкГц...20 МГц (>6 Впик)
• Форма сигнала
  синус, меандр
• Цикл свипирования
  1 мс…500 с
• Направление свипирования
  вверх, вниз, вверх-вниз

Режим пачек импульсов

• Форма сигнала
  30 форм, в т.ч.синус, меандр, треугольник и т.д.
• Количество циклов
  1 ... 60000
• Частота выдачи пачек
  1 мГц...1 МГц

Амплитудная модуляция

• Форма несущей
  синус, меандр
• Модулирующий сигнал
  30 форм, в т.ч.синус, меандр, треугольник и т.д.
• Частота модуляции
  1 мГц...1 МГц
• Коэффициент модуляции
  0,0...120,0%

Частотная модуляция

• Форма несущей
  синус, меандр
• Модулирующий сигнал
  30 форм, в т.ч.синус, меандр, треугольник и т.д.
• Частота модуляции
  1 мГц...1 МГц
• Коэффициент модуляции
  0,1...99,9%

ШИМ модуляция

• Форма несущей
  импульс
• Модулирующий сигнал
  30 форм, в т.ч.синус, меандр, треугольник и т.д.
• Частота модуляции
  1 мГц...1 МГц
• Коэффициент модуляции
  1...99%

Частотная манипуляция

• Форма несущей
  синус
• Частота скачка
  1 мкГц...40 МГц
• Интервал модуляции
  1 мс...40 с

Фазовая манипуляция

• Форма несущей
  синус
• Фазовый сдвиг
  0..360°
• Интервал модуляции
  1 мс ... 40 с

DCOM модуляция

• Форма несущей
  синус, меандр
• Модулирующий сигнал
  30 форм, в т.ч.синус, меандр, треугольник и т.д.
• Частота модуляции
  1 мГц...1 МГц

Комплект поставки цифрового осциллографа АСК-6209:

• Прибор
• Сетевой шнур
• Пробник для осциллографа
• Краткое описание
• Руководство по эксплуатации*
• Программное обеспечение Aktakom DSO-PRO Long Программное обеспечение для настольных осциллографов
