Hantek DSO-5202B Осциллограф настольный

0 отзывов

Артикул: DSO5202B

Код товара: 324765

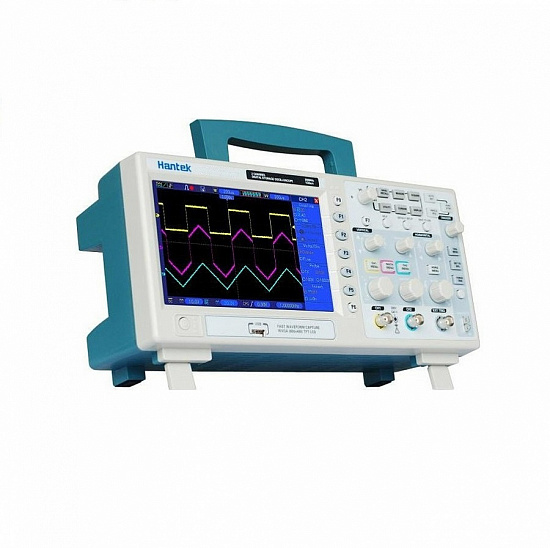

Настольный осциллограф Hantek DSO-5202B_1
Посмотрите со всех сторон в 3D
Настольный осциллограф Hantek DSO-5202B_1
Hantek
Hantek
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Вид исполнения — Настольный
  • Количество аналоговых каналов — 2
  • Полоса пропускания, МГц — 200
  • Максимальная длина записи — 1 M
Все характеристики Подробное описание
Снят с производства
Затрудняетесь в выборе?

Закажите звонок от нашего специалиста

Дмитрий Иванов
Дмитрий Иванов Эксперт по измерительному оборудованию с опытом более 10 лет

О товаре

Настольный осциллограф Hantek DSO-5202B - это высококачественный прибор, предназначенный для анализа и измерения электрических сигналов. Он обладает двумя каналами с полосой пропускания 200 МГц и максимальным разрешением 14 бит. Осциллограф оборудован встроенным частотометром для измерения частоты входных сигналов, а также функцией автоматического измерения амплитуды, частоты и других параметров. Прибор также оснащен большим и ярким дисплеем для удобного просмотра результатов измерений. Hantek DSO-5202B идеально подходит для использования в научных исследованиях, учебном процессе и профессиональной деятельности.

Технические характеристики

Вид исполнения Настольный
Количество аналоговых каналов 2
Полоса пропускания, МГц 200
Максимальная длина записи 1 M
Частота дискретизации, Гвыб/сек 1
Вертикальная развертка 2 мВ/дел - 5 В/дел
Горизонтальная развертка 4 нс/дел - 40 с/дел
Точность временной развертки, ppm ±50
Режимы входа AC, DC, GND
Тип отображения Цифровой
Генератор сигналов Нет
Математические функции FFT , + , - , * , / , X-Y
Интерфейс USB 2.0 Full Speed
Дисплей TFT ЖК 7 дюймов, 800 x 480 точек
Гарантия (мес.) 24
Страна производитель Китай
Габаритные размеры, мм 313х108х142
Вес нетто, кг 2.08

Отличительные особенности DSO-5202B:

  • Отличный промышленный дизайн. Клавиши для каждого канала, времени, триггера, мультиметра
  • Большой экран размером 7 дюймов с разрешением 800*480.
  • USB 2.0 интерфейс, usb host, легко управляется с ПК
  • Высокая скорость обновления (2500 кадров)
  • Высокие частоты дискретизации - 1ГГц, 25ГГц в эквивалентном режиме.
  • FFT , + , - , * , / ,X-Y, 23 вида автоматических измерений, проверка по шаблону
  • Разные режимы триггера, отдельная база времени для ALT триггера, легко наблюдать два сигнала с различными частотами, видео триггер.
  • Запись и сохранение сигналов

Технические характеристики серии DSO-5202B:

Характеристики Значения
Каналов 2
Аналоговая полоса пропускания 200 МГц
Время нарастания (Rise Time) 1.7 нс
Входной импеданс 1M
Входная чувствительность 2мВ/деление до 5В/деление
Связь на входе AC, DC and GND
Вертикальное разрешение 8 бит
Максимальное входное напряжение AC: 600V, DC: 800V
Дискретизация реального времени 1 ГГц при 1 канале, 0.5ГГц в 2-х канальном режиме.
Эквивалентная дискретизация 25 ГГц
Диапазоны времени 4 нс/деление до 40 с/деление
Память 1М замеров при одном канале, 512К замеров в двуканальном режиме
Точность временной задерджкм 50ppm
Точность усиления по DC +/- 4% для диапазона 5mV/div to 2mV/div
+/- 3% для диапазона 5V/div to 10mV/div
Режимы триггера Фронт, Пульс, Альтернативный, Видео (NTSC,PAL,SECAM)
Параметры Время задержки: 100нс-10с

Чувствительность триггера (по фронту):

DC: CH1/CH2 (типично) 1div от DC дло 10MHz; 1.5div от 10MHz
EXT(типично) 200мВ от DC до 40MHz
EXT/5(типично) 1В от DC до 40MHz
AC: Ослабляет сигналы ниже 10Hz
HF Reject: ослабляет сигнал выше 80kHz
LF Reject: ослабляет сигнал ниже 150kHz
Noise Reject: уменьшает чувствительность триггера

Дапазон уровня триггера
CH1,CH2: +-8 делений от центра экрана
EXT: ±-1.2В EXT/5: ±-6В

Точность уровня триггера
типично (для сигнала в фронтом около 20нс)
CH1,CH2: +-(0.3div * V/div) (в пределах 4 делений от центра)
EXT: ±-(6% установленного значения + 40mV)
EXT/5: ±-(6% установленного значения + 200mV)

Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону
Время установки: 20нс–10с

Условия по импульсу: >,<,=,не =, позитивный или негативный
Ширина импульса: 20нс-10с

Усоловия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM)
Автоматические измерения Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width
Курсорные измерения Ручные: разность напряжений, разность времени, частота.
Трассировка: напряжение и время по точкам сигнала.
Обработка сигнала CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail
Экран TFT ЖК 7 дюймов 800 x 480 точек
Интерфейс USB USB 2.0 Full Speed
Питание от сети 120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В
Размеры 313мм х 108мм (глубина) х 142мм (высота)
Вес 2.08 Кг
Преимущества
  • Отличный промышленный дизайн. Клавиши для каждого канала, времени, триггера, мультиметра
  • Большой экран размером 7 дюймов с разрешением 800*480
  • USB 2.0 интерфейс, usb host, легко управляется с ПК
  • Высокая скорость обновления (2500 кадров)
  • Высокие частоты дискретизации - 1ГГц, 25ГГц в эквивалентном режиме
  • FFT , + , - , * , / ,X-Y, 23 вида автоматических измерений, проверка по шаблону
  • Разные режимы триггера, отдельная база времени для ALT триггера, легко наблюдать два сигнала с различными частотами, видео триггер
  • Запись и сохранение сигналов
