Name: Осциллограф цифровой ручной ADS-2029
Brand: Актаком
SKU: ADS-2029
Availability: InStock

О товаре

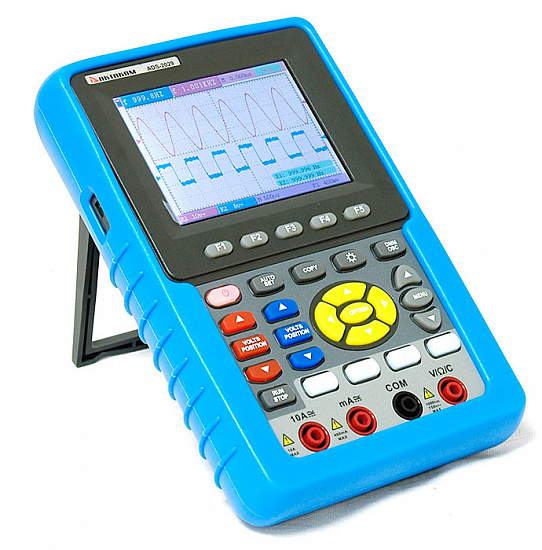

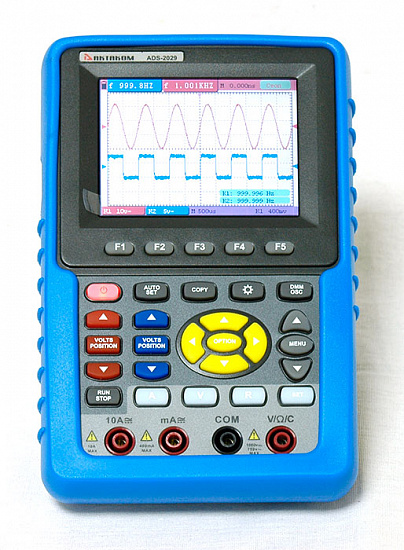

Портативный прибор АКТАКОМ ADS-2029 со встроенным мультиметром применяется для визуальных наблюдений параметров амплитуд колебаний и электрических импульсов, а также измерений характеристик постоянного и переменного тока и напряжения, емкости и сопротивления. Используется в радиотехнике, электронике и научно-исследовательских лабораториях. Модель совершает 20 измерений в авторежиме, а также производит курсорные замеры. Присутствуют математические операции: +, -, *, /, а также функция быстрого преобразования Фурье (четыре типа окон). Устройство может хранить в интегрированной памяти до 4 осциллограмм.

Технические характеристики

Измерение постоянного напряжения (до), В	1000
Измерение переменного напряжения (до), В	750
Измерение постоянного тока (до), А	10
Измерение переменного тока (до), А	10
Диапазон измерения электрической емкости	0 ... 100 мкФ
Диапазон измерения сопротивления	0 ... 40 МОм
Вид исполнения	Портативный
Количество аналоговых каналов	2
Полоса пропускания, МГц	20
Прозвонка цепи	Да
Тестирование диодов	Да
Максимальная длина записи	6 K
Частота дискретизации, Гвыб/сек	0.1
Вертикальная развертка	5 мВ/дел–5 В/дел
Горизонтальная развертка	5 нс/дел–100 с/дел
Вертикальное разрешение (A/D), бит	8
Режимы входа	AC, DC, GND
Тип отображения	Цифровой
Генератор сигналов	Нет
Интерфейс	USB host, USB device
Дисплей	цветной ЖКИ дисплей
Гарантия (мес.)	14
Страна производитель	Россия
Габаритные размеры, мм	180х115х40
Вес нетто, кг	0.645

Описание цифрового ручного осциллограффа ADS-2029:

Предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки. Прибор имеет изолированные входы осциллографа, а также гальваническую развязку входов осциллографа и мультиметра, что позволяет проводить наблюдение и измерение сигнала в системах с плавающим потенциалом.

Осциллограф - мультиметр. Полоса 20 МГц. 2 изолированных канала. Дискретизация 100 Мвыб/сек. Глубина записи 6 К точек на канал. Макс. входное напряжение 400 Впик. Вертикальное разрешение 8 бит. Коэффициент отклонения 5 мВ - 5 В/дел. Коэф. развертки 5 нс - 100 с/дел. 20 автоизмерений, курсорные измерения. Запуск по фронту и видео синхронизация с выбором строки. Встроенный мультиметр (3 3/4 разряда). Интерфейсы USB host, USB device. Аккумуляторное питание (7,4 В, 13500 мА·ч). Размеры 180 х 115 х 40 мм. Вес 645 г.

Гарантийный срок: 14 месяцев

Особенности цифрового ручного осциллографа ADS-2029:

Изолированные каналы: каналы осциллографа относительно от земли 1000:1; независимые входы осциллографа и мультиметра;
20 автоматических измерений: Vpp,Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B;
Курсорные измерения;
Управление SCPI-коммандами;
Режим мультиметра (3 3/4 разряда, 4000 отсчетов);
Режим X-Y;
Режим тестирования диодов;
Режим прозвонки цепи;
Пиковый детектор;
Функция усреднения (4...128);
Функция анализа спектра на основе БПФ (4 окна): прямоугольник, Blackman, Hanning, Hamming;
Интерполяция sin(x)/x;
Хранение осциллограмм: 4 осциллограммы;
Цветной ЖКИ дисплей;
Возможность сохранения на USB-устройство;
USB интерфейс для связи с ПК, программное обеспечение;
Автономная работа от встроенного аккумулятора.

Технические характеристики:

Параметр	Значение
В режиме осциллографа
Количество каналов	2 (изолированные)
Полоса пропускания	20 МГц
Максимальная частота дискретизации	100 Мвыб/сек
Время нарастания	17,5 нс
Вертикальная чувствительность	5 мВ/дел ... 5 В/дел
Вертикальное разрешение	8 бит
Погрешность измерения временных интервалов Однократный сигнал Усреднение >16	±(время выборки + 100ppm × измеренное значение + 0.6нс) ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Входной импеданс	1 МОм ± 2% в параллель 15 пФ ± 5 пФ
Максимальное входное напряжение	400 Впик (DC+AC, имп. 1 МОм, 10:1)
Входы	АС, DC, GND
Математические функции	Суммирование, вычитание, умножение, деление, инверсия
Коэффициент развертки	5 нс/дел ... 100 с/дел
Глубина записи	6 К на канал
Режимы синхронизации	фронт, видео, поочередный
В режиме осциллографа
Параметр	Значение	Погрешноть
Постоянное напряжение	100 мкВ ... 400 В 400 В...1000 В	±(1% + 1 е.м.р.) не нормируется
Переменное напряжение (40 Гц…400 Гц)	1 мВ ... 400 В 400 В...750 В	±(1% + 3 е.м.р.) не нормируется
Постоянный ток	10 мкА ... 10А	±(1% + 3 е.м.р.) на диапазоне до 10 мкА
Переменный ток	10 мкА ... 10 А	±(1,5% + 3 е.м.р.) на диапазоне до 10 мкА
Сопротивление	0,1 Ом ... 40 МОм	±(1% + 1 е.м.р.)
Емкость	51,2 нФ ... 100 мкФ	±(3% + 3 е.м.р.)
Общие характеристики
Параметр	Значение
Интерфейсы	USB host, USB device
Дисплей	3,7 дюйма цветной ЖКИ, разрешение 640x480 точек, 65536 цветов
Питание	7,4 В DC, 13500 мА·ч (Li-ion аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
Потребляемая мощность, не более	6 Вт
Примерное время работы от аккумулятора	до 4 часов
Габаритные размеры	180x115x40 мм
Масса	0,645 кг
Габаритные размеры в упаковочной таре	290х140х425
Масса в упаковочной таре	2,61 кг

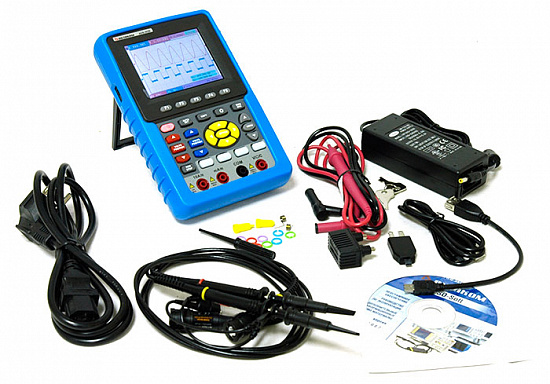

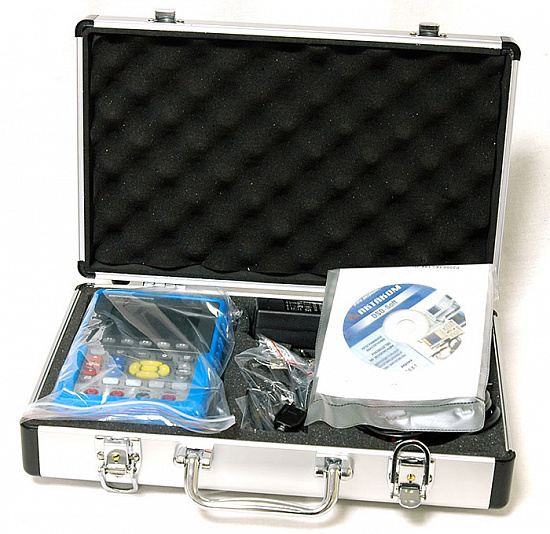

Комплект поставки:

№	Наименование	Количество
1.	Осциллограф цифровой ручной ADS-2029	1
2.	Сетевой адаптер	1
3.	Осциллографические щупы	2
4.	Измерительные щупы к мультиметру	2
5.	Модуль расширения для измерения малых емкостей	1
6.	USB кабель для подключения к ПК	1
7.	USB-переходник для подсоединения USB-устройства	1
8.	Устройство для калибровки осциллографических пробников	1
9.	Краткое руководство по эксплуатации	1
10.	Aktakom DSO-Soft Программное обеспечение для портативных осциллографов	1
