| Основные параметры
|
| Количество каналов
| 2, изолированные
|
| Полоса пропускания
| 200 МГц
|
| Режим регистрации
| выборка, усреднение (2..256), пиковый детектор, огибающая (2..256, AM)
|
| Интерполятор
| Sin (x)/x
|
| Компенсация пробников
| меандр, 1 кГц
|
| Скорость захвата осциллограмм
| 50000 осц./сек
|
| Максимальное напряжение
|
| Между изолированными каналами
| CAT II 1000 В, CAT III 600 В
|
| На BNC входе относительно земли
| CAT II 1000 В, CAT III 600 В
|
| Макс.входное напряжение
| CAT II 600 В, CAT III 300 В
|
| Вход
|
| Связь по входу
| открытый, закрытый, земля
|
| Входной импеданс
| 1 МОм ±1% || 15 пФ ±3 пФ
|
| Учет ослабления пробников
| 1X, 10X, 100X
|
| Параметры горизонтальной системы
|
| Макс. частота дискретизации
| 1 Гвыб/сек (один канал), 500 Мвыб/сек (каждый канал)
|
| Макс. глубина записи
| 240 К (один канал), 120 К (каждый канал)
|
| Коэффициент развертки
| 4 нс - 10 с/дел с шагом 1-2-4
|
| Диапазон
| ±6 делений
|
| Погрешность времени выборки и времени задержки
| ±20 ppm
|
| Параметры вертикальной системы
|
| Вертикальное отклонение
| 5 мВ/дел - 50 В/дел с шагом 1-2-5
|
| АЦП
| 8 бит
|
| Диапазон
| ±4 деления
|
| Полоса пропускания для аналогового сигнала
| 100 МГц
|
| Ограничение полосы пропускания
| 20 МГц
|
| Время нарастания
| ≤1,75 нс
|
| Погрешность коэф. усиления
| 5 мВ/дел - 50 В/дел: ≤±2%
|
| Измерения
|
| Курсорные
| Ручные, слежение, авто
|
| Автоматические
| Period, Frequency, Rise time, Fall time, P Duty cycle, N Duty cycle, Delay, P Pulse width, N Pulse width, P Overshoot, N Overshoot, Phase, Peak-Peak, Amplitude, High, Low, Max ,Min, Average, Cycle average, RMS, RMS cycle
|
| Математические операции
| +, -, *, / , БПФ
|
| БПФ
| 4 окна: Rectangle, Blackman, Hanning, Hamming
|
| Система запуска
|
| Источник запуска
| канал 1, канал 2, внешний
|
| Режим запуска
| авто, обычный, однократный
|
| Тип запуска
| Фронт, импульс, логика, по последовательной шине
|
| Блокировка уровня запуска
| 200 нс ~ 10 с
|
| Запуск по фронту
| нарастающий, спадающий, нарастающий и спадающий
|
| Запуск по длительности импульса
| (>, <, =) положительная полярность импульса (>, <, =) отрицательная полярность импульса
|
| Запуск по логической операции
| AND, OR, NAND, NOR
|

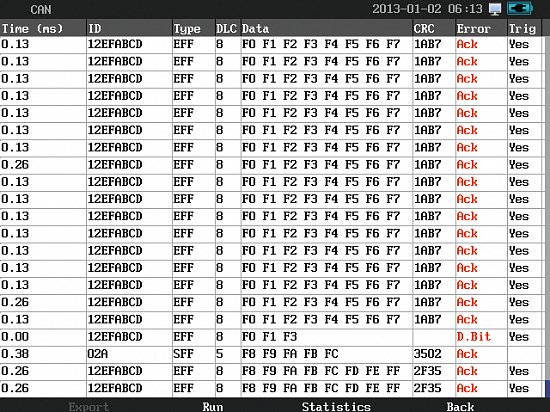

| Запуск по последовательной шине
| UART/RS-232, LIN, CAN, SPI, I²C, MIL-STD-1553B, ARINC429
|
| Режим связи
| DC, AC, ФВЧ, ФНЧ, шумоподавление
|

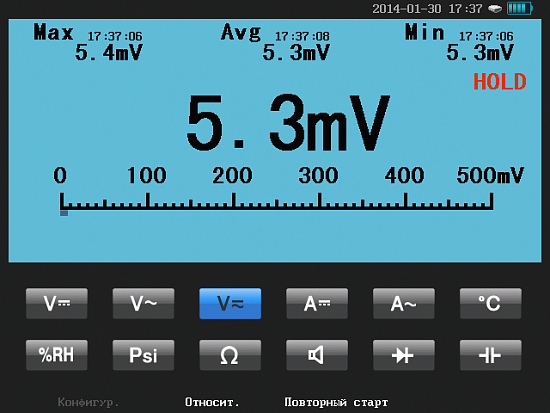

| Режим мультиметра
|
| Разрядность
| 6000 отсчетов
|
| Параметр
| Диапазон
| Базовая погрешность
|
| Постоянное напряжение
| 1 мВ...1000 В
| ±0,5%
|
| Переменное напряжение
| 1 мВ...750 В (10 Гц...20 кГц)
| ±1,0%
|
| Постоянное + переменное напряжение
| 1 мВ...750 В
| ±1,0%
|
| Постоянный ток
| в зависимости от подключаемого модуля (опция) или токовых клещей
|
| Переменный ток
| в зависимости от подключаемого модуля (опция) или токовых клещей
|
| Сопротивление
| 0 Ом...10 МОм
| ±1,0%
|
| 10 МОм...20 МОм
| ±3,0%
|
| 20 МОм...50 МОм
| ±5,0%
|
| Емкость
| 100 пФ...5 мкФ
| ±10,0%
|
| 5 мкФ...50 мкФ
| ±5,0%
|
| Тест диодов
| < 3,5 В
|
| Прозвонка
| < 50 Ом
|
| Режим измерения
| максимальное, минимальное, среднее, относительные измерения
|
| Регистратор
|
| Режим регистратора
| мультиметр, осциллограф, запись формы сигнала осциллографа
|
| Режим записи
| до заполнения, зацикливание
|
| Временная шкала
| мультиметр: 10 с/дел ... 20 мин/дел
|
| осциллограф: 10 с/дел ... 20 мин/дел
|
| запись формы: 10 мс/дел ... 2 мин/дел
|
| Режим воспроизведения
| есть
|
| Сохранение
| 2 ячейки на режим
|
| Общие данные
|
| Дисплей
|
| Тип дисплея
| Цветной дисплей 5,7”, TFT
|
| Разрешение
| 640 (по горизонтали) × 480 (по вертикали) точек
|
| Интерфейс
|
| Для связи с ПК
| USB-device, miniUSB-host
|
| Питание
|
| Напряжение
| 100-240 В, 50/60 Гц
|
| Батарея
| 6000 мАч / 7.4 В
|
| Время непрерывной работы/зарядки (типичное)
| Около 5 / 4 часов
|
| Массо-габаритные характеристики
|
| Габаритные размеры
| 254 мм × 60 мм × 160 мм (Д*В*Г)
|
| Масса (без батареи и аксессуаров)
| 1,38 кг
|
