АКИП-4119/1 Осциллограф цифровой запоминающий

0 отзывов

Артикул: АКИП-4119/1

Код товара: 312452

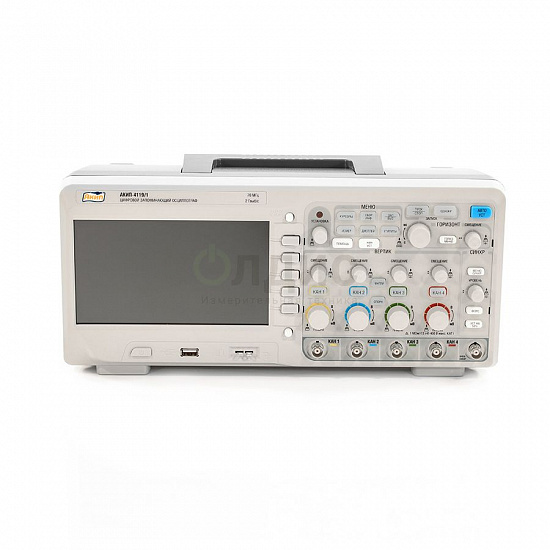

Осциллограф цифровой запоминающий АКИП-4119/1_1
Осциллограф цифровой запоминающий АКИП-4119/1_2

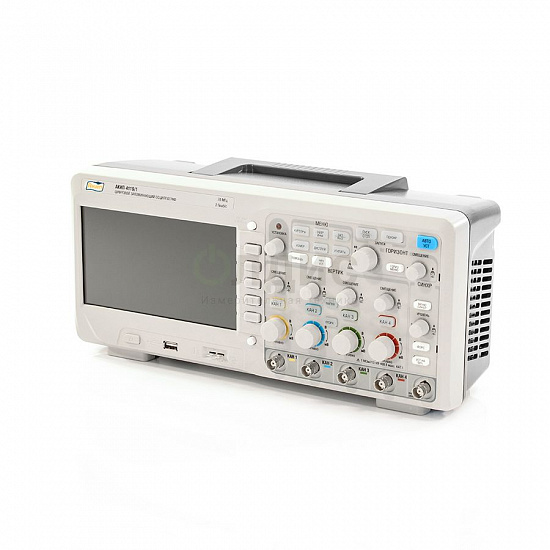

Осциллограф цифровой запоминающий АКИП-4119/1_3

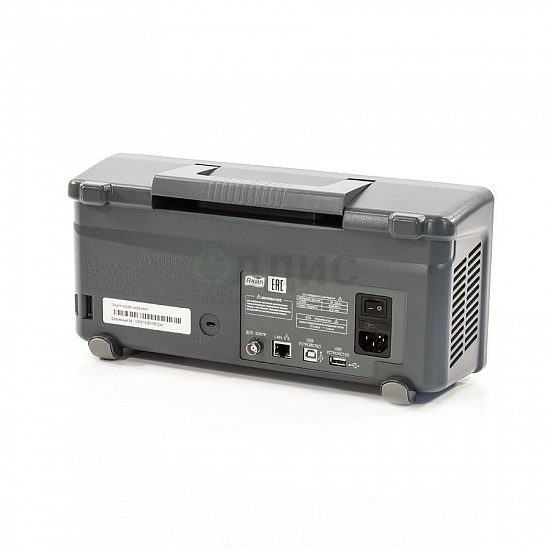

Осциллограф цифровой запоминающий АКИП-4119/1_4

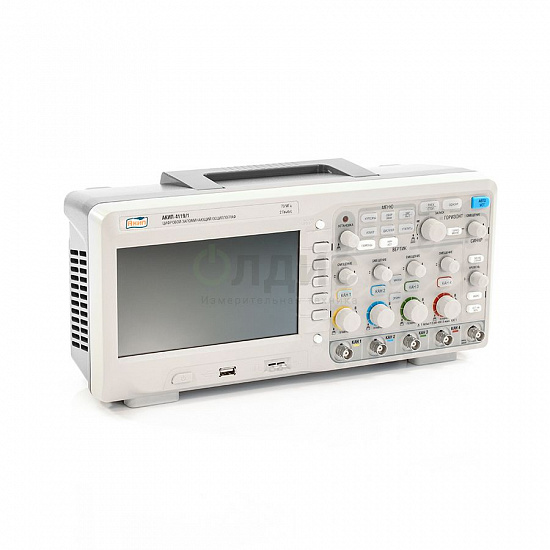

Осциллограф цифровой запоминающий АКИП-4119/1_5
Посмотрите со всех сторон в 3D
Госреестр
Осциллограф цифровой запоминающий АКИП-4119/1_1
Осциллограф цифровой запоминающий АКИП-4119/1_2
Осциллограф цифровой запоминающий АКИП-4119/1_3
Осциллограф цифровой запоминающий АКИП-4119/1_4
Осциллограф цифровой запоминающий АКИП-4119/1_5
АКИП
АКИП
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Номер в госреестре СИ — 69417-17
  • Вид исполнения — Настольный
  • Количество аналоговых каналов — 4
  • Полоса пропускания, МГц — 70
Все характеристики Подробное описание
Снят с производства
Аксессуары и расходники
Проверьте срок действия поверки
Затрудняетесь в выборе?

Закажите звонок от нашего специалиста

Дмитрий Иванов
Дмитрий Иванов Эксперт по измерительному оборудованию с опытом более 10 лет

О товаре

Осциллограф цифровой запоминающий АКИП-4119/1 выполнен на базе 8 битного АЦП с полосами пропускания в диапазоне от 70 до 300 МГц. Максимальное напряжение на входе осциллографа при входном сопротивлении 50 Ом ограничено значением 5 Вскз. Широкий перечень автоизмерений (32 параметра), включая, такие как измерение временных задержек между сигналами различных каналов, фазы между двумя сигналами и другие измерения между фронтами сигнала.

Осциллограф АКИП-4119/1 позволяет хранить во внутренней памяти до 20 форм сигналов и до 20 профилей установок органов управления. АКИП-4119/1 оснащен широкоформатным цветным ЖК-дисплеем (TFT): диагональ 17,8 см, 8 х 18 делений, разрешение 480х234 точек. Такой размер экрана легко позволяет его разделить на два окна и отображать независимые процессы в разных областях экрана.

Технические характеристики

Номер в госреестре СИ 69417-17
Вид исполнения Настольный
Количество аналоговых каналов 4
Полоса пропускания, МГц 70
Максимальная длина записи 24 K
Частота дискретизации, Гвыб/сек 2
Тип отображения Цифровой
Генератор сигналов Нет
Гарантия (мес.) 36
Страна производитель Китай
Габаритные размеры, мм 358х156х118
Вес нетто, кг 4.5

Описание цифрового запоминающего осциллографа АКИП-4119/1:

Осциллограф цифровой запоминающий АКИП-4119/1 – это уникальное, измерительное устройство, которое необходимо для исследования формы и замеров амплитудных и временных параметров электрических сигналов. Устройство состоит в Госреестре измерительных приборов России. Конструкция прибора уникальна. Он компактный, надёжный и удобный. Измерительное устройство этой серии приобретает всё большее количество потребителей, которые остаются довольны качеством исполнения и эксплуатационными характеристиками.

Отличительные особенности измерителя:

  • Прибор серии - АКИП-4119/1,
  • Устройство надёжное, многофункциональное, компактное,
  • Изделие выполнено из прочных, устойчивых к внешним воздействиям материалов. Как заявляет производитель, оно будет служить долгое время,
  • Изделие в уникальном исполнении, в производстве задействованы только современные, качественные материалы,
  • Качество товара подтверждено сертификатами,
  • Прибор четырёхканальный,
  • Устройство с интерполяцией Sin X/Х, а также лийнейной,
  • Измерения автоматическим путём (до 32 параметров),
  • Возможность проведения курсорных измерений,
  • Устройство с цифровыми фильтрами,
  • С возможностью проведения математических схем (сложение, вычитание, деление, умножение),
  • Возможность сохранения параметров в память оборудования (длина памяти на 1 канал 12 кБ),
  • Опция усреднения показаний,
  • Опции ФВЧ, ФНЧ,
  • Наличие полосового режима, а также режекторного,
  • Наличие покадрового режима регистрации осциллограмм,
  • Наличие режима регистрации осциллограмм,
  • Наличие режима накопления,
  • Наличие режима пиковый детектор,
  • Возможность сохранить 10 осциллограмм,
  • С 20 профилями настроек,
  • С двумя шаблонами допускового контроля,
  • Наличие выхода сигнала (годен, негоден),
  • Имеется жк экран (цветной, широкоформатный),
  • Все данные при измерениях будут показаны на дисплее,
  • Наличие опции автоизмерения задержек (2 ух сигналов),
  • Устройство с расширенной синхронизацией (по фронту, по длительности, ТВ, по времени нарастания),
  • Возможность подключения к компьютеру (для обработки данных на ПК),
  • Устройство удобно использовать на всевозможных открытых объектах (вес составляет всего 4.3 кг),
  • Гарантийный срок - 1 год.

Сфера применения:

Устройство АКИП-4119/1 предназначено для применения на различных исследуемых объектах. Устройство простое в использовании, на проверки будет потрачено минимум времени. Изделие необходимо для измерения форм сигналов.

Технические характеристики цифрового осциллографа АКИП-4119/1:

Параметр Значения
Канал вертикального отклонения
Число каналов 4
Полоса пропускания (-3 дБ) 0…70 МГц
Коэф. отклонения (Коткл.) 2 мВ/дел…5 В/дел (шаг 1-2-5)
Погрешность уст. Коткл. ± 3%
Время нараст. (не более) 5,0 нс
Входной импеданс 1 МОм/13 пФ
Макс. вх. напряжение 600 В пик-пик (CAT I,  1 МОм, х10); 5 В скз (50 Ом)
Связь по входу Открытый, закрытый, земля
Коэффициент деления 1х, 10х, 100х, 1000х
Канал горизонтального отклонения
Коэф. развертки (Кразв.) 5 нс - 50 с/дел
Погрешность уст. Кразв. 0,01%
Режимы работы Основной, ZOOM, самописец, X-Y
синхронизация
Источники синхросигнала Любой из каналов или внешний источник
Режимы запуска развертки Автоколебательный, ждущий, однократный
Виды синхронизации по фронту, по заданным параметрам длит. импульса, ТВ-
синхронизация, по скорости изменения, попеременный запуск (ALT)
Аналого-цифровое преобразование
Разрешение по вертикали 8 бит
Макс. частота дискретизации 1 ГГц – на канал, 2 ГГц – при объединении
Эквив. частота дискретиз. 50 ГГц на канал
Интерполяция Линейная, Sin X / X
Объем памяти на канал: 12 кБ (24 кБ при объед. каналов)
Режимы сбора данных Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, самописец (от 100 мс/дел)
Курсорные измерения
Режимы  Ручной, автоизмерения, слежение (трэк)
Виды измерений DU; DT; 1/DT
Автоматические измерения
По вертикали Пик-пик, амплитуда, максим., миним., "высокий" уровень, "низкий" уровень, среднее, с.к.з., выбросы на вершине и в паузе
По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза
Измерение   задержки 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности
Интерфейс На передней панели: USB для сохранения данных на задней панели: USB для дистанционного управления, для сохранения данных, LAN
Математика Сложение, вычитание, умножение, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
Документирование результатов Сохранение  20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения.
Общие данные
ЖК-дисплей TFT цветной (LCD, 480×234 точек), диагональ 17,8 см  (8х18 дел);
Напряжение питания 100…240 В (± 10 %), 50 Гц
Габаритные размеры 358 × 156 × 118 мм
Масса 4,5 кг

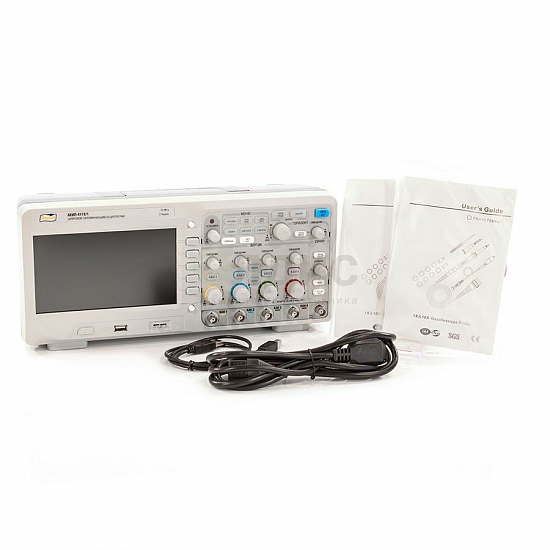

Комплект поставки осциллографа АКИП-4119/1:

№ Наименование Количество
1. Цифровой запоминающий осциллограф АКИП-4119/1 1
2. Шнур питания 1
3. Делитель 1:1/1:10 4
4. Руководство по эксплуатации 1
5. ПО EasyScope3.0/АКИП (1CD) 1
Преимущества
  • Интерполяция - Sin X/х, линейная
  • Математические функции, БФП (1 кБ)
  • Цифровые фильтры. Автоматические (до 32-х параметров) и курсорные измерения
  • Расширенная синхронизация (включая ТВ-синхронизацию)
  • Внутренняя память - 20 осциллограмм и 20 профилей настроек
  • Совместим с протоколом LXI.
Комплектация
  • Осциллограф АКИП-4119/1
  • Шнур питания
  • Делитель 1:1/1:10 (4 шт.)
  • Руководство по эксплуатации
  • ПО EasyScope3.0/АКИП
