О товаре

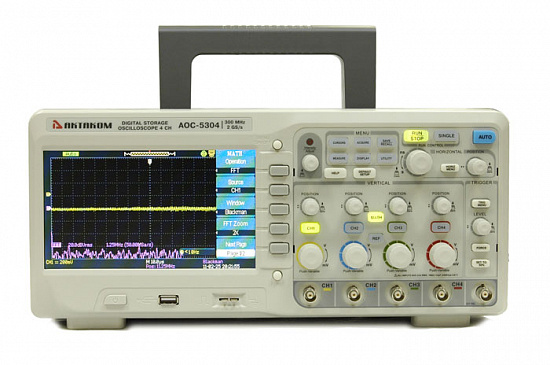

Цифровой запоминающий осциллограф АОС-5304 - идеальный выбор для профессиональных инженеров и электронщиков. Включает 4 канала и полоса пропускания 100 МГц, что обеспечивает точные и качественные измерения. Частота дискретизации составляет 2 Гвыб/с (1 Гвыб/с на каждый канал), а эквивалентная частота дискретизации - 50 Гвыб/с, что позволяет получать высококачественные данные. Память осциллографа вмещает до 24К (12 К на канал) точек, что позволяет хранить большой объем информации.
Осциллограф оснащен курсорными измерениями, 32 автоизмерениями, математическими функциями и БПФ, что делает его универсальным инструментом для различных задач. Он также имеет различные интерфейсы, включая 2 USB-host, USB-device, LAN и PASS/FAIL, что обеспечивает легкое подключение к другим устройствам. Дисплей осциллографа - цветной, TFT, 7" с разрешением 480х234, что обеспечивает яркое и четкое отображение данных.
Технические характеристики
| Номер в госреестре СИ |
48999-12 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
4 |
| Полоса пропускания, МГц |
300 |
| Максимальная длина записи |
24 K |
| Частота дискретизации, Гвыб/сек |
2 |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
36 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
336х118х152 |
| Вес нетто, кг |
4.5 |
Описание запоминающего цифрового осциллографа АОС-5304:
Осциллографы цифровые запоминающие АОС (далее осциллографы) предназначены для исследования формы электрических сигналов путем визуального наблюдения на жидкокристаллическом индикаторе и измерения их амплитудных и временных характеристик. Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с задаваемой частотой дискретизации, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом матричном цветном дисплее. Осциллографы выполнены в виде моноблока со съемным сетевым шнуром питания. На передней панели расположены органы управления горизонтальной и вертикальной развертками, синхронизацией развертки и режимами обработки и отображения, входные разъёмы вертикальных каналов и внешней синхронизации, выход встроенного калибратора и разъём USB для подключения внешнего запоминающего устройства или принтера.
4 канала. Полоса пропускания - 300 МГц. Частота дискретизации - 2 Гвыб/с (1 Гвыб/с-каждый канал). Эквивалентная частота дискретизации - 50 Гвыб/с. Память до 24К (12 К на канал) точек. Входной импеданс: 1 МОм / 13 пФ, 50 Ом. Курсорные измерения. 32 автоизмерений. Матем. функции. БПФ. Интерфейс: 2 USB-host, USB-device, LAN, PASS/FAIL. Дисплей: цветной, TFT, 7", 480х234. Вес: 4,5 кг. Размеры: 336 x 152 x 118 мм.
Программное обеспечение (ПО) осциллографов предназначено для управления режмами работы, обработки цифровых данных, их отображения на дисплее и выдачи на интерфейсы связи. ПО обеспечивает выполнение следующих функций обработки цифровых данных: курсорных измерений, автоматических измерений, допускового контроля, математической обработки (+, -, ·, /, быстрое преобразование Фурье). Контроль целостности программы выполняется автоматически при каждом запуске, после проверки соответствия контрольной суммы на дисплей выводится идентификационное наименование и версия ПО. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 – С.
Отличительные особенности запоминающего цифрового осциллографа АОС-5304:
- автоматические измерения: 32 типа.
14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
- курсорные измерения: ручные. слежение. авто
- хранение: 20 осциллограмм, 20 установок, 2 опорных маски
- ограничение полосы: 20 МГц
- функция усреднения (4..256)
- пиковый детектор
- автоматический покадровый регистратор: 2500 кадров
- цифровые фильтры: НЧ, ВЧ, полосовой, режективный
- интерполяция: Sin(x)/x, линейная
- математические операции: сложение, вычитание, умножение, деление
- инверсия сигнала
- быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки.
- режим растяжки
- режим X-Y
- самописец: 100 мс/дел...50 с/дел
- встроенный 6-разрядный частотомер
- режим послесвечения
- тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!
- форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
- сохранение на USB-устройство
- РУССКОЯЗЫЧНОЕ МЕНЮ!!!
Технические характеристики:
| Параметр
| Значение
|
| Количество каналов
| 4 канала + внешний запуск
|
| Полоса пропускания
| 300 МГц
|
| Максимальная частота дискретизации в режиме реального времени
| 2 Гвыб/сек (1 Гвыб/сек на канал)
|
| Частота дискретизации в эквивалентном режиме
| 50 Гвыб/сек
|
| Максимальный объем памяти
| 24 К (12 К на канал)
|
| Вертикальное разрешение
| 8 бит
|
| Коэффициент вертикального отклонения
| 2 мВ/дел...5 В/дел, погрешность: ±3% (≥ 5 мВ/дел)
|
| Время нарастания
| 1,2 нс
|
| Входной импеданс
| 1 MОм ±2% || 17 пФ ±3 пФ
|
| Максимальное входное напряжение
| 400 В пик-пик
|
| Коэффициент развертки
| 1 нс/дел…50 с/дел с шагом 1-2-5
|
| Источник запуска
| канал 1, канал 2, AC, внешний, внешний/5
|
| Тип входов
| AC, DC, ФВЧ, ФНЧ
|
| Тип запуска
| фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
|
| Дисплей
| 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К
|
| Интерфейс
| USB-host, USB-device, PASS/FAIL, LAN
|
| Питание
| 100 В - 240 В / 45 Гц...440 Гц
|
| Потребляемая мощность
| 50 Вт
|
| Масса
| 4,5 кг
|
| Габаритные размеры
| 336х118х152 мм
|
Органы управления осциллографов АОС-5ххх:
- Кнопка включения и отключения меню
- Индикатор активности регулятора ввода данных
- Регулятор ввода данных
- Кнопка AUTO. Автоматически включает и настраивает активный канал
- Зона кнопок вызова MENU: Кнопка UTILITY активирует различные сервисные функций. Кнопка MEASURE запускает режим автоизмерений. Кнопка ACQUIRE активирует режимы получения данных осциллографом. Кнопка SAVE/RECALL служит для сохранения и загрузки профилей настроек и осциллограмм. Кнопка CURSORS предназначена для включения режима курсорных измерений. Кнопка DISPLAY используется для изменения настроек экрана
- Кнопка вызова заводских настроек
- Зона кнопок управления RUN control: Кнопка RUN/STOP осуществляет поиск условий запуска, запуск и прекращение регистрации данных. Кнопка SINGLE служит для однократной регистрации сигнала
- Органы управления вертикальной системой VERTICAL▲▼. Кнопка MATH предназначена для выполнения математических операций. Кнопка REF используется для сохранения и загрузки опорного сигнала
- Органы управления горизонтальной системой
- Система управления запуском
- Вход для сигнала внешнего запуска
- Входы каналов CH1, CH2, CH3 или CH4
- Зона функциональных кнопок для выбора различных функций и установок
- Кнопка для распечатки и сохранения изображения
- Кнопка входа в систему помощи (на английском языке)
- Разъём интерфейса USB-host для подключения USB-носителя
- ЖК-экран
- Выход для компенсации пробников
- Выключатель питания. Служит для включения и выключения прибора
- Разъем Pass/Fail Out для подключения внешнего управляемого устройства
- Разъём USB-устройства для подключения осциллографа к персональному компьютеру
- Разъем LAN для дистанционного управления
- Разъём USB-host для подключения USB-накопителя или USB-принтера
- Разъём для подключения кабеля питания с контактом заземления и тумблером включения питания
Комплект поставки:
| №
| Наименование
| Количество
|
| 1.
| Осциллограф цифровой запоминающий АОС-5304
| 1
|
| 2.
| Кабель питания
| 1
|
| 3.
| Осциллографический щуп
| 4
|
| 4.
| Кабель USB
| 1
|
| 5.
| Краткое руководство пользователя
| 1
|
