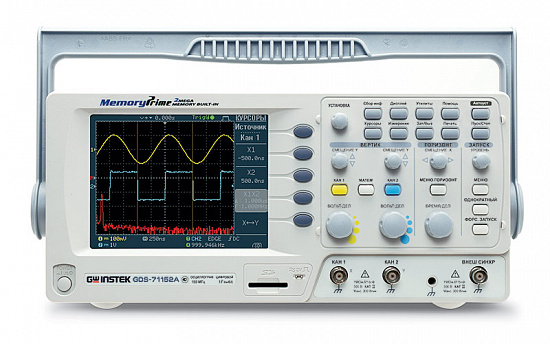

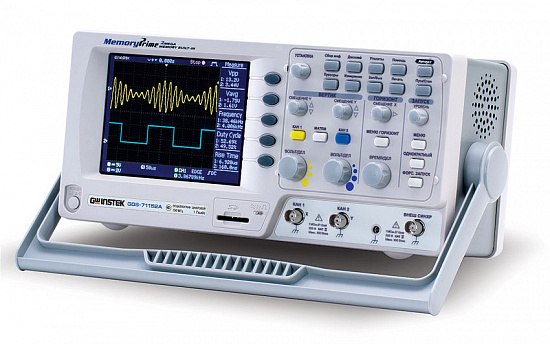

| Канал вертикального отклонения
| Число каналов
| 2
|
| Полоса пропускания (-3 дБ)
| 0…100 МГц
|
| Ограничение полосы пропускания до 20 МГц
|
| Коэф. отклонения (Коткл.)
| 2 мВ/дел…10 В/дел (шаг 1-2-5)
|
| Погрешность установки Коткл.
| ± 3 %
|
| Время нарастания
| ≤ 3,5 нс
|
| Входной импеданс
| 1 МОм (± 2 %) / 16 пФ
|
| Макс. входное напряжение
| 300 В (DC+AС пик, до 1 кГц)
|
| Диапазон смещения
| ±0,4 В – при 2 мВ/дел…50 мВ/дел
± 4 В – при 10 мВ/дел…500 мВ/дел
± 40 В – при 1 В/дел…5 В/дел
|
| Режимы работы
| Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2
|
| Математика
| +, -, х; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кб
|
| Канал горизонтального отклонения
| Коэф. развертки (Кразв.)
| 1 нс/дел…50 с/дел (шаг 1-2-5), самописец 250 мс/дел – 50 с/дел
|
| Погрешность установки Кразв.
| ± 0,01 %
|
| Режимы работы
| Основной, задержанный, ZOOM окна, самописец, X-Y
|
| синхронизация
| Источники синхросигнала
| Канал 1, канал 2, сеть, внешний (Ext)
|
| Режимы запуска развертки
| Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту, по длительности импульса (20 нс…10 с), пред- (10 дел. максимум) и послезапуск (1000 дел.)
|
| Связь входа синхронизации
| ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
|
| Чувствительность синхронизации
| 0…25 МГц: 0,5 деления или 5 мВ
25 МГц – 60/100: 1,5 деление или 15 мВ
|
| Аналого-цифровое преобразование
| Разрешение по вертикали
| 8 бит
|
| Частота дискретизации
| 1 канал: 1 ГГц; 2 канала – 500 МГц/канал (наблюдение однокр. сигналов с полосой спектра до 100 МГц без интерполяции)
|
| Эквив. частота дискретиз.
| 25 ГГц
|
| Длина записи
| 1 Мб (2 Мб при объединении каналов)
|
| Пиковый детектор
| 10 нс
|
| Режимы работы
| Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256)
|
| Курсорные измерения
| Функции
| DU; DT; 1/DT
|
| Автоматические измерения
| Функции по вертикали
| Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред;
выбросы на вершине и в паузе
|
| Функции по горизонтали
| f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%)
|
| Измерение задержки
| FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
|
| Дополнительные возможности

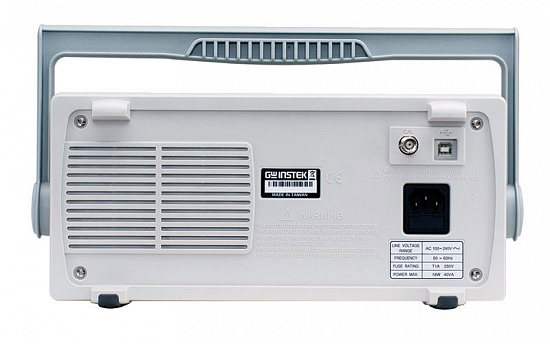

| Интерфейс
| USB (файлы BMP, CSV- cохр. экранов и SET- профилей)
|
| Автоустановка
| В/дел, с/дел, параметры синхросигнала
|
| Режим X-Y
| Х – кан 1; Y – кан 2; разность фаз < 3° до 100 кГц
|
| Внутренняя память
| Запись/считывание: 15 осциллограмм; 15 профилей
|
| Выход калибратора
| Встроенный выход калибратора (меандр) в диапазоне 1 …100 кГц (разреш. 1 кГц) и регулир. скважностью 5…95% (разреш. 5%)
|
| Общие данные
| ЖК-дисплей
| Цветной (TFT), диагональ14см, 8?10 дел (разрешение 320x240)
|
| Напряжение питания
| 100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт
|
| Габаритные размеры
| 140x142x310 мм
|
| Масса
| 2,5 кг
|
| Комплект поставки
| Шнур питания (1), делитель 1:1/1:10 (2)
|
| Опции
| GSC-006 - мягкая сумка для транспортировки и хранения
|
