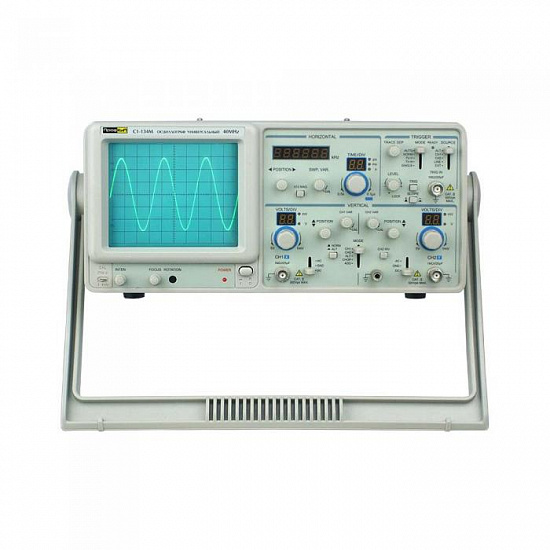

| Электронно-лучевая трубка (ЭЛТ)
|
| Тип
| прямоугольный, 6 дюймов
|
| Экспозиционная площадь
| 8 х 10 дел (1 дел = 1 см)
|
| Ускоряющее напряжение
| 12 кВ
|
| Интенсивность и фокусировка
| непрерывно регулируемые на передней панели
|
| Ротация луча
| регулируется на передней панели
|
| Канал вертикального отклонения
|
| Чувствительность
| 1 мВ /дел … 5 В /дел ±3% (12 диапазонов, шаг 1-2-5)
|
| Регулировка коэффициента
| ≥ 2,5:1
|
| Полоса пропускания (-3 дБ) х1
| 0 МГц … 40 МГц (открытый вход)
10 Гц … 40 МГц (закрытый вход)
|
| Время нарастания
| ≤ 9,5 нс
|
| Входной импеданс
| ~ 1 МОм ±3% /25 пФ ±5 пФ
|
| Вход усилителя
| открытый (DC), закрытый (АС), заземленный (GND)
|
| Максимальное входное напряжение
| 400 В при 1 кГц
|
| Режим работы
| канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
|
| Канал горизонтального отклонения
|
| Коэффициент развертки
| 0,1 мкс /дел … 0,1 с /дел
|
| Точность
| ±3%
±5% при масштабировании
|
| Регулировка коэффициента
| ≥ 2,5:1
|
| Масштабирование развертки
| х 10
|
| Максимальный коэффициент развертки
| 10 нс /дел
|
| Синхронизация
|
| Режим
| автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V)
|
| Источник синхронизации
| канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
|
| Полярность синхронизации
| «+» или «-»
|
| Чувствительность (20 Гц … 2 МГц)
| 0,5 дел (CH1, CH2)
2,0 дел (ALT)
0,2 дел (EXT)
ТВ-синхроимпульс 1 дел при 1 В (EXT)
|
| Чувствительность (2 МГц … 20 МГц)
| 1,5 дел (CH1, CH2)
2,0 дел (ALT)
0,8 дел (EXT)
ТВ-синхроимпульс 1 дел при 1 В (EXT)
|
| Внешний вход синхронизации
|
| Входной импеданс
| 1 МОм ±3% /25 пФ ±5 пФ
|
| Максимальное входное напряжение
| 300 В при 1 кГц
|
| Режим X-Y
|
| Чувствительность
| 5 мВ /дел … 5 В /дел ±4% (12 диапазонов, шаг 1-2-5)
|
| Частотный диапазон Х-входа
| 500 кГц
|
| Сдвиг фазы
| ≤3° (50 кГц)
|
| Ось Z
|
| Чувствительность
| 5 Впик-пик
|
| Полярность
| отрицательная
|
| Входной импеданс
| 47 кОм
|
| Используемый частотный диапазон
| ~ 2 МГц
|
| Максимальное входное напряжение
| 30 В при 1 кГц
|
| Калибратор
|
| Форма сигнала
| положительный меандр
|
| Частота
| 1 кГц ±2%
|
| Выходное напряжение
| 2 Впик-пик ±2%
|
| Общие данные
|
| Питание
| 110 … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2Гц, 60 Гц ±2 Гц
|
| Габаритные размеры
| 316 х 132 х 410 мм
|
| Вес
| 7,8 кг
|
