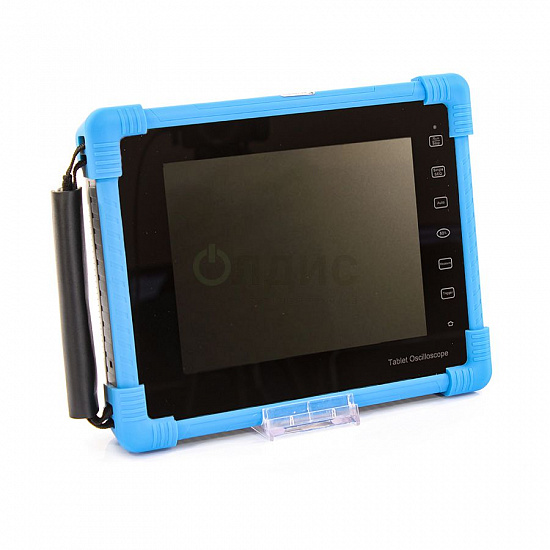

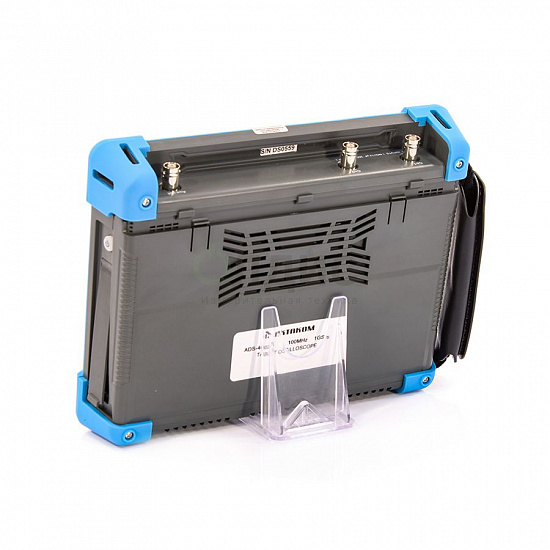

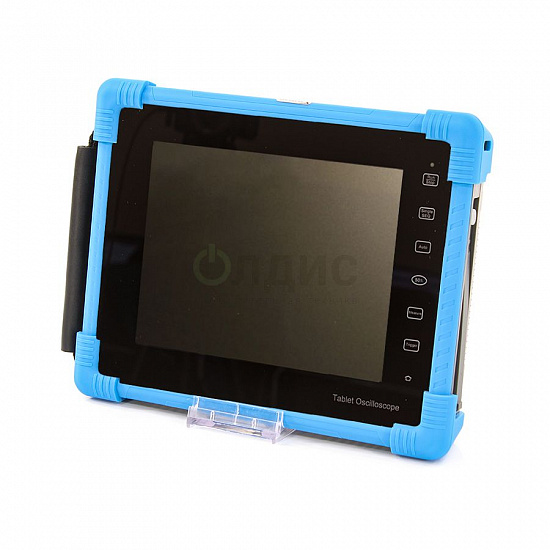

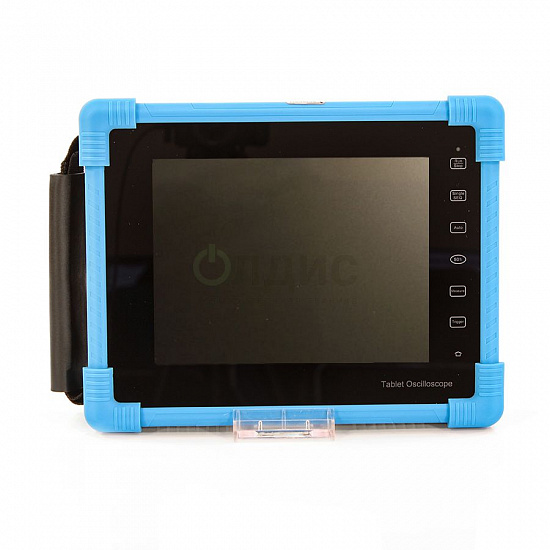

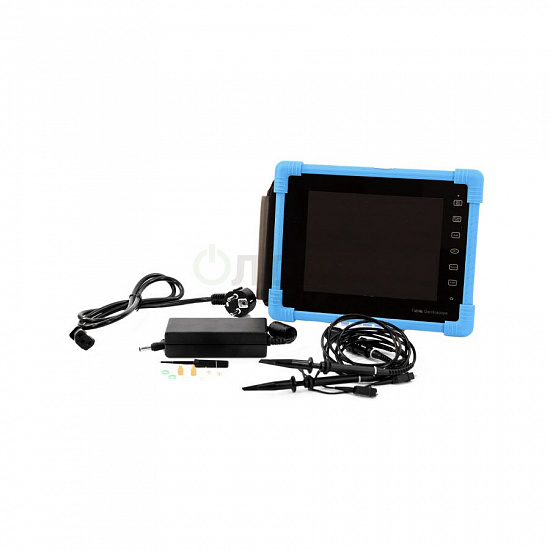

| РЕЖИМ ОСЦИЛОГРАФА
|
| Количество каналов
| 2
|
| Полоса пропускания
| 100 МГц
|
| Интерполятор
| Sin (x)/x
|
| Компенсация пробников
| меандр, 1 кГц, 2 В п-п
|
| Максимальное входное напряжение
| CAT1 300 В (1 МОм)
|
| Режимы регистрации
|
| Выборка
| реальное время
|
| Пиковый детектор
| 1 нс (один канал)
2 нс (два канала)
|
| Усреднение
| 2, 4, 8, 16, 32, 64, 128, 256
|
| Огибающая
| 2, 4, 8, 16, 32, 64, 128, 256, ∞
|
| Вход
|
| Связь по входу
| открытый, закрытый, земля
|
| Входной импеданс
| 1 МОм ±1% || 14,5 пФ ±3 пФ
|
| Учет ослабления пробников
| 0,001X...10000X
|
| Параметры горизонтальной системы
|
| Максимальная частота дискретизации
| 1 Гвыб/сек (один канал)
500 Мвыб/сек (два канала)
|
| Максимальная глубина записи
| 28 М точек (один канал)
14 М точек (два канала)
|
| Коэффициент развертки
| 2 нс/дел - 1000 с/дел
|
| Диапазон
| -4 дел. - 14000 сек
|
| Погрешность времени выборки и времени задержки
| ±20 ppm
|
| Режимы
| Y-T, X-Y, самописец, зум
|
| Параметры вертикальной системы
|
| Вертикальное отклонение
| 1 мВ/дел - 10 В/дел (1 МОм)
|
| АЦП
| 8 бит
|
| Диапазон
| ±6 делений
|
| Полоса пропускания для аналогового сигнала
| 100 МГц
|
| Ограничение полосы пропускания
| 20 МГц, ФВЧ, ФНЧ
|
| Время нарастания
| ≤3,5 нс
|
| Погрешность коэффициента усиления
| ≤±2%(1 МОм)
|
| Изоляция между каналами
| ≥40 дБ (100:1)
|
| Измерения
|
| Курсорные
| ручные (ΔV, ΔT, 1/ΔT)
|
| Автоматические
| Period, Frequency, Rise time, Fall time, +Duty, -Duty, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), +Pulse width, -Pulse width, Burst width, +Overshoot, -Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max ,Min, Mean, Cycle Mean, RMS, cycle RMS
|
| Математические операции
| +, -, *, / , БПФ
|
| БПФ
| 4 окна: Rectangle, Blackman, Hanning, Hamming
|
| Система запуска
|
| Режим запуска
| авто, обычный, однократный
|
| Тип запуска
| Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант
|
| Блокировка уровня запуска
| 200 нс ~ 10 с
|
| Запуск по фронту
| нарастающий, спадающий, нарастающий и спадающий
Тип связи: DC, AC, ФВЧ, ФНЧ, шумоподавление
|
| Запуск по длительности импульса
| положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
Диапазон установок 8 нс ~ 10 с
|
| Запуск по скорости нарастания
| положительная скорость: >, <, внутри диапазона
отрицательная скорость: >, <, внутри диапазона
|
| Запуск по видео
| Система NTSC/525, PAL/625 и SECAM
Стандарт 480P, 1080P, 1080i
Условие: все строки, выбор строки, четное и нечетное поле
|
| Запуск по логическому шаблону
| AND, OR, NAND, NOR
Диапазон установок 8 нс ~ 10 с
Установка шаблона H, L, X
|
| Запуск по N фронту
| Тип фронта: нарастающий, спадающий
Диапазон 16 нс ~ 4 с
Номер фронта 1 ~ 65535
|
| Запуск по ранту
| Событие: временное, логическое
|
| ОБЩИЕ ХАРАКТЕРИСТИКИ
|
| Дисплей
|
| Тип
| Цветной дисплей 8”, TFT, сенсорный
|
| Сенсорное управление
| многоточечное (до 5 точек)
|
| Разрешение
| 800 × 600 точек
|
| Шкала
| 14х10 делений
настраиваемая яркость сетки
|
| Градации
| 256 уровней
|
| Послесвечение
| авто, 10 мс ~ 10 с, ∞
|
| Сохранение
|
| Накопитель
| Внутренняя память 8 Гб
USB накопитель
|
| Формат
| *csv, *wav
|
Отображение
опорных осциллограмм
| 4
|
| Интерфейсы
| USB 2.0, microUSB 2.0, LAN, microHDMI, Pass/Fail
|
| Питание
|
| Напряжение сети
| 100-240 В, 50/60 Гц
|
| Аккумуляторная батарея
| Li-ion, 7500 мА·ч / 7.4 В
|
| Потребляемая мощность
| <60 Вт
|
| Массо-габаритные параметры
|
| Габаритные размеры
| 210 мм × 250 мм × 55 мм
|
| Вес (без батареи и аксессуаров)
| 1,04 кг
|
