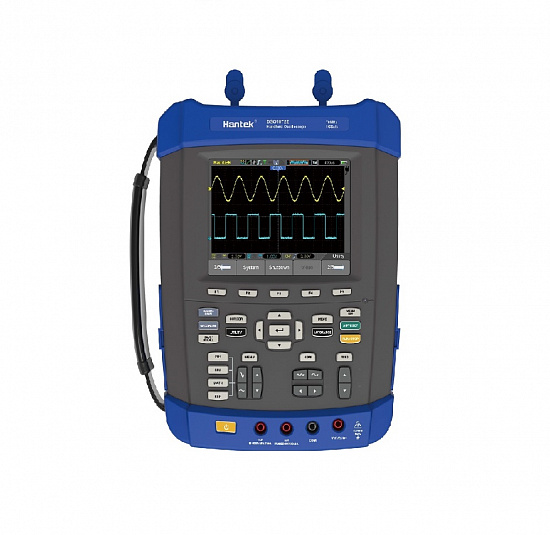

| Каналов
| 2
|
| Аналоговая полоса пропускания
| 70 МГц
|
| Время нарастания (Rise Time)
| 5 нс
|
| Входной импеданс
| 1M 20pF±3pF
|
| Входная чувствительность
| 2мВ/деление до 100В/деление
|
| Режим входа
| открытый (DC), закрытый (AC)
|
| Вертикальное разрешение
| 8 бит
|
| Максимальное входное напряжение (с щупом 1:1)
| CAT I,II: 30В, CAT III: 15В
|
| Дискретизация реального времени
| 1 ГГц при 1 канале, 500МГц при 2-х каналах
|
| Диапазоны времени
| 2 нс/деление до 400 с/деление
|
| Память
| 2М замеров при одном канале, 1М на канал в двуканальном режиме
|
| Режимы захвата
| обычный, пиковый детектор, усреднение (4,8,16,32,64,128)
|
| Точность временной задержки
| 50ppm
|
| Точность измерения dT при полной полосе
| разово, нормальный режим: +- (1 интервал захвата +100ppm * значение + 0.6ns);
усреднение >16: +- (1 интервал + 100ppm * значение + 0.4ns); Интервал захвата = сек./деление * 200
|
| Точность усиления по DC
| +/-3% для диапазона, 100V/div to 10mV/div
+/-4% для диапазона, 5mV/div to 2mV/div
|
| Точность измерения DC в режиме усреднения
| Усреднение по >=16 сигналам с вертикальной позицией в нуле: Точность: +-(3% * значение + 0.1дел + 1mV) когда установлено 10mV/div или больше Усреднение по >=16 при вертикальной позиции не в нуле Точность: ± [3% * (значение + вертикальная позиция) + 1% от вертикальной позиции + 0.2div].
|
| Режимы синхронизации
| Фронт, По скорости нарастания (спада), Пульс, Альтернативный, Отложенный, Видео (NTSC,PAL,SECAM)
|
| Параметры
| Время задержки: 100нс-10с
Чувствительность триггера (по фронту):
1дел от DC до 10MHz;
1.5дел от 10Мгц до 100Мгц;
2дел от 100МГц до полной полосы;
AC: Ослабляет сигналы ниже 10Hz
HF Reject: ослабляет сигнал выше 80kHz
LF Reject: ослабляет сигнал ниже 150kHz
Noise Reject: уменьшает чувствительность триггера
Дапазон уровня триггера
CH1,CH2: +-8 делений от центра экрана
Точность уровня триггера
типично (для сигнала в фронтом около 20нс)
CH1,CH2: +-(0.2div * V/div) (в пределах 4 делений от центра)
Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону
Время установки: 20нс–10с
Условия по импульсу: >,<,=,не =, позитивный или негативный
Ширина импульса: 20нс-10с
Усоловия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM), начало поля
|
| Частотомер по триггеру
| Знаков: 5
Точность: +-30ppm (включвет все частотные ошибки и +-1% ошибки подсчета)
Частота: закрытый вход, от 4Гц до полной полосы
Источник: режимы тригера пульс и фронт - все доступные источники
Частотомер работает во всех режимах, даже когда захват остановлен.
|
| Автоматические измерения
| Frequency, Period, Mean, Pk-Pk, Cycli RMS, Minimum, Maximum, Rise time, Fall Time, +Pulse Width, -Pulse Width, Delay1-2Rise, Delay1-2Fall, +Duty, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS,
|
| Курсорные измерения
| Ручные: разность напряжений, разность времени, частота.
Трассировка: напряжение и время по точкам сигнала.
|
| TrendPlot (длительный график измерений)
| 1.2M точек
|
| Обработка сигнала
| CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail
|
| Режим мультиметра
|
| Максимальное разрешение
| 6000 отсчетов
|
| Режимы
| Напряжение, Ток, Сопротивление, Емкость, Тестирование диодов, проверка цепи
|
| Максимальное напряжение на входе
| AC: 600В, DC: 800В
|
| Максимальный ток на входе
| AC: 10A, DC: 10A
|
| Входной импеданс
| 10 Мом
|
| TrendPlot для ЦММ (длительный график измерений)
| 1.2M точек
|
| Экран
| TFT ЖК 5.6 дюймов 640 x 480 точек
|
| ИнтерфейсUSB
| USB 2.0 Full Speed
|
| Питание от сети
| AC 100V ~ 240V, 50Hz ~ 60Hz; DC Вход: 9В,2A
|
| Питание от встроенной батареи
| Li-ion аккумулятор
|
| Размеры
| 260 x 220 x 75 (мм)
|
| Вес
| 2.5 Кг (без упаковки)
|
