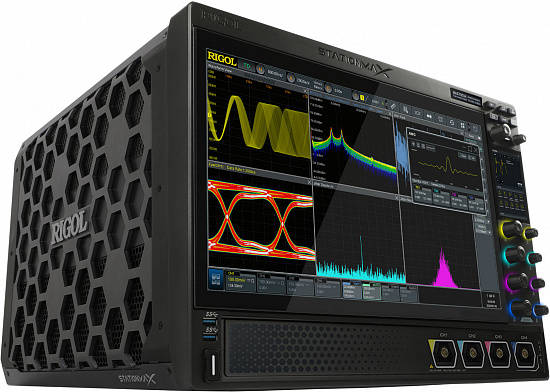

| Полоса пропускания |
3 ГГц |
| Расчетное время нарастания |
130 пс |
| Количество входных каналов |
4 аналоговых входа + 1 внешний вход запуска |
| Режим выборки |
Выборка в реальном времени |
| Максимальная частота дискретизации |
20 Гвыб/с (1 канал)
10 Гвыб/с (2-4 канала) |
| Максимальная глубина памяти |
500 млн. точек (стандарт)
2 млрд. точек (1 канал) / 1 млрд. точек (2-4 канала) (опция DS70000-RL-20) |
| Максимальная скорость захвата сигнала |
> 1 000 000 осц/с |
| Вертикальное разрешение |
8;
От 9 до 16 бит (настраиваемое) |
| Аппаратная запись и воспроизведение сигналов в реальном времени |
Макс. 2 000 000 кадров (одноканальный режим) |
| Пиковый детектор |
Захват глитчей от 200 пс |

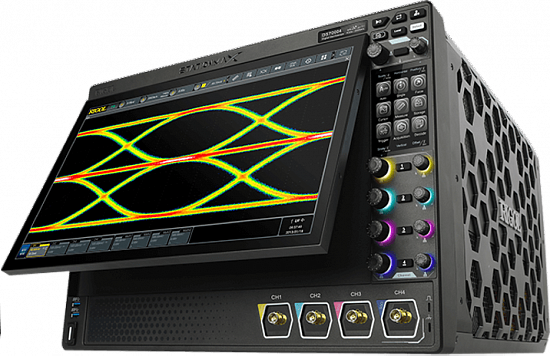

| Тип и размер встроенных дисплеев |
15,6 дюймовый емкостный флип-экран с функцией мультитач/управление жестами с регулируемым углом наклона;
+ 3,5-дюймовый сенсорный экран с пользовательской клавиатурой |
| Разрешение встроенных дисплеев |
1920 х 1080 пикселей;
480 х 320 пикселей |

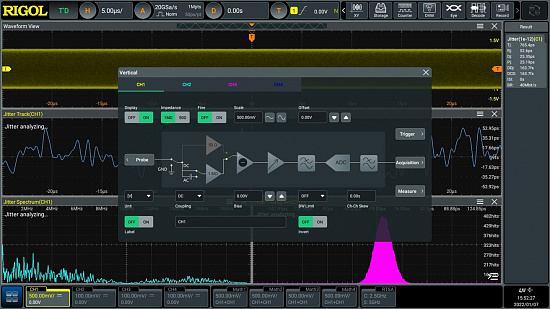

Система вертикального отклонения |
| Входная связь |
По постоянному току, переменному току или заземление |
| Входной импеданс |
1 МОм ± 1%, 50 Ом ± 2,5% |
| Входная емкость |
17 пФ ± 3 пФ |
| Максимальное входное напряжение: |
|
| 1 МОм |
30 В (скз) или ±40 В (пик);
с пробником RP3500A: 300 В (скз); ±400 В (пик) |
| 50 Ом |
5 В (скз) |
| Чувствительность по вертикали: |
|
| 1 МОм |
От 1 мВ/дел до 10 В/дел |
| 50 Ом |
От 1 мВ/дел до 1 В/дел |
| Диапазон смещения по постоянному току: |
|
| 1 МОм |
± 1 В (1 мВ/дел - 50 мВ/дел)
± 30 В (51 мВ/дел - 260 мВ/дел)
± 100 В (265 мВ/дел - 10 В/дел) |
| 50 Ом |
±1 В (1 мВ/дел - 100 мВ/дел)
±4 В (102 мВ/дел - 1 В/дел) |
| Динамический диапазон |
±5 делений |
| Относительная погрешность усиления по постоянному току |
± 2% от всей шкалы |
Горизонтальная развертка |
| Диапазон временной развертки |
От 100 пс/дел до 1000 с/дел |
| Разрешение по времени |
0,5 пс |
| Погрешность частоты опорного генератора |
1 х 10-6/год |
| Задержка между каналами |
≤50 пс |
Система запуска |
| Источник сигнала запуска |
Аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока |
| Режим запуска |
Автоматический, нормальный, одиночный |
| Диапазон удержания |
От 8 нс до 10 с |
| Полоса пропускания системы запуска: |
|
| внутренний источник запуска |
Полоса пропускания аналоговых входов |
| внешний вход запуска |
200 МГц |
| Чувствительность системы запуска: |
|
| внутренний источник запуска |
0,5 деления; ≥50 мВ/дел |
| внешний вход запуска |
200 мВ (пик-пик) (DC – 100 МГц);
500 мВ (пик-пик) (100 МГц – 200 МГц) |
| Импеданс внешнего входа запуска |
1 мОм ±1%, SMA разъем |
| Диапазон установки порога срабатывания запуска: |
|
| внутренний источник запуска |
± 5 делений от центра экрана |
| внешний вход запуска |
± 5 В |
| питающая сеть переменного тока |
Фиксированное значение 40% - 60 % |
