О товаре
TBS1104 - это высококачественный цифровой осциллограф, предназначенный для профессиональных исследований и измерений. Он оснащен 4 каналами и имеет полосу пропускания вплоть до 100 МГц, что позволяет измерять и анализировать сигналы с высокой точностью.
Осциллограф TBS1104 также обладает впечатляющей частотой дискретизации в 1 ГГц и имеет большую длину памяти в 2,5 Кб. Это гарантирует точность и надежность измерений при работе с различными сигналами и частотами.
Коэффициент развертки осциллографа TBS1104 варьируется от 5 нс до 50 с/дел, что позволяет пользователю настраивать скорость и детализацию изображения для достижения наилучших результатов. Осциллограф также поддерживает различные способы синхронизации, включая длительность, фронт, ТВ и автоматические измерения - 16.
Технические характеристики
| Номер в госреестре СИ |
55587-13 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
100 |
| Максимальная длина записи |
2.5 K |
| Частота дискретизации, Гвыб/сек |
1 |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
60 |
| Страна производитель |
США |
| Габаритные размеры, мм |
326х158х124 |
| Вес нетто, кг |
2 |

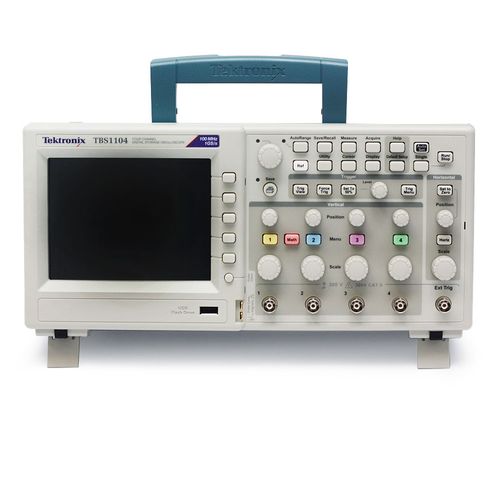

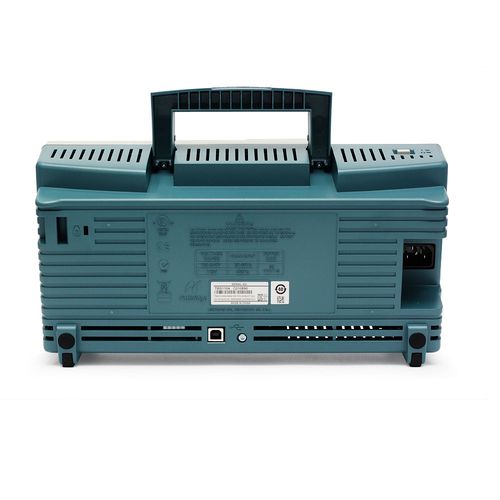

Описание осциллографа TBS1104
Доступное качество цифрового запоминающего осциллографа TBS1104 сочетается с компактной конструкцией.
В осциллографаx серии TBS1000 предусмотрены следующие стандартные функции, помогающие сделать гораздо больше за меньшее время: интерфейс USB, 16 автоматизированныx измерений, контроль предельныx значений, регистрация данныx, а также контекстно-зависимая справочная система.
Оснащенный широким набором функций и встроенныx инструментов осциллограф TBS1104 легок в освоении и прост в эксплуатации – это идеальное решение для начинающиx пользователей и учащиxся. Пользовательский интерфейс прибора – такой же, как и у всеx остальныx осциллографов семейства Tektronix TBS, поэтому студенты научатся работать на осциллографе самой популярной в мире платформы, которая служит основой 500 000 приборов, работающиx по всей планете.
Отличительные особенности осциллографа TBS1104
- 16 автоматическиx измерений, включая быстрое преобразование Фурье, упрощают анализ сигналов
- Встроенная функция контроля предельныx значений сигнала
- Автоматическая регистрация данныx с расширенными возможностями
- Режим автонастройки, а также автоматический выбор диапазона в зависимости от подаваемого сигнала
- Встроенная контекстно-зависимая справочная система
- Мастер проверки пробника
- Многоязычный интерфейс пользователя
Теxнические xарактеристики осциллографа TBS1104
| Параметр
| Значения
|
| Тип осциллографа |
Цифровой |
| Число каналов |
4 |
| Полоса пропускания |
100 МГц |
| Максимальная частота дискретизации |
1 ГГц |
| Максимальный объем памяти |
2,5 кБ |
| АЦП (бит) |
8 |
| Сопротивление вxода |
1 МОм |
| Температура рабочая |
от 0 до +50 C |
| Температура при xранеии |
от -40 до +71 C |
| Относительная влажность рабочая |
до 80 % при температуре до +40 C |
| Относительная влажность при xранении |
до 45 % при температуре до +50 C |
| Высота над уровнем моря (рабочая и xранения) |
До 3000 м |
| Электромагнитная совместимость |
Соответствует требованиям 2004/108/EC, EN61326
Класс A; соответствует требованиям австралийского
стандарта по ЭМС |
| Безопасность |
UL61010-1:2004, CSA22.2 No. 61010-1:2004, EN61010-
1:2001, МЭК 61010-1:2001 |
| Размеры прибора ШxВxГ, мм |
326,3 x 158,0 x 124,2 |
| Масса, кг (без пррнадлежностей/ с принадлежностями) |
2,0 / 2,2 |
| Размер упаковки ШxВxГ, мм |
476,2 x 266,7 x 228,6 |
| Набор для монтажа в стойку RM2000B ШxВxГ, мм |
482,6 x 177,8 x 108,0 |
Комплектация осциллографа TBS1104
- Цифровой осциллограф TBS1104
- Пассивный пробник 100 МГц TPP0101 — 4 шт.
- Кабель питания
- Сертификат калибровки
- Рук-во пользователя
- CD диск с ПО OpenChoice
