О товаре

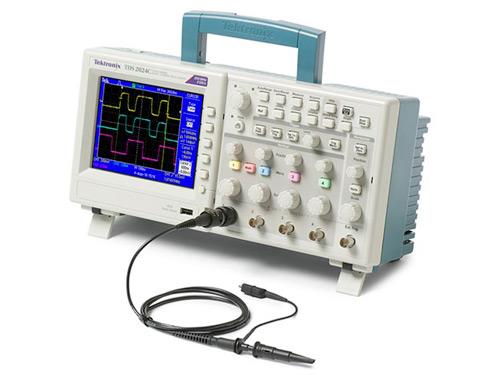

TDS2014C - цифровой осциллограф с 4 каналами и полосой пропускания 100 МГц. Он обладает максимальной частотой дискретизации 2 ГГц и имеет объем памяти до 2,5 кБ. АЦП с разрешением 8 бит и сопротивлением входа 1 МОм делают его надежным инструментом для измерений и анализа сигналов. Идеально подходит для профессионалов, которым требуется надежное и точное устройство для работы с электрическими сигналами.
Технические характеристики
| Номер в госреестре СИ |
48471-11 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
4 |
| Полоса пропускания, МГц |
100 |
| Максимальная длина записи |
2.5 K |
| Частота дискретизации, Гвыб/сек |
2 |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
36 |
| Страна производитель |
США |
| Габаритные размеры, мм |
158х327х124 |
| Вес нетто, кг |
2 |
Описание осциллографа TDS2014C
Цифровой запоминающий осциллограф серии TDS2000C обеспечивает доступную производительность в компактном исполнении. Оснащенные стандартными функциями, включая USB-соединение, 16 автоматических измерений, тестирование пределов, регистрацию данных и контекстно-зависимую помощь, осциллографы серии TDS2000C помогут вам сделать больше за меньшее время.
С полосой пропускания до 200 МГц и максимальной частотой дискретизации 2 Гс / с ни один другой цифровой запоминающий осциллограф не предлагает такую ??большую полосу пропускания и частоту дискретизации по цене. Запатентованная технология сэмплирования Tektronix обеспечивает сэмплирование в реальном времени с минимальной 10-кратной передискретизацией по всем каналам, что позволяет точно захватывать ваши сигналы. Производительность выборки не уменьшается при использовании нескольких каналов.
Отличительные особенности осциллографа TDS2014C
- 16 автоматических измерений и FFT-анализ для упрощенного анализа формы волны
- Встроенное тестирование предела формы сигнала
- Автоматическая расширенная функция регистрации данных
- Автонастройка и автоматическое регулирование сигнала
- Встроенная контекстно-зависимая справка
- Мастер проверки зонда
- 11-языковой пользовательский интерфейс
Теxнические xарактеристики осциллографа TDS2014C
| Параметр
| Значения
|
| Дисплей (1/4 VGA ЖКИ) |
Цветной |
| Полоса пропускания |
100 МГц |
| Кол-во каналов |
4 |
| Вход внешнего запуска |
1 |
| Частота дискретизации по каждому каналу |
2 Гвыб/с |
| Длина записи |
2,5 тыс. отсчетов при всех режимах временной развертки на всех моделях |
| Вертикальное разрешение |
8-бит |
| Вертикальная чувствительность |
2 мВ до 5 В/дел с калиброванной тонкой настройкой |
| Погрешность по вертикали (DC) |
±3% |
| Масштабирование по вертикали |
Увеличение или уменьшение вертикального размера осциллограммы, в реальном времени и остановленной |
| Макс. вход. напряжение |
300 Вскз CAT II снижается на 20 дБ/декаду на частоте свыше 100 кГц до 13 Вразмах переменного тока при 3 МГц |
| Диапазон смещения |
2 - 200 мВ/дел +2 В; 200 мВ - 5 В/дел +50 В |
| Ограничение полосы |
20 МГц |
| Входы |
AC, DC, GND |
| Вх. импеданс |
1 МОм/20 пФ |
| Горизонтальная развертка |
5 нс - 50 c/дел |
Комплектация осциллографа TDS2014C
- Цифровой осциллограф TDS2014C
- Пробники:
- 200 МГц TPP0201; для моделей 100/200 МГц — 1 на каждый канал
- 100 МГц TPP0101; для моделей 50/70 МГц — 1 на каждый канал
- Кабель питания
- Сертификат калибровки
- ПО OpenChoice
