О товаре
TPS2014B - это цифровой осциллограф, который идеально подходит для профессиональных пользователей. Он обладает 4 каналами и обеспечивает высокую точность и надежность измерений.
Основные характеристики этого осциллографа включают полосу пропускания в 100 МГц, что позволяет получить точные результаты для широкого спектра сигналов. Максимальная частота дискретизации составляет 2 ГГц, что гарантирует высокую четкость и детализацию измерений.
TPS2014B также оснащен большой памятью объемом 2,5 кБ, что позволяет сохранять большое количество данных для дальнейшего анализа. АЦП (аналого-цифровой преобразователь) имеет разрядность 8 бит, обеспечивая высокую точность измерений.
Сопротивление входа составляет 1 МОм, что гарантирует минимальные искажения сигнала и высокую стабильность в процессе измерений.
Технические характеристики
| Номер в госреестре СИ |
43472-11 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
4 |
| Полоса пропускания, МГц |
100 |
| Максимальная длина записи |
2.5 K |
| Частота дискретизации, Гвыб/сек |
2 |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
36 |
| Страна производитель |
США |
| Габаритные размеры, мм |
324х151х125 |
| Вес нетто, кг |
3.2 |

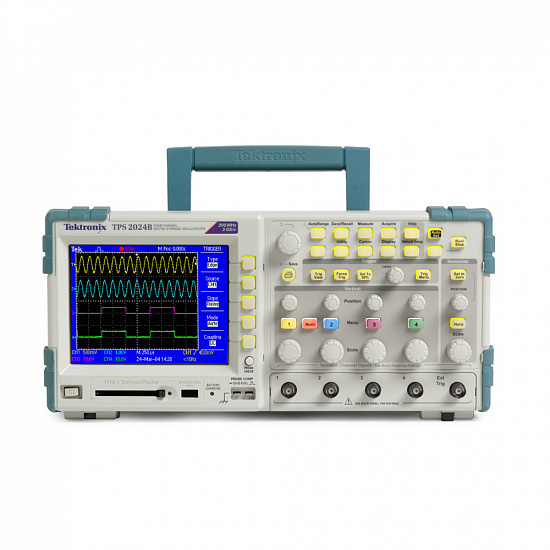

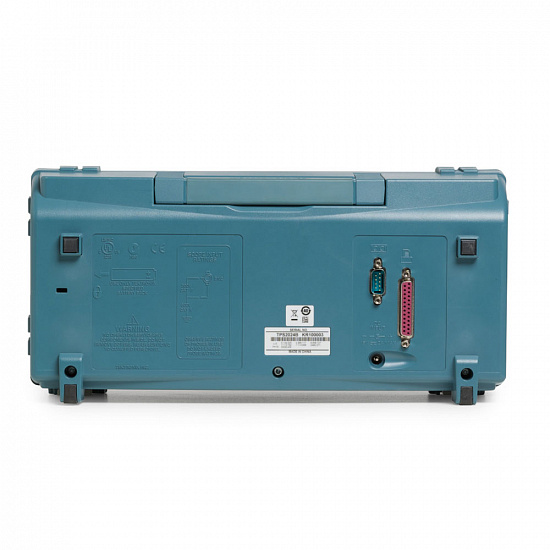

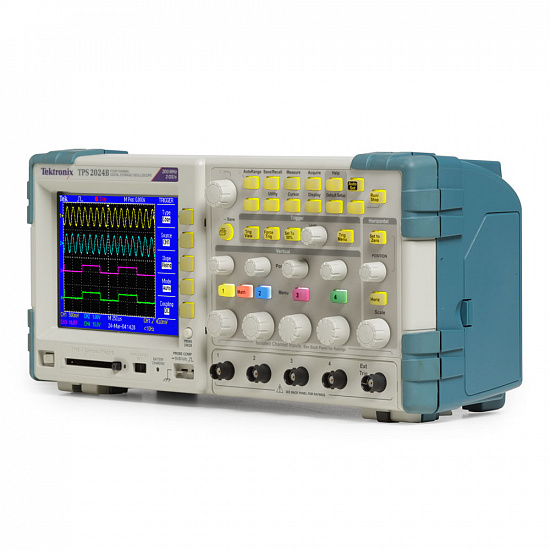

Описание осциллографа TPS2014B
Осциллограф с изолированными каналами Tektronix TPS2014B позволяет выполнять дифференциальные измерения и измерения в режиме изоляции от цепей заземления.
Цифровые осциллографы TPS2014B обладают широким спектром возможностей, а также хорошо знакомыми и простыми в обращении средствами управления и меню. Осциллограф использует технологию IsolatedChannel™, обеспечивающую изоляцию от земли и между каналами, что снижает вероятность повреждения исследуемых цепей во время измерения.
Области применения осциллографа TPS2014B
- Разработка, диагностика, монтаж и техническое обслуживание промышленных систем электропитания
- Разработка, диагностика, монтаж и техническое обслуживание электронного оборудования
- Разработка и тестирование автомобильной электроники
Отличительные особенности осциллографа TPS2014B
- Быстрое преобразование Фурье (БПФ) является стандартной функцией для всех моделей
- Расширенные функции запуска для быстрого захвата интересующих событий
- Традиционные органы управления, характерные для аналогового прибора, и многоязычный интерфейс пользователя значительно упрощают работу
- Быстрая настройка и управление с помощью меню автонастройки, автоматического выбора диапазона, памяти сигналов и настроек и встроенной контекстной справочной системы
- Кнопки меню с подсветкой
Теxнические xарактеристики осциллографа TPS2014B
| Параметр
| Значения
|
| Число каналов |
4 |
| Полоса пропускания (-3дБ) |
0 …100МГц,
0…20 МГц при 2 мВ/дел
Ограничение полосы пропускания до 20 МГц |
| Коэф. отклонения (Коткл.) |
2мВ/дел…5В/дел (шаг 1-2-5) плавная регулировка |
| Погрешность установки (Коткл.) |
± 3 % |
| Время нарастания |
< 2,1 нс |
| Входной импеданс |
1 МОм (± 2 %) / (20 ± 3) пФ |
| Макс. входное напряжение |
300 В ср. кв., до 1000 В с пробником P5120 (в комплект не входит) |
| Режимы работы |
Канал 1 (2, 3, 4), инверсия канала 1 (2, 3, 4) |
| Коэф. развертки (Кразв.) |
2,5 нс…50 с/дел |
| Погрешность установки Кразв. |
± 50 ppm (± 0,005 %) |
| Разрешение по вертикали |
8 бит |
| Макс. частота дискретизации |
2 ГГЦ |
| Длина записи |
2500 выборок на канал |
| Разрешение |
6 разрядов |
| Диапазон измерений |
10 Гц…200 МГц |
Комплектация осциллографа TPS2014B
- Цифровой осциллограф TPS2014B
- Сетевой провод
- Делитель 1:1/1:10
- Руководство по эксплуатации
