RIGOL HDO1074 Осциллограф цифровой

0 отзывов

Артикул: HDO1074

Код товара: 10016298

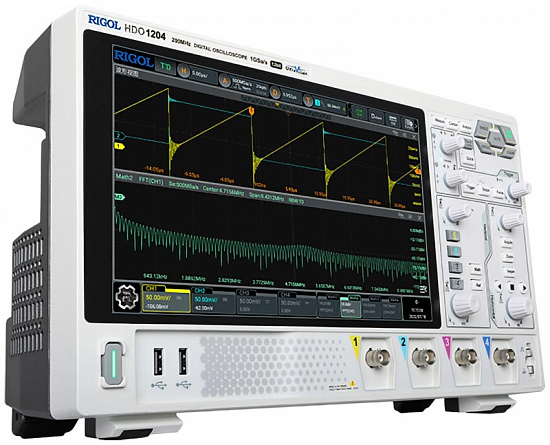

Цифровой осциллограф HDO1074_1
Цифровой осциллограф HDO1074_2
Посмотрите со всех сторон в 3D
Цифровой осциллограф HDO1074_1
Цифровой осциллограф HDO1074_2
RIGOL
RIGOL
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Вид исполнения — Настольный
  • Количество аналоговых каналов — 4
  • Полоса пропускания, МГц — 70
  • Максимальная длина записи — 50 M
Все характеристики Подробное описание
По запросу
Затрудняетесь в выборе?

Закажите звонок от нашего специалиста

Дмитрий Иванов
Дмитрий Иванов Эксперт по измерительному оборудованию с опытом более 10 лет

О товаре

RIGOL HDO1074 - цифровой осциллограф с полосой пропускания 70 МГц. Это бюджетный вариант для начинающих радиоинженеров. Имеет продвинутые технические характеристики и широкий функционал, что делает его идеальным инструментом для исследования и отладки электронных схем. Процессор "Centaurus" - новейшая разработка компании RIGOL, примененная в этой модели, обеспечивает высокое качество работы.

Технические характеристики

Вид исполнения Настольный
Количество аналоговых каналов 4
Полоса пропускания, МГц 70
Максимальная длина записи 50 M
Частота дискретизации, Гвыб/сек 2
Тип отображения Цифровой
Генератор сигналов Нет
Гарантия (мес.) 36
Страна производитель Китай
Габаритные размеры, мм 358х215х121
Вес нетто, кг 3.8

Описание цифрового осциллографа HDO1074:

Цифровой осциллограф Rigol DS1074 4 аналоговых канала + внешний запуск. Максимальная полоса пропускания - 70 МГц. Частота дискретизации - 2 Гвыб/с (1 Гвыб/с на 2 канала, 500 Мвыб/с - 4 канала). Максимальная память - 50 М точек (100 М - опция). АЦП 12 бит. Скорость захвата 50000 осц/с (вект.), 1500000 осц./с (UltraAcquire). Анализ осциллограмм (до 500000 кадров). Расширенная синхронизация (17 типов штатно). Декодирование протоколов RS-232/UART, I2C, SPI, LIN, CAN. 41 тип автоизмерений. Математические функции. Статистика. БПФ. Цифровой вольтметр. Частотомер. Интерфейс: USB-host, USB-device, LAN (c VNC Web), HDMI.

Технические характеристики HDO1074:

Параметр Значение
Полоса пропускания 70 МГц
Режим дискретизации
 Реальное время
Количество каналов 4 аналоговых + внешний запуск
Макс. скорость захвата осциллограмм
 50000 осц./сек (векторный режим)
1500000 осц./сек (режим UltraAcquire)
Время нарастания (50 Ом), тип ≤5 нс
Цифровой вольтметр
Источник аналоговые каналы (CH1, CH2)
Функция измерения DC, AC+DC RMS, AC RMS
Разрешение ACV / DCV: 4 бита
Звуковой сигнал при выходе значения напряжения за верхний или нижний заданные пределы
внутри или вне установленного диапазона
Частотомер
Общие параметры Источник аналоговые каналы (CH1, CH2) или внешний запуск EXT
Разрешение 3 или 6 цифр, пользовательская
Макс. частота
 макс. частота аналогового канала
Функция измерения частота. период, счет импульсов
Суммирование Источник 48-бит счетчика
Фронт подсчет количества нарастающих фронтов
Временная база внутренний источник опорной частоты
Дисплей
Тип дисплея диагональ 10,1" , емкостной сенсорный мультитач
Разрешение дисплея 1280 (по горизонтали) × 800 (по вертикали) точек
Сетка 10 делений (по вертикали) x 8 делений (по горизонтали)
Послесвечение выкл; от 100 мс до 10 с; бесконечно
Яркость
 256 уровней (ЖК HDMI)
Питание
Напряжение 100 ~ 240 Вэфф. AC, 50 ~ 60 Гц
Потребляемая мощность <400 Вт
Предохранитель 3,15 A, T тип, 250 В

Комплектация:

  • Осциллограф
  • Кабель питания
  • Кабель USB
  • Пассивные пробники (4 шт.)
Преимущества
  • Сверхнизкий уровень собственного шума для более чистых сигналов, более точное измерение низкоуровневых сигналов
  • 12-битное разрешение, позволяющее видеть мельчайшие искажения сигнала и выделять малые сигналы на уровне шумов
  • Частота дискретизации в реальном времени до 2 Гвыб/с
  • Глубина записи до 100 млн. точек, обеспечивая захват более детализированных сигналов в течение более длительных промежутков времени
  • Декодирование сигналов шин последовательной передачи данных в стандартной комплектации: SPI, I2C, RS-232/UART, CAN, LIN
  • 10,1-дюймовый HD сенсорный экран
  • Фотоэлектронные органы управления на передней панели являются долговечными и обеспечивают более точное и плавное взаимодействие и упрощают измерение.
Комплектация
  • Осциллограф RIGOL HDO1074
  • Кабель питания
  • Кабель USB
  • Пассивные пробники PVP3150 150 МГц. (4 шт.)
Документация
Практическое руководство по выбору осциллографа

Рекомендации по выбору

Скачать
