О товаре

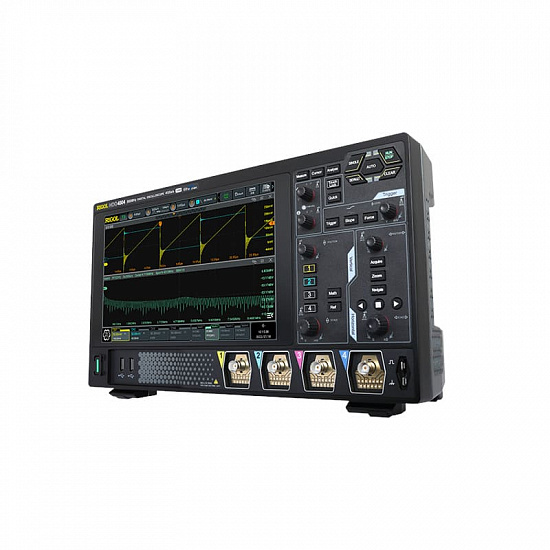

RIGOL HDO4204 - современный цифровой осциллограф с высоким разрешением и полосой пропускания 200 МГц. Этот 4-х канальный прибор идеально подходит для исследования и отладки электронных схем. Он обладает продвинутыми техническими характеристиками и широким функционалом. Новейшие разработки компании RIGOL, включая процессор "Centaurus", обеспечивают высокую производительность и надежность этого осциллографа.
Технические характеристики
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
4 |
| Полоса пропускания, МГц |
200 |
| Максимальная длина записи |
250 M |
| Частота дискретизации, Гвыб/сек |
4 |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
36 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
358х215х121 |
| Вес нетто, кг |
3.8 |
Описание цифрового осциллографа HDO4204:
Цифровой осциллограф Rigol HDO4204 является превосходным инструментом для исследования и отладки современных электронных схем, обладая отличными техническими характеристиками и широкими функциональными возможностями. В цифровом осциллографе HDO4204 применены новейшие разработки компании Rigol - процессор собственной разработки "Centaurus" и технология UltraVision 2, что позволило обеспечить высокую частоту дискретизации в реальном времени, скорость захвата осциллограмм до 1500000 осц/с в режиме UltraAcquire, глубину записи до 500 М точек.
Цифровые осциллографы серии HDO4000 отличает ультранизкий уровень шумов до 18 мкВскз, чувствительность от 100 мкВ/дел и высокое разрешение по вертикали - 12 бит, что позволяет делать измерения еще более точным, выделять малые сигналы на уровне шумов и наблюдать даже малейшие искажения сигнала.
Следуя современным тенденциям в осциллографии, помимо традиционных органов управления на передней панели прибора, в цифровом осциллографе Rigol HDO4204 установлен большой сенсорный дисплей, что делает управление осциллографом еще более простым и удобным.
Технические характеристики HDO4204:
| Параметр
| Значение
|
| Полоса пропускания |
200 МГц |
Режим дискретизации
|
Реальное время |
| Количество каналов |
4 аналоговых + внешний запуск |
Макс. скорость захвата осциллограмм
|
50000 осц./сек (векторный режим)
1500000 осц./сек (режим UltraAcquire) |
| Время нарастания (50 Ом), тип |
≤1,75 нс |
| Цифровой вольтметр |
| Источник |
аналоговые каналы (CH1, CH2) |
| Функция измерения |
DC, AC+DC RMS, AC RMS |
| Разрешение |
ACV / DCV: 4 бита |
| Звуковой сигнал |
при выходе значения напряжения за верхний или нижний заданные пределы
внутри или вне установленного диапазона |
| Частотомер |
| Общие параметры |
Источник |
аналоговые каналы (CH1, CH2) или внешний запуск EXT |
| Разрешение |
3 или 6 цифр, пользовательская |
Макс. частота
|
макс. частота аналогового канала |
| Функция измерения |
частота. период, счет импульсов |
| Суммирование |
Источник |
48-бит счетчика |
| Фронт |
подсчет количества нарастающих фронтов |
| Временная база |
внутренний источник опорной частоты |
| Дисплей |
| Тип дисплея |
диагональ 10,1" , емкостной сенсорный мультитач |
| Разрешение дисплея |
1280 (по горизонтали) × 800 (по вертикали) точек |
| Сетка |
10 делений (по вертикали) x 8 делений (по горизонтали) |
| Послесвечение |
выкл; от 100 мс до 10 с; бесконечно |
Яркость
|
256 уровней (ЖК HDMI) |
| Питание |
| Напряжение |
100 ~ 240 Вэфф. AC, 50 ~ 60 Гц |
| Потребляемая мощность |
<400 Вт |
| Предохранитель |
3,15 A, T тип, 250 В |
Комплектация:
- Осциллограф
- Кабель питания
- Кабель USB
- Пассивные пробники (4 шт.)
