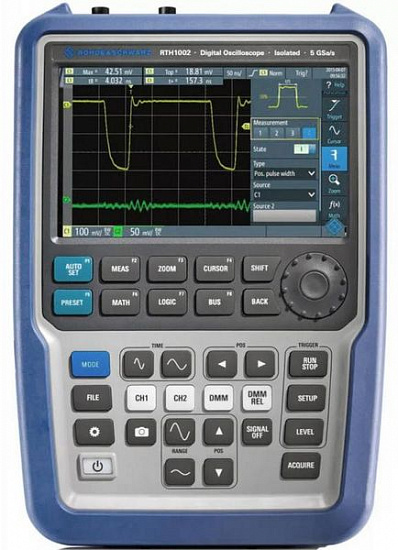

| Полоса пропускания
| 200 МГц
|
| Количество каналов
| 2 изолированных канала + вход мультиметра
|
| Регистрация
| Режим
| Обычный
Пиковый детектор
Усреднение (2...8192 осциллограмм)
Высокое разрешение
Огибающая
|
| Макс. дискретизация (реальное время)
| 5 млрд отсчетов/с;
2,5 млрд отсчетов/с в режиме чередования
|
|
| Вход
| Связь по входу
| открытый, закрытый
|
| Входной импеданс
| 1 МОм ± 2 % || 12 пФ ± 2 пФ
|
|
| Максимальное входное напряжение
| CAT IV 300 Вскз , 424 Впик
CAT IV 600 В, CAT III 1000 В с пробниками R&S® RT-ZI10 или R&S® RT-ZI11
|
|
| Параметры горизонтальной системы
| Скорость захвата осциллограмм
| 50000 осц./сек
|
| Интерполятор
| sin(x)/x
|
| Глубина записи
| ≤20 мВ/дел
1 канал: 500 К отсчетов (обычный), 250 К (пиковый детектор, усреднение, высокое разрешение, огибающая);
2 канала: 250 К отсчетов (обычный), 125 К (пиковый детектор, усреднение, высокое разрешение, огибающая);
|
≥50 мВ/дел
125 К отсчетов (обычный), 62,5 К (пиковый детектор, усреднение, высокое разрешение, огибающая)
|
| Коэффициент развертки
| 1 нс/дел ~ 500 с/дел
|
|
| Погрешность временной базы
| ±10 ppm
|
| Задержка между каналами
| ±100 нс
|
| Режимы
| Y-T, X-Y, zoom, FFT, самописец
|
| Параметры вертикальной системы
| Вертикальное разрешение
| 9 бит
10 бит (ADC режим)
|
| Вертикальное отклонение
| 2 мВ/дел ~ 100 В/дел
|
Диапазон смещения
| ±4 В (2 мВ/дел ~ 500 мВ/дел)
±200 В (1 В/дел ~ 20 В/дел)
0 В (≥40 В/дел)
|
|
|
| Низкочастотный предел
| ≤8 Гц ( на входе BNC)
|
| Время нарастания
| ≤1,75 нс
|
| Погрешность коэф. усиления
| ±1,5% (>5 мВ/дел)
±2% (2 мВ/дел~5 мВ/дел)
±2,5% (2 мВ/дел)
|
| Погрешность смещения
| ±0,1 дел ±1,5 мВ ±0,5% смещения
|
| Изоляция между каналами
| >40 дБ
|
| Измерения и анализ осциллограмм
| Курсорные
| ручные (ΔV, ΔT, ΔV и ΔT, V-маркер), слежение, авто
|
| Автоматические
| 33 типа автоматических измерений
временные: период, частота, время нарастания, время спада, длительность положительного импульса, длительность отрицательного импульса, положительная и отрицательная скважность, задержка, фаза
амплитудные: среднее, СКЗ, крест-фактор, стандартная девиация, минимум, максимум, размах, база, вершина, амплитуда, передний и задний выброс, AC, DC, AC+DC
счетчик: количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество спадающих фронтов
мощность: активная мощность, полная мощность, реактивная мощность, коэффициент мощности
|
| Отображение
| 4 измерения одновременно
|
|
|
|
Частотомер
(опция R&S® RTH-K33)
| Разрядность
| 7 разрядов (≥10 кГц);
6 разрядов (1 кГц...10 кГц);
4 разряда (100 Гц...1 кГц);
3 разряда (10 Гц...100 Гц)
|
| Количество каналов
| 2
|
| Источник
| аналоговые каналы
|
| Частотный диапазон
| 10 Гц...220 МГц
|
| Статистика
| максимальное, минимальное, среднее
|
| Связь по входу
| AC
|
| Математические операции
| A+B, A-B, A*B, квадрат, абсолютное значение, инверсия, FFT
|
| БПФ (FFT окна)
| прямоугольник, Hanning, Blackman, Hamming, плоская вершина (Flat Top)
Размер: 64 К отсчетов или 8 К отсчетов
Масштаб (X-ось): линейный, логарифмический
|
|
| Тестирование по маске
| Годен / Не годен с выбором реакции на событие;
Реакция на событие: звуковой сигнал, стоп, нет
Источник: аналоговые каналы, математика
Количество одновременных тестов - 5
|
| Самописец
| Количество каналов регистратора - 4
|
| Источник
| режим осциллографа: 4 осциллограммы одновременно
режим мультиметра: измерение мультиметра
режим частотомера (опция R&S® RTH-K33): до 2-х измерений счетчика
|
| Временная развертка
| 1/2/5 измерений /с
|
| Скорость измерения
| 5 с/дел или 4 дня/дел
|
| Глубина записи
| 2 М отсчетов /канал
|
| Декодирование
| I²C / SPI (опция R&S® RTH-K1)
RS-232 / UART / RS-422 / RS-485 (опция R&S® RTH-K2)
CAN / LIN (опция R&S® RTH-K3)
CAN-FD (опция R&S® RTH-K9)
SENT (опция R&S® RTH-K10)
|
