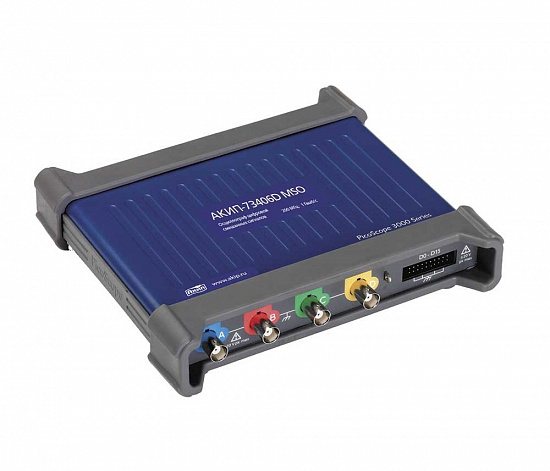

| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ (АНАЛОГОВЫЕ КАНАЛЫ) |
| Полоса пропускания (-3 дБ) |
0…70 МГц |
| Время нарастания, не более |
5,0 нс |
| Коэффициент отклонения (Коткл.) |
4 мВ/дел…4 В/дел |
| Вид входа |
открытый, закрытый |
| Погрешность установки Коткл |
± 3 % |
| Входное напряжение |
± 20 мВ … ± 20 В |
| Диапазон установки смещения |
± 250 мВ (входящее напряжение: ± 20 мВ … ± 200 мВ)
± 2,5 В (входящее напряжение: ± 500 мВ … ± 2 В)
± 20 В (входящее напряжение: ± 5 В … ± 20 мВ) |
| Входное сопротивление |
1 МОм / 14 пФ |
| Защита от перенапряжения |
± 100 В DC + ACпик |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ (ЦИФРОВЫЕ КАНАЛЫ) ТОЛЬКО МОДЕЛИ MSO |
| Число каналов |
16 (2 порта по 8 каналов каждый) |
| Входной разъем |
2,54 мм 2х10 контактны разъем |
| Максимальная частота |
100 МГц |
| Минимальный временной интервал |
5 нс |
| Входной импеданс |
200 кОм (± 2%) / (8 ± 2) пФ |
| Пороговый уровень |
TTL, CMOS, ECL, PECL, заданный (-5…+5 В) |
| Погрешность установки порога |
± 100 мВ |
| Входное напряжение |
± 20 В (защита от перенапряжения ± 50 В) |
| Задержка между каналами |
< 5 нс |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ |
| Режимы работы |
Основной, ZOOM окно, X-Y |
| СИНХРОНИЗАЦИЯ |
| Источники синхросигнала |
Любой из аналоговых каналов, цифровые каналы, Вход внешней синхронизации (кроме MSO) |
| Условия запуска развертки |
Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.), рант, шаблон |
| Режим запуска |
Однокр., ждущий, автоколебательный, без синхронизации, рапид (сегмент. развертка) |
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ |
| Разрешение по вертикали |
8 бит (12 бит в режиме увеличения разрешения (ERES)) |
Частота дискретизации
(однократный сигнал) |
1 ГГц (вкл. 1 аналоговый канал);
500 МГц (вкл. до 2-х аналоговых каналов или цифровые порты*)
250 МГц (вкл. до 4-х аналоговых каналов или цифровые порты*)
125 МГц (вкл. все аналоговые и цифровые порты*) |
| Эквивалентная частота дискретизации |
2,5 ГГц |
| Длина памяти (максимальная) |
128 МБ |
| Интерполяция |
Линейная, Sin (X) / х |
| Режимы сбора данных |
Выборка, послесвеч., цифровой самописец |
| КУРСОРНЫЕ ИЗМЕРЕНИЯ |
| Функции |
ΔU; ΔT; 1/ΔT |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ |
| По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
| Анализатор спектра |
Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD |
| АНАЛИЗАТОР СПЕКТРА |
| Диапазон входных частот |
0…70 МГц |
| Индикация спектрограммы |
Амплитуда, удержание пика, среднее значение |
| Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
| Глубина БПФ |
2…1048576 точек |
| ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР |
| Формы выходных сигналов |
Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, шум, постоянное напряжение, ПСП |
| Диапазон частот |
0,03 Гц … 1 МГц |
| Выходной уровень |
±2 В; погрешность 1%, на нагрузке 600 Ом |
| ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ |
| Частота дискретизации |
20 МГц |
| Длина памяти СПФ |
32 кБ |
| Разрешение ЦАП |
12 бит |
| Время нарастания/спада |
< 120 нс |
| КАЛИБРАТОР |
| Выход калибровки пробников |
Меандр 1 кГц, 2 Впик-пик, 600 Ом |
| ДЕКОДИРОВАНИЕ |
| Формат последовательных данных |
CAN, FlexRay, I²C, I²S, LIN, SPI, UART/RS-232, USB (single-ended) |
| ДОПУСКОВЫЙ КОНТРОЛЬ |
| Статистика (Годен/Не годен) |
В допуске, не в допуске, общее количество тестов |
| ОБЩИЕ ДАННЫЕ |
| Источник питания |
Разъем USB или адаптер напряжения AC/DC (1,5 А, 5 В)* |
| Интерфейс |
USB 3.0 (USB 2.0 совместимый) |
| Габаритные размеры |
190 × 170 × 40 мм |
| Масса |
0,5 кг |
