О товаре
Осциллограф АКИП-4133/2А USB - это современное устройство, предназначенное для профессионального использования в области электроники и схемотехники. Он оснащен USB-интерфейсом, что позволяет легко подключить его к компьютеру или ноутбуку для удобного управления и анализа сигналов.
Этот осциллограф имеет два канала, что обеспечивает возможность одновременного измерения и сравнения двух сигналов. Также он обладает высокой полосой пропускания - 5 ГГц, что позволяет измерять и анализировать высокочастотные сигналы.
Осциллограф АКИП-4133/2А USB обладает также большим объемом памяти - 125 кБ на каждый из каналов. Это позволяет сохранять большое количество данных и анализировать их в дальнейшем.
Важной особенностью этого осциллографа является его АЦП (аналого-цифровой преобразователь) с разрешением 12 бит. Это обеспечивает высокую точность и четкость измерений.
Технические характеристики
| Вид исполнения |
USB-приставка |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
5000 |
| Максимальная длина записи |
125 K |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
60 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
160х54х225 |
| Вес нетто, кг |
0.79 |

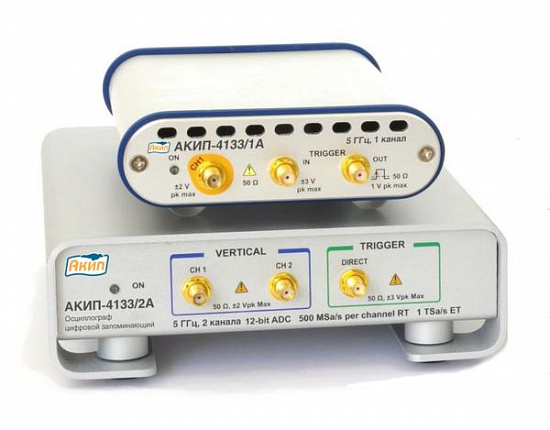

Описание USB осциллографа АКИП-4133/2А:
USB осциллограф АКИП-4133/2А - прибор 2 в 1»: эквивалентное время (стробоскопический режим) и реальное время, обеспечивающий высокую точность измерения, возможности анализа коммуникационных сигналов, сигналов последовательных шин и сетей передачи данных.
Осциллограф позволяет выполнять измерения и анализ сигналов сложных форм в диапазоне длительностей от пикосекунд до сотен секунд.

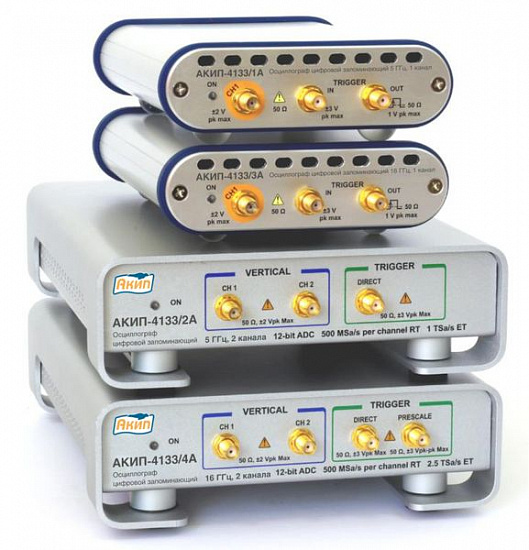

Серия АКИП-4133А сочетающая в себе возможности, как USB-осциллографа, так и дигитайзера, построена с использованием передовых технологий и предназначена для выполнения широкого спектра измерительных задач совместно со специально разработанным программным обеспечением.
USB-осциллографы серии АКИП-4133А могут применяться для выполнения предварительных тестов на соответствие протоколов последовательной передачи, для поиска ошибок при проектировании и отладке высокоскоростных и широкополосных устройств, для тестирования протоколов SONET / SDH, Ethernet, RapidIO, G.984.2, Fiber Channel, ITU G.703, PCI Express, ANSI T1.102, InfiniBand, Serial ATA и XAUI.
USB-осциллограф будет востребована и полезна инженерам, как в исследовательских лабораториях, так и в производственной сфере и электронном дизайне, которые в наибольшей степени испытывают необходимость иметь мощный, современный прибор для измерения и анализа широкополосных сигналов.
Отличительные особенности АКИП-4133/2А:
- Число каналов: 2.
- Полосы пропускания: 5 ГГц.
- Самый низкий в отрасли уровень джиттера 1,5 пс.
- 12-разрядное АЦП с частотой дискретизации 500 МГц на канал в реальном времени.
- Самая высокая в отрасли эквивалентная частота дискретизации, до 5 Твыб/с.
- Минимальный коэффициент развертки 10 пс/дел.
- Возможность синхронизации сигнала в полной полосе пропускания для захвата и анализа сложных широкополосных сигналов.
- Дополнительный вход: внешняя синхронизация с восстановлением тактовой частоты до 11,3 Гб/с.
- Мощное и гибкое программное обеспечение, простой и интуитивно понятный пользовательский интерфейс со встроенной “OnLine” справкой и демонстрационными обучающими сигналами.
- Отображение сигнала с цветовой градацией, автоматические измерения, построение глазковых диаграмм, тест по маске, гистограммы, математические осциллограммы, встроенный 7-разрядный частотомер, функция БПФ для анализа спектра сигнала, автоматическое масштабирование, сохранение осциллограмм и профилей настроек.
Технические характеристики осциллографа АКИП-4133/2А:
| Характеристики
| Значения
|
| Модель
| АКИП-4133/2А
|
| Число каналов
| 2
|
| Полоса пропускания
| 5 ГГц
|
| Коэф. отклонения
| 10 мВ/дел … 250 мВ/дел
|
| Погрешность установки коэф. отклонения
| ±1,5 % от полной шкалы
|
| Постоянное смещение
| -1 В … +1 В
|
| Входной импеданс
| 50 Ом
|
| Коэф. развертки (реальноевремя)
| 10 нс/дел … 1000 с/дел
|
| Коэф.развертки (эквивалентная дискретизация)
| 50 пс/дел … 5 мкс/дел
|
| Дискретизация реального времени
| 500 Мвыб/с (макс)
|
| Эквивалентная дискретизация
| 5 Твыб/с (макс)
|
| Погрешностьустановкикоэф. развертки
| ± 35*10-6
|
| Погрешность измерения временных интервалов
| ± (± 35*10-6 * измеренное значение + 0,1% * Котл*10 + 5 пс)
|
| АЦП
| 12 бит
|
| Длина памяти
| 250 кБ (макс)
|
| Источник синхронизации
| Внутренний, Внешний
|
| Тип синхронизации
| Прямой, с делителем, с восстановл. тактовой частоты
|
| Полоса пропускания непосредственного запуска (прямой/ direct)
| 3 ГГц
|
| Полоса пропускания
с делителем
| 6 ГГц
|
| Диапазон частот
с делителем частоты
| 1 … 16 ГГц
|
| Диапазон частот
с восстановлением тактовой частоты
| т 6,5 Мвыб/с … 5 Гвыб/с
|
| Джиттер синхронизации (скз)
| 1,5 пс
|
