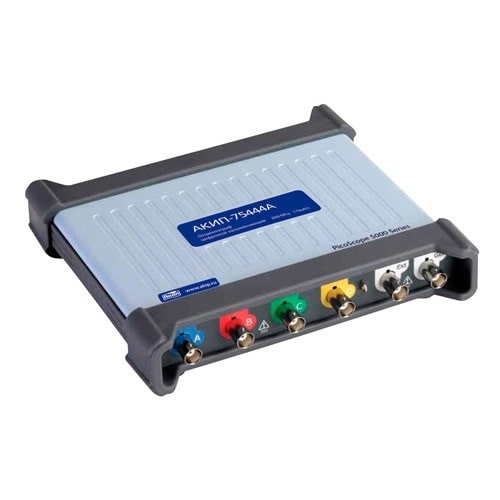

| Канал вертикального отклонения
|
| Число входных каналов
| 2
|
| Полоса пропускания (-3 дБ)
| АЦП 8…15 бит: 0…100 МГц
|
| АЦП 16 бит: 60 МГц
|
| Ограничение полосы пропускания
| 20 МГц
|
| Коэф. отклонения (Коткл.)
| 20 мВ/дел…4 В/дел
|
| Вид входа
| открытый, закрытый
|
| Погрешность установки Коткл.
| ±50 мВ … ±20 В
| ≥ 12 бит: ± 1 % от полной шкалы; 8 бит: ± 3 % от полной шкалы
|
| ±10 мВ … ±20 мВ
| Все режимы: ± 5 % от полной шкалы
|
| Время нарастания
| АЦП 8…15 бит: 3,5 нс
|
| АЦП 16 бит: 5,8 нс
|
| Входной импеданс
| 1 МОм±1% / 13 пФ±1 пФ
|
| Входное напряжение
| ± 10 мВ … ± 20 В (11 диапазонов)
|
| Постоянное смещение
| ±250 мВ (диапазоны: 10, 20, 50, 100, 200 мВ)
|
| ±2,5 В (диапазоны: 500 мВ, 1, 2 В)
|
| ±20 В (диапазоны: 5, 10, 20 В)
|
| Защита от перенапряжения
| ± 100 В (DC + ACпик)
|
| Канал горизонтального отклонения
|
| Коэф. развертки (Кразв.)
| 1 нс…1000 с/дел
|
| Погрешность установки Кразв.
| ±2 ppm (±0,0002 %)
|
| Режимы работы
| Основной, ZOOM окна, X-Y
|
| Джиттер синхронизации, скз
| ≤ 3 пс
|
| Синхронизация
|
| Источники синхросигнала
| Любой из 4-х каналов, внешняя синхронизация
|
| Условия запуска развертки
| Фронт, по длительности, по интервалу, окно, логические условия, рант, отложенная, пороговый
|
| Режим запуска
| Автоколебательный, ждущий, однократный, без синхронизации, рапид (сегментированная память)
|
| Вход внеш. синхронизации
| 100 МГц, 1 МОм±1% / 13 пФ±1 пФ, вх. напряж: ±5 В, защита: ±100 В (DC+ACпик)
|
| Аналого-цифровое преобразование
|
| Разрешение по вертикали
| 8 бит, 12 бит, 14 бит, 15 бит, 16 бит – переключаемо
|
| Частота дискретизации на канал (однокр. сигнал)
|
| 12 бит
| 14 бит
|
| 1 канал
| 500 МГц
| 125 МГц
|
| 2 канала
| 250 МГц
| 125 МГц
|
| 3 канала
| 125 МГц
| 125 МГц
|
| 4 канала
| 125 МГц
| 125 МГц
|
| Эквивалентная частота дискретизации
| 5 ГГц
|
| Длина памяти (при объедении)
| 8 бит: 128 МБ
|
| ≥ 12 бит: 64 МБ
|
| Сегментированная память
| 10000 сегментов
|
| Интерполяция
| Линейная, Sin X / X
|
| Режимы сбора данных
| Выборка, послесвеч., цифровой самописец (100 МБ)
|
| Курсорные измерения
|
| Функции
| ΔU; ΔT; 1/ΔT
|
| Автоматические измерения
|
| По вертикали
| Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
|
| По горизонтали
| Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка
|
| Статистика
| Минимум, максимум, СКО
|
| Анализатор спектра
|
| Диапазон входных частот
| 0…100 МГц
|
| Индикация спектрограммы
| Амплитуда, удержание пика, среднее значение
|
| Тип окна наблюдения
| Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
|
| Глубина БПФ
| 128…1048576 точек
|
| Функциональный генератор
|
| Формы выходных сигналов
| Синус, меандр, треугольник, постоянное напряжение (DC)
|
| Диапазон частот
| 0,03 Гц … 20 МГц
|
| Погрешн. установки частоты
| ±2 ppm (±0,0002 %)
|
| Выходной уровень
| ±2 В; погрешность 1%, на нагрузке 50 Ом
|
| ГКЧ
| Прямой/обратный ход
|
| Калибратор
|
| Выход калибратора пробников
| Меандр 1 кГц, 3 Впик-пик, 600 Ом
|
| Декодирование
|
| Формат последов. данных
| CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
|
| Допусковой контроль
|
| Статистика (Годен/Не годен)
| В допуске, не в допуске, общее кол-во тестов
|
| Общие данные
|
| Источник питания
| 2 USB разъема или адаптер напряжения AC/DC (1,5 А, 5 В)
|
| Интерфейс
| USB 2.0
|
| Рабочие условия
| Температура: 0°…50°C; Влажность: 5…80%
|
| Габаритные размеры
| 190 × 170 × 40 мм
|
| Масса
| 0,5 кг
|
