О товаре
DPO2012B - цифровой осциллограф с широкими функциональными возможностями и улучшенной отладкой на начальном уровне цен. Этот осциллограф из серии MSO 2000В обладает полосой пропускания до 100 МГц и частотой дискретизации 1 Гвыб./с, что обеспечивает высокую точность и качество измерений. С его помощью вы сможете быстро найти и диагностировать проблемы в сложных конструкциях, благодаря до 20 каналам для анализа аналоговых и цифровых сигналов.
Технические характеристики
| Номер в госреестре СИ |
52080-12 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
100 |
| Максимальная длина записи |
1 M |
| Частота дискретизации, Гвыб/сек |
1 |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
60 |
| Страна производитель |
США |
| Габаритные размеры, мм |
180х377х134 |
| Вес нетто, кг |
3.6 |

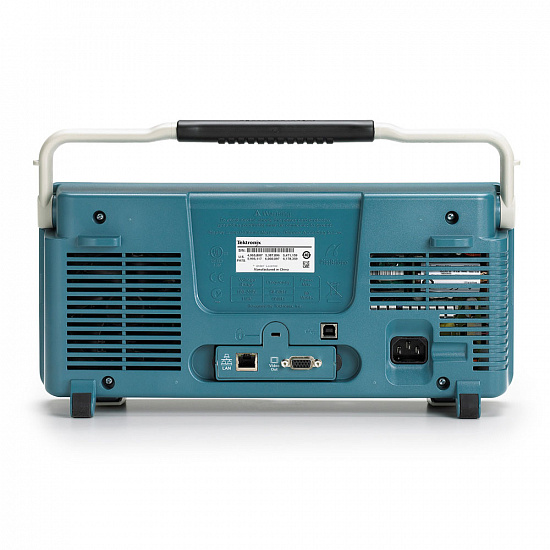

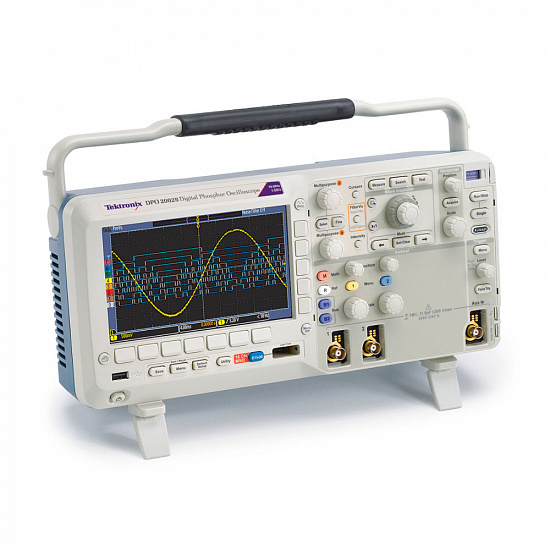

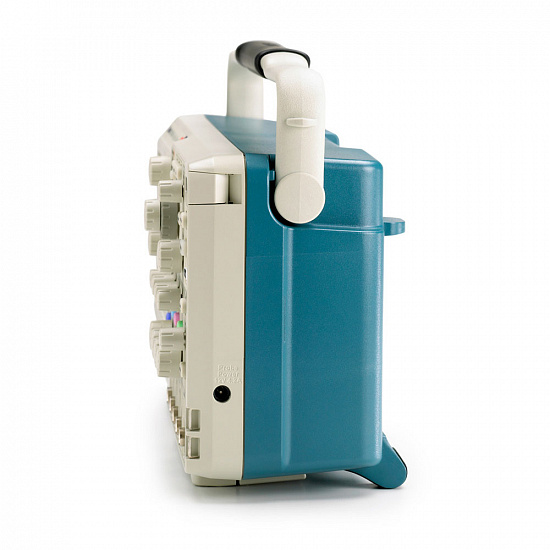

Описание осциллографа DPO2012B
Осциллограф Tektronix DPO2012B позволяет тестировать узлы разрабатываемого устройства по осциллограммам сигналов 2 аналоговых, 16 цифровых каналов и 2 шин.
Быстрое обнаружение аномалий обеспечивают дисплей с цифровым люминофором и 125 комбинаций запуска, а панель управления Wave Inspector позволяет быстро просматривать запись длиной 1 млн точек, уменьшать масштаб, отмечать интересующие точки и перемещаться от метки к метке.
Серия MSO / DPO2000B предлагает надежный набор функций, позволяющих ускорить каждый этап отладки вашего проекта - от быстрого обнаружения аномалии и ее захвата, до поиска в вашей записи сигнала для события и анализа его характеристик и поведения вашего устройства.
Отличитеьные особенности осциллографа DPO2012B
- 16 цифровых каналов
- Длина записи 1 млн. отсчетов по всем каналам
- Максимальная скорость захвата 5000 осциллограмм в секунду
- Расширенные функции системы запуска Запуск по последовательным интерфейсам и декодирование
- Панель управления Wave Inspector облегчает навигацию и обеспечивает автоматизацию поиска данных в сигнале
Теxнические xарактеристики осциллографа DPO2012B
| Параметр
| Значения
|
| Число каналов |
2 |
| Полоса пропускания |
100 МГц |
| Расчетное время нарастания фронта |
5 нс |
| Аппаратное ограничение полосы пропускания |
20 МГц |
| Режим входа |
AC, DC, GND |
| Входное сопротивление |
1 M ±2%, 11.5 пФ ±2 пФ |
| Диапазон чувствительности |
2 мВ/дел to 5 В/дел |
| Вертикальное разрешение |
8 бит |
| Максимальное входное напряжение |
300 В (ср.кв) с выбросами < 450 В |
| Погрешность усиления постоянного напряжения (с установленным смещением 0 В) |
±3% для чувствительности 10 мВ/дел to 5 В/дел ±4% для чувствительности 2 мВ/дел to 5 В/дел |
| Развязка каналов (любые два канала с одинаковой вертикальной чувствительностью) |
?100:1 на частоте ?70 МГц |
| Габаритные размеры |
180 x 377 x 134 мм |
| Масса |
3.6 кг |
Комплектация осциллографа DPO2012B
- Осциллограф TPS2012B
- Пассивный пробник
- Установка и Руководство по безопасности и переводе на передней панели Overlay Документация CD
- OpenChoice ® Desktop Software
- Шнур питания
