О товаре
MSO2002B - это цифровой осциллограф с двумя каналами. Он обладает полосой пропускания 70 МГц и максимальной частотой дискретизации 1 ГГц. С помощью этого осциллографа можно производить измерения с высокой точностью благодаря 8-битному АЦП. Устройство имеет 1 МБ памяти и сопротивление входа 1 МОм. Также осциллограф оснащен 16 логическими каналами. MSO2002B - отличное решение для профессионалов, которые нуждаются в надежном и точном приборе для измерений.
Технические характеристики
| Номер в госреестре СИ |
52080-12 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
70 |
| Максимальная длина записи |
1 M |
| Частота дискретизации, Гвыб/сек |
1 |
| Тип отображения |
Цифровой |
| Количество цифровых каналов |
16 |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
60 |
| Страна производитель |
США |
| Габаритные размеры, мм |
180х377х134 |
| Вес нетто, кг |
3.6 |

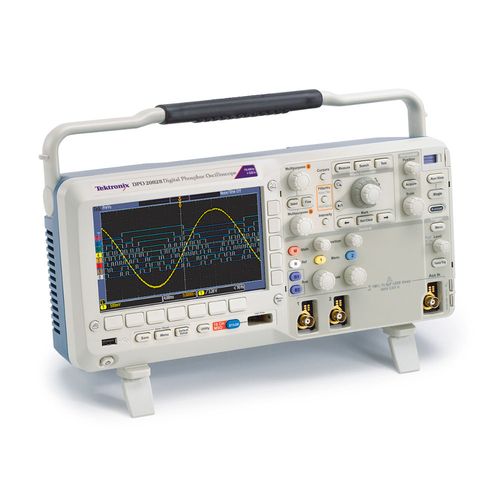

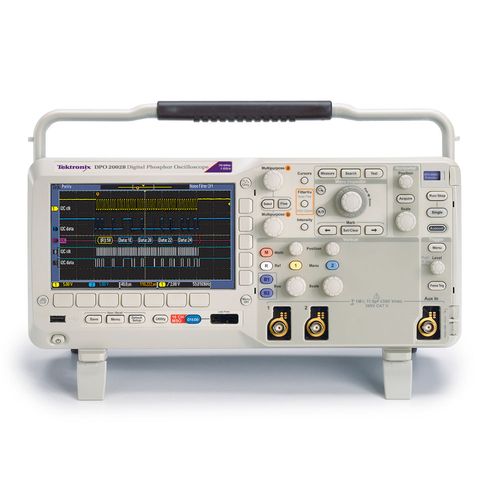

Описание осциллографа MSO2002B
Осциллограф Tektronix MSO2002B позволяет тестировать узлы разрабатываемого устройства по осциллограммам сигналов 4 аналоговых, 16 цифровых каналов и 2 шин.
Быстрое обнаружение аномалий обеспечивают дисплей с цифровым люминофором и 125 комбинаций запуска, а панель управления Wave Inspector позволяет быстро просматривать запись длиной 1 млн точек, уменьшать масштаб, отмечать интересующие точки и перемещаться от метки к метке.
Серия MSO / DPO2000B предлагает надежный набор функций, позволяющих ускорить каждый этап отладки вашего проекта - от быстрого обнаружения аномалии и ее захвата, до поиска в вашей записи сигнала для события и анализа его характеристик и поведения вашего устройства.
Отличитеьные особенности осциллографа MSO2002B
- 16 цифровых каналов
- Длина записи 1 млн. отсчетов по всем каналам
- Максимальная скорость захвата 5000 осциллограмм в секунду
- Расширенные функции системы запуска Запуск по последовательным интерфейсам и декодирование
- Панель управления Wave Inspector облегчает навигацию и обеспечивает автоматизацию поиска данных в сигнале
Теxнические xарактеристики осциллографа MSO2002B
| Параметр
| Значения
|
| Число каналов |
2 |
| Полоса пропускания |
70 MГц |
| Расчетное время нарастания фронта |
5 нс |
| Дисплей |
цветной |
| Вертикальное разрешение |
8 бит |
| Диапазон чувствительности |
2 мВ/дел до 5 В/дел |
| Аппаратное ограничение полосы пропускания |
20 МГц |
| Максимальное входное напряжение |
300 В (ср.кв) с выбросами < 450 В |
| Длина записи |
1 млн. точек/кан. |
| Автоматические измерения |
29 видов |
| Интерфейсы |

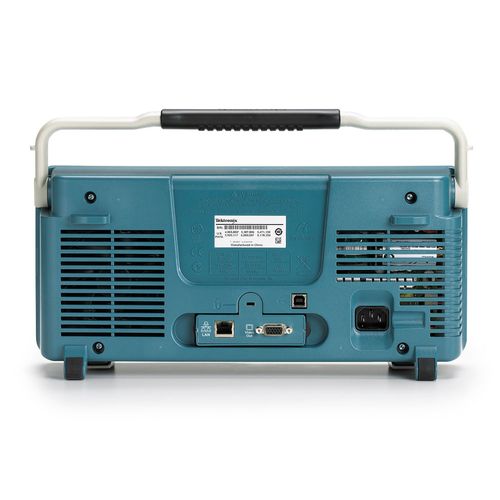

Порт USB 2.0 на передней панели для быстрого и простого сохранения данных. Порт USB 2.0 на задней панели для управления осциллографом с компьютера |
| Габаритные размеры |
180 x 377 x 134 мм |
| Вес |
3,6 кг |
Комплектация осциллографа MSO2002B
- Осциллограф TPS2012B
- P6316 16-канальный зонд логики и набор аксессуаров
- Документация
- Пассивный пробник PP0200
- Перевод передней панели
- Программное обеспечение OpenChoice
- Сумка
- Шнур питания
