О товаре
MSO2012B - это цифровой осциллограф, предназначенный для профессионального использования. Он обладает двумя каналами и полосой пропускания 100 МГц, что позволяет точно анализировать сигналы высокой частоты. Максимальная частота дискретизации составляет 1 ГГц, что обеспечивает высокую точность измерений. Осциллограф оснащен 1 МБ памяти, что позволяет сохранять большой объем данных для последующего анализа. АЦП составляет 8 бит, что гарантирует высокую разрешающую способность. Сопротивление входа составляет 1 МОм, что обеспечивает минимальное влияние на измеряемый сигнал. Дополнительно, осциллограф имеет 16 логических каналов, что позволяет анализировать цифровые сигналы. Этот товар идеально подходит для специалистов, работающих в области электроники, телекоммуникаций и других смежных областях.
Технические характеристики
| Номер в госреестре СИ |
52080-12 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
100 |
| Максимальная длина записи |
1 M |
| Частота дискретизации, Гвыб/сек |
1 |
| Тип отображения |
Цифровой |
| Количество цифровых каналов |
16 |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
60 |
| Страна производитель |
США |
| Габаритные размеры, мм |
180х377х134 |
| Вес нетто, кг |
3.6 |

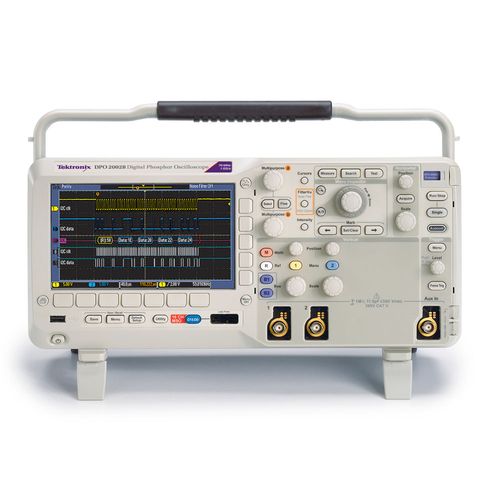

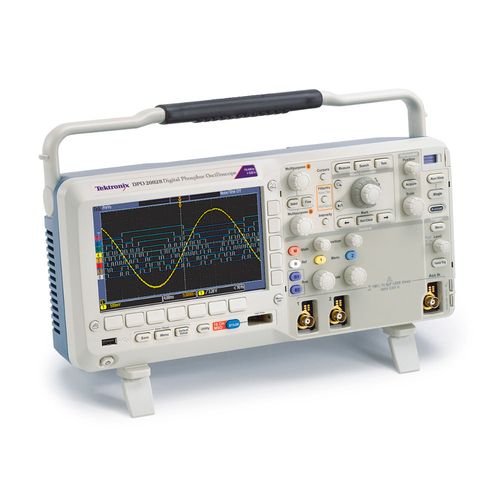

Описание осциллографа MSO2012B
Осциллограф TektronixMSO2012B позволяет тестировать узлы разрабатываемого устройства по осциллограммам сигналов 2 аналоговых, 16 цифровых каналов и 2 шин.
Быстрое обнаружение аномалий обеспечивают дисплей с цифровым люминофором и 125 комбинаций запуска, а панель управления Wave Inspector позволяет быстро просматривать запись длиной 1 млн точек, уменьшать масштаб, отмечать интересующие точки и перемещаться от метки к метке.
Серия MSO / DPO2000B предлагает надежный набор функций, позволяющих ускорить каждый этап отладки вашего проекта - от быстрого обнаружения аномалии и ее захвата, до поиска в вашей записи сигнала для события и анализа его характеристик и поведения вашего устройства.
Отличитеьные особенности осциллографа MSO2012B
- 16 цифровых каналов
- Длина записи 1 млн. отсчетов по всем каналам
- Максимальная скорость захвата 5000 осциллограмм в секунду
- Расширенные функции системы запуска Запуск по последовательным интерфейсам и декодирование
- Панель управления Wave Inspector облегчает навигацию и обеспечивает автоматизацию поиска данных в сигнале
Теxнические xарактеристики осциллографа MSO2012B
| Параметр
| Значения
|
| Число каналов |
2 |
| Полоса пропускания |
100 MГц |
| Расчетное время нарастания фронта |
5 нс |
| Дисплей |
цветной |
| Вертикальное разрешение |
8 бит |
| Диапазон чувствительности |
2 мВ/дел до 5 В/дел |
| Аппаратное ограничение полосы пропускания |
20 МГц |
| Максимальное входное напряжение |
300 В (ср.кв) с выбросами < 450 В |
| Длина записи |
1 млн. точек/кан. |
| Автоматические измерения |
29 видов |
| Интерфейсы |

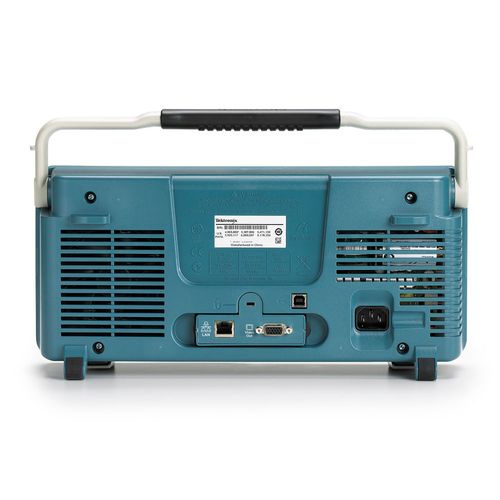

Порт USB 2.0 на передней панели для быстрого и простого сохранения данных. Порт USB 2.0 на задней панели для управления осциллографом с компьютера |
| Габаритные размеры |
180 x 377 x 134 мм |
| Вес |
3,6 кг |
Комплектация осциллографа MSO2012B
- Осциллограф TPS2012B
- P6316 16-канальный зонд логики и набор аксессуаров
- Документация
- Пассивный пробник PP0200
- Перевод передней панели
- Программное обеспечение OpenChoice
- Сумка
- Шнур питания
