0 отзывов

Артикул: АСК-1051

Код товара: 6545

Посмотрите со всех сторон в 3D

О товаре

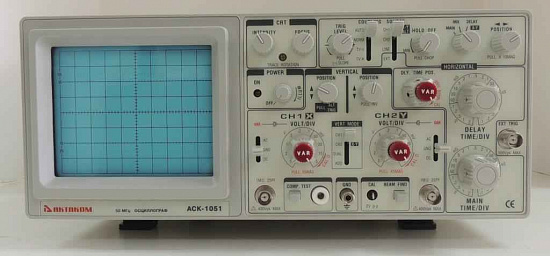

АСК-1051 Осциллограф аналоговый - это надежное устройство с двумя каналами и частотой 50 МГц. Его ЭЛТ дисплей размером 8х10 см обеспечивает отличную видимость. Чувствительность в диапазоне от 1 мВ до 5 В/дел и коэффициент развертки от 0,1 мкс до 0,2 с/дел обеспечивают точное измерение сигналов. Осциллограф имеет максимальное входное напряжение 400 В и время нарастания 7 нс. Режимы разверток включают автоколебательный, ждущий, телевизионный и Х-У. Источники синхронизации - СН1, СН2, сеть, внешний. Он позволяет измерять ВАХ радиокомпонентов, имеет Z-вход, задержку развертки и возможность рассмотреть сигнал с любого места экрана. Рабочее напряжение - 220 В.

Технические характеристики

Количество каналов 2
Тип прибора Настольный
Гарантия (мес.) 25
Страна производитель Китай
Полоса пропускания 50 МГц
Вес нетто, кг 7.8
Габаритные размеры, мм 324х/397х132

Описание аналогового осциллографа АСК-1051

2 канала, полоса пропускания 50 МГц, ЭЛТ 8х10 см, чувствительность 1 мВ/дел...5 В/дел, коэффициенты развертки 0,1 мкс/дел...0,2 с/дел, максимальное входное напряжение 400 В, время установления 5,8 нс, входное сопротивление 1 МОм, входная емкость 25 пФ; режимы разверток: автоколебательный, ждущий, телевизионный, X-Y; источники синхронизации: СН1, СН2, сеть, внешний; дополнительные функции: встроенный мультиметр, измерение ВАХ радиокомпонентов, Z-вход, задержка развертки; питание: 220 В; габариты: 324х132х398; масса 7,8 кг

Технические характеристики

Параметр Значения
СИСТЕМА ОТКЛОНЕНИЯ ПО ВЕРТИКАЛИ
Число каналов

2

Полоса пропускания50 МГц
Коэффициент отклонения5 мВ…5 В/дел (10 ступ. с шагом 1-2-5)
Масштабированиеплавное, до 5 крат (1 мВ...1 В/дел)
Погрешность±3 %
ВыбросМенее 5 %
Входной импеданс1 МОм/25 пФ
Макс. амплитуда400 В (пост.+перем.)
Режимы работы канал 1, канал 2, оба канала, сложение каналов
СИСТЕМА ОТКЛОНЕНИЯ ПО ГОРИЗОНТАЛИ
Коэффициент развертки0,1 мкс…0,2 с/дел (23 ступ. с шагом 1-2-5)
Масштабирование×10
Погрешность±3 %
СИНХРОНИЗАЦИЯ
Режимыавто, норм.,TV-V, TV-H
Источникканал 1, канал 2, сеть, внешний вход
Вход внешней синхронизации1 МОм/30 пФ, макс. амп. 300 В (пост.+перем.)
РЕЖИМ X-Y
Входыканал 1 - вход X, канал 2 - вход Y
Чувствительность5 мВ...5 В/дел
Полоса пропускания1 МГц
Сдвиг фазыменее 3°
ОБЩИЕ ХАРАКТЕРИСТИКИ
ЭкранЭЛТ, 8Ч10 см
Сигнал калибраторапрямоугольный импульс, 1 кГц, 0,5 В
Питание220 В, 50/60 Гц
Потребляемая мощность40 Вт
Габаритные размеры324х132х398 мм
Масса7,8 кг
Габаритные размеры в упаковочной таре 400х230х500, вес 9,35 кг.

Комплект поставки аналогового осциллографа АСК-1051:

  • Осциллограф АСК-1051
  • Осциллографические щупы
  • Шнур питания
  • Пластмассовая отвертка
  • Предохранитель
Комплектация
  • Осциллограф АСК-1021
  • Осциллографические щупы
  • Шнур питания
  • Пластмассовая отвертка
  • Предохранитель
