0 отзывов

Артикул: АОС-5202

Код товара: 311676

Посмотрите со всех сторон в 3D
Госреестр
Актаком
Актаком
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Количество каналов — 2
  • Общий объем памяти — 24К
  • Полоса пропускания — 200 МГц
  • Частота дискретизации — 2 Гвыб/сек
  • Тип прибора — Настольный
  • Номер в госреестре СИ — 48999-12
  • Гарантия (мес.) — 14
  • Страна производитель — Китай
  • Вес нетто, кг — 4.5
  • Габаритные размеры, мм — 336х118х152
Все характеристики Подробное описание
По запросу

О товаре

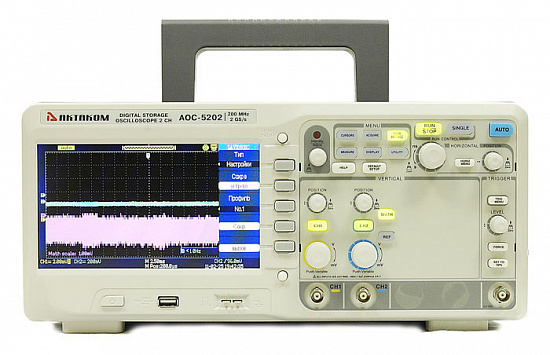

АОС-5202 Осциллограф цифровой запоминающий предназначен для исследования формы электрических сигналов с помощью визуального наблюдения и измерения их амплитудных и временных характеристик. Осциллограф работает на основе аналого-цифрового преобразования с задаваемой частотой дискретизации, регистрации данных для обработки и отображения на жидкокристаллическом дисплее. Устройство имеет 2 канала, полосу пропускания 200 МГц и эквивалентную частоту дискретизации 50 Гвыб/с. Возможности осциллографа включают курсорные измерения, 32 автоизмерения, математические функции и БПФ. Интерфейс включает 2 USB-порта, LAN и PASS/FAIL. Дисплей имеет размер 7" и разрешение 480х234 пикселей.

Технические характеристики

Количество каналов 2
Общий объем памяти 24К
Полоса пропускания 200 МГц
Частота дискретизации 2 Гвыб/сек
Тип прибора Настольный
Номер в госреестре СИ 48999-12
Гарантия (мес.) 14
Страна производитель Китай
Вес нетто, кг 4.5
Габаритные размеры, мм 336х118х152

Описание запоминающего цифрового осциллографа АОС-5202:

Осциллографы цифровые запоминающие АОС (далее осциллографы) предназначены для исследования формы электрических сигналов путем визуального наблюдения на жидкокристаллическом индикаторе и измерения их амплитудных и временных характеристик. Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с задаваемой частотой дискретизации, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом матричном цветном дисплее. Осциллографы выполнены в виде моноблока со съемным сетевым шнуром питания. На передней панели расположены органы управления горизонтальной и вертикальной развертками, синхронизацией развертки и режимами обработки и отображения, входные разъёмы вертикальных каналов и внешней синхронизации, выход встроенного калибратора и разъём USB для подключения внешнего запоминающего устройства или принтера.

Программное обеспечение (ПО) осциллографов предназначено для управления режмами работы, обработки цифровых данных, их отображения на дисплее и выдачи на интерфейсы связи. ПО обеспечивает выполнение следующих функций обработки цифровых данных: курсорных измерений, автоматических измерений, допускового контроля, математической обработки (+, -, ·, /, быстрое преобразование Фурье). Контроль целостности программы выполняется автоматически при каждом запуске, после проверки соответствия контрольной суммы на дисплей выводится идентификационное наименование и версия ПО. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 – С.

Отличительные особенности:

  • автоматические измерения: 32 типа.
    14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
    18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
  • курсорные измерения: ручные. слежение. авто
  • хранение: 20 осциллограмм, 20 установок, 2 опорных маски
  • ограничение полосы: 20 МГц
  • функция усреднения (4..256)
  • пиковый детектор
  • автоматический покадровый регистратор: 2500 кадров
  • цифровые фильтры: НЧ, ВЧ, полосовой, режективный
  • интерполяция: Sin(x)/x, линейная
  • математические операции: сложение, вычитание, умножение, деление
  • инверсия сигнала
  • быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки.
  • режим растяжки
  • режим X-Y
  • самописец: 100 мс/дел...50 с/дел
  • встроенный 6-разрядный частотомер
  • режим послесвечения
  • тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!
  • форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
  • сохранение на USB-устройство
  • РУССКОЯЗЫЧНОЕ МЕНЮ!!!

Технические характеристики:

Параметр Значение
Количество каналов 2 канала + внешний запуск
Полоса пропускания 200 МГц
Максимальная частота дискретизации в режиме реального времени 2 Гвыб/сек (1 Гвыб/сек на канал)
Частота дискретизации в эквивалентном режиме 50 Гвыб/сек
Максимальный объем памяти 24 К (12 К на канал)
Вертикальное разрешение 8 бит
Коэффициент вертикального отклонения 2 мВ/дел...5 В/дел, погрешность: ±3% (≥ 5 мВ/дел)
Время нарастания 1,8 нс
Входной импеданс 1 MОм ±2% || 17 пФ ±3 пФ
Максимальное входное напряжение 400 В пик-пик
Коэффициент развертки 2,5 нс/дел…50 с/дел с шагом 1-2-5
Источник запуска канал 1, канал 2, AC, внешний, внешний/5
Тип входов AC, DC, ФВЧ, ФНЧ
Тип запуска фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
Дисплей 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К
Интерфейс USB-host, USB-device, PASS/FAIL, LAN
Питание 100 В - 240 В / 45 Гц...440 Гц
Потребляемая мощность 50 Вт
Масса 4,5 кг
Габаритные размеры 336х118х152 мм

Органы управления осциллографов АОС-5ххх:

Осциллограф АОС-5102

Осциллограф АОС-5102

  1. Кнопка включения и отключения меню
  2. Индикатор активности регулятора ввода данных
  3. Регулятор ввода данных
  4. Кнопка AUTO. Автоматически включает и настраивает активный канал
  5. Зона кнопок вызова MENU: Кнопка UTILITY активирует различные сервисные функций. Кнопка MEASURE запускает режим автоизмерений. Кнопка ACQUIRE активирует режимы получения данных осциллографом. Кнопка SAVE/RECALL служит для сохранения и загрузки профилей настроек и осциллограмм. Кнопка CURSORS предназначена для включения режима курсорных измерений. Кнопка DISPLAY используется для изменения настроек экрана
  6. Кнопка вызова заводских настроек
  7. Зона кнопок управления RUN control: Кнопка RUN/STOP осуществляет поиск условий запуска, запуск и прекращение регистрации данных. Кнопка SINGLE служит для однократной регистрации сигнала
  8. Органы управления вертикальной системой VERTICAL▲▼. Кнопка MATH предназначена для выполнения математических операций. Кнопка REF используется для сохранения и загрузки опорного сигнала
  9. Органы управления горизонтальной системой
  10. Система управления запуском
  11. Вход для сигнала внешнего запуска
  12. Входы каналов CH1, CH2, CH3 или CH4
  13. Зона функциональных кнопок для выбора различных функций и установок
  14. Кнопка для распечатки и сохранения изображения
  15. Кнопка входа в систему помощи (на английском языке)
  16. Разъём интерфейса USB-host для подключения USB-носителя
  17. ЖК-экран
  18. Выход для компенсации пробников
  19. Выключатель питания. Служит для включения и выключения прибора
  20. Разъем Pass/Fail Out для подключения внешнего управляемого устройства
  21. Разъём USB-устройства для подключения осциллографа к персональному компьютеру
  22. Разъем LAN для дистанционного управления
  23. Разъём USB-host для подключения USB-накопителя или USB-принтера
  24. Разъём для подключения кабеля питания с контактом заземления и тумблером включения питания

Комплект поставки:

Наименование Количество
1. Осциллограф цифровой запоминающий АОС-5202 1
2. Кабель питания 1
3. Осциллографический щуп 2
4. Кабель USB 1
5. Краткое руководство пользователя 1

Дополнительная комплектация:

  • миниклипса пружинная АСА-2554
  • пробники осциллографические пассивные: HP-9100, HP-9101R, HP-9150,HP-9151R, HP-9250, HP-9251R, HP-9258, HP-9258R, HP-6350, HP-6351R, P6501R
  • пробники осциллографические дифференциальные: DP-20K, DP-25, DP-30HS,DP-40LV, DP-50, DP-100,  DP-16K, DP-22Kpro, DP-150pro
  • пробники осциллографические токовые:  PA-622, PA-655, PA-677,PA-699
  • пробники осциллографические высоковольтные:  АСА-6039, HVP-15HF, HVP-28HF, HVP-08
Преимущества
  • Автоматические измерения: 32 типа
  • 14 по напряжению: vpp, vmax, vmin, vamp, vtop, vbase, vavg, mean, crms, vrms, rovshoot, fovshoot, rpreshoot, fpreshoot
  • 18 во временной и частотной областях: rise time, fall time, freq, period, +wid, -wid, +dut, -dut, bwid, phase, frr, frf, ffr, fff, lrr, lrf, lfr, lff
  • Курсорные измерения: ручные. Слежение. Авто
  • Хранение: 20 осциллограмм, 20 установок, 2 опорных маски
  • Ограничение полосы: 20 мгц
  • Функция усреднения (4..256)
  • Пиковый детектор
  • Автоматический покадровый регистратор: 2500 кадров
  • Цифровые фильтры: нч, вч, полосовой, режективный
  • Интерполяция: sin(x)/x, линейная
  • Математические операции: сложение, вычитание, умножение, деление
  • Инверсия сигнала
  • Быстрое преобразование фурье (rectangle, blackman, hanning, hamming). Бпф 1024 точки
  • Режим растяжки
  • Режим x-y
  • Самописец: 100 мс/дел...50 с/дел
  • Встроенный 6-разрядный частотомер
  • Режим послесвечения
Комплектация
  • Осциллограф цифровой АОС-5202
  • Осциллографические щупы (2 шт.)
  • Кабель питания
  • Кабель USB
  • Краткое руководство пользователя
