О товаре
АОС-5302 - это цифровой запоминающий осциллограф с двумя каналами. Он обладает полосой пропускания 300 МГц и частотой дискретизации 2 Гвыб/с (1 Гвыб/с на каждый канал). Эквивалентная частота дискретизации составляет 50 Гвыб/с. Осциллограф имеет память до 24К точек (12 К на канал). Входной импеданс составляет 1 МОм / 13 пФ и 50 Ом. Он оснащен курсорными измерениями, 32 автоизмерениями, математическими функциями и БПФ. Интерфейс включает 2 USB-host, USB-device, LAN, PASS/FAIL.
Технические характеристики
| Номер в госреестре СИ |
48999-12 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
200 |
| Максимальная длина записи |
24 K |
| Частота дискретизации, Гвыб/сек |
2 |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
14 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
336х118х152 |
| Вес нетто, кг |
4.5 |
Описание запоминающего цифрового осциллографа АОС-5302:
Осциллографы цифровые запоминающие АОС (далее осциллографы) предназначены для исследования формы электрических сигналов путем визуального наблюдения на жидкокристаллическом индикаторе и измерения их амплитудных и временных характеристик. Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с задаваемой частотой дискретизации, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом матричном цветном дисплее. Осциллографы выполнены в виде моноблока со съемным сетевым шнуром питания. На передней панели расположены органы управления горизонтальной и вертикальной развертками, синхронизацией развертки и режимами обработки и отображения, входные разъёмы вертикальных каналов и внешней синхронизации, выход встроенного калибратора и разъём USB для подключения внешнего запоминающего устройства или принтера.
2 канала. Полоса пропускания - 300 МГц. Частота дискретизации - 2 Гвыб/с (1 Гвыб/с-каждый канал). Эквивалентная частота дискретизации - 50 Гвыб/с. Память до 24К (12 К на канал) точек. Входной импеданс: 1 МОм / 13 пФ, 50 Ом. Курсорные измерения. 32 автоизмерений. Матем. функции. БПФ. Интерфейс: 2 USB-host, USB-device, LAN, PASS/FAIL. Дисплей: цветной, TFT, 7", 480х234. Вес: 4,5 кг. Размеры: 336 x 152 x 118 мм.
Программное обеспечение (ПО) осциллографов предназначено для управления режмами работы, обработки цифровых данных, их отображения на дисплее и выдачи на интерфейсы связи. ПО обеспечивает выполнение следующих функций обработки цифровых данных: курсорных измерений, автоматических измерений, допускового контроля, математической обработки (+, -, ·, /, быстрое преобразование Фурье). Контроль целостности программы выполняется автоматически при каждом запуске, после проверки соответствия контрольной суммы на дисплей выводится идентификационное наименование и версия ПО. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 – С.
Отличительные особенности запоминающего цифрового осциллографа АОС-5302:
- автоматические измерения: 32 типа.
14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
- курсорные измерения: ручные. слежение. авто
- хранение: 20 осциллограмм, 20 установок, 2 опорных маски
- ограничение полосы: 20 МГц
- функция усреднения (4..256)
- пиковый детектор
- автоматический покадровый регистратор: 2500 кадров
- цифровые фильтры: НЧ, ВЧ, полосовой, режективный
- интерполяция: Sin(x)/x, линейная
- математические операции: сложение, вычитание, умножение, деление
- инверсия сигнала
- быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки.
- режим растяжки
- режим X-Y
- самописец: 100 мс/дел...50 с/дел
- встроенный 6-разрядный частотомер
- режим послесвечения
- тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!
- форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
- сохранение на USB-устройство
- РУССКОЯЗЫЧНОЕ МЕНЮ!!!
Технические характеристики:
| Параметр
| Значение
|
| Количество каналов |
2 канала + внешний запуск |
| Полоса пропускания |
300 МГц |
| Максимальная частота дискретизации в режиме реального времени |
2 Гвыб/сек (1 Гвыб/сек на канал) |
| Частота дискретизации в эквивалентном режиме |
50 Гвыб/сек |
| Максимальный объем памяти |
24 К (12 К на канал) |
| Вертикальное разрешение |
8 бит |
| Коэффициент вертикального отклонения |
2 мВ/дел...5 В/дел, погрешность: ±3% (≥ 5 мВ/дел) |
| Время нарастания |
1,2 нс |
| Входной импеданс |
1 MОм ±2% || 17 пФ ±3 пФ |
| Максимальное входное напряжение |
400 В пик-пик |
| Коэффициент развертки |
1 нс/дел…50 с/дел с шагом 1-2-5 |
| Источник запуска |
канал 1, канал 2, AC, внешний, внешний/5 |
| Тип входов |
AC, DC, ФВЧ, ФНЧ |
| Тип запуска |
фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный |
| Дисплей |
7 дюймов, разрешение 480x234 точек, цветной TFT 64 К |
| Интерфейс |
USB-host, USB-device, PASS/FAIL, LAN |
| Питание |
100 В - 240 В / 45 Гц...440 Гц |
| Потребляемая мощность |
50 Вт |
| Масса |
4,5 кг |
| Габаритные размеры |
336х118х152 мм |

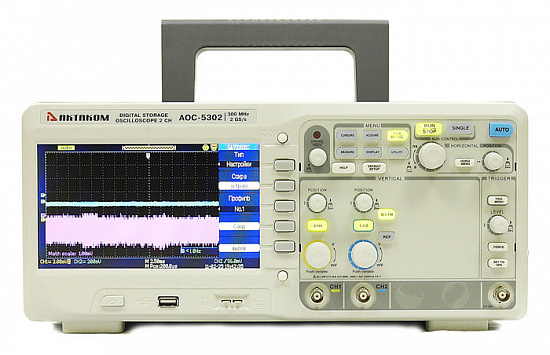

Органы управления осциллографов АОС-5ххх:
- Кнопка включения и отключения меню
- Индикатор активности регулятора ввода данных
- Регулятор ввода данных
- Кнопка AUTO. Автоматически включает и настраивает активный канал
- Зона кнопок вызова MENU: Кнопка UTILITY активирует различные сервисные функций. Кнопка MEASURE запускает режим автоизмерений. Кнопка ACQUIRE активирует режимы получения данных осциллографом. Кнопка SAVE/RECALL служит для сохранения и загрузки профилей настроек и осциллограмм. Кнопка CURSORS предназначена для включения режима курсорных измерений. Кнопка DISPLAY используется для изменения настроек экрана
- Кнопка вызова заводских настроек
- Зона кнопок управления RUN control: Кнопка RUN/STOP осуществляет поиск условий запуска, запуск и прекращение регистрации данных. Кнопка SINGLE служит для однократной регистрации сигнала
- Органы управления вертикальной системой VERTICAL▲▼. Кнопка MATH предназначена для выполнения математических операций. Кнопка REF используется для сохранения и загрузки опорного сигнала
- Органы управления горизонтальной системой
- Система управления запуском
- Вход для сигнала внешнего запуска
- Входы каналов CH1, CH2, CH3 или CH4
- Зона функциональных кнопок для выбора различных функций и установок
- Кнопка для распечатки и сохранения изображения
- Кнопка входа в систему помощи (на английском языке)
- Разъём интерфейса USB-host для подключения USB-носителя
- ЖК-экран
- Выход для компенсации пробников
- Выключатель питания. Служит для включения и выключения прибора

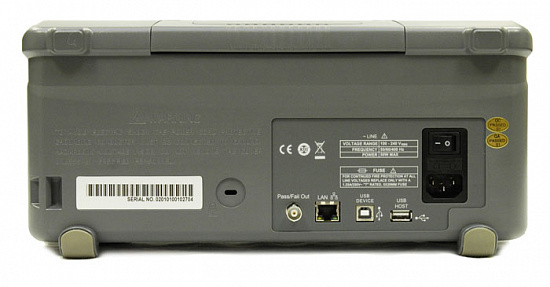

- Разъем Pass/Fail Out для подключения внешнего управляемого устройства
- Разъём USB-устройства для подключения осциллографа к персональному компьютеру
- Разъем LAN для дистанционного управления
- Разъём USB-host для подключения USB-накопителя или USB-принтера
- Разъём для подключения кабеля питания с контактом заземления и тумблером включения питания
Комплект поставки:
| №
| Наименование
| Количество
|
| 1.
| Осциллограф цифровой запоминающий АОС-5302
| 1
|
| 2.
| Кабель питания
| 1
|
| 3.
| Осциллографический щуп
| 2 |
| 4.
| Кабель USB
| 1
|
| 5.
| Краткое руководство пользователя
| 1
|
Дополнительная комплектация:
- миниклипса пружинная АСА-2554
- пробники осциллографические пассивные: HP-6350, HP-6351R, P6501R
- пробники осциллографические дифференциальные: DP-20K, DP-25, DP-30HS,DP-40LV, DP-50, DP-100, DP-16K, DP-22Kpro, DP-150pro
- пробники осциллографические токовые: PA-622, PA-655, PA-677,PA-699
- пробники осциллографические высоковольтные: АСА-6039, HVP-15HF, HVP-28HF, HVP-08
